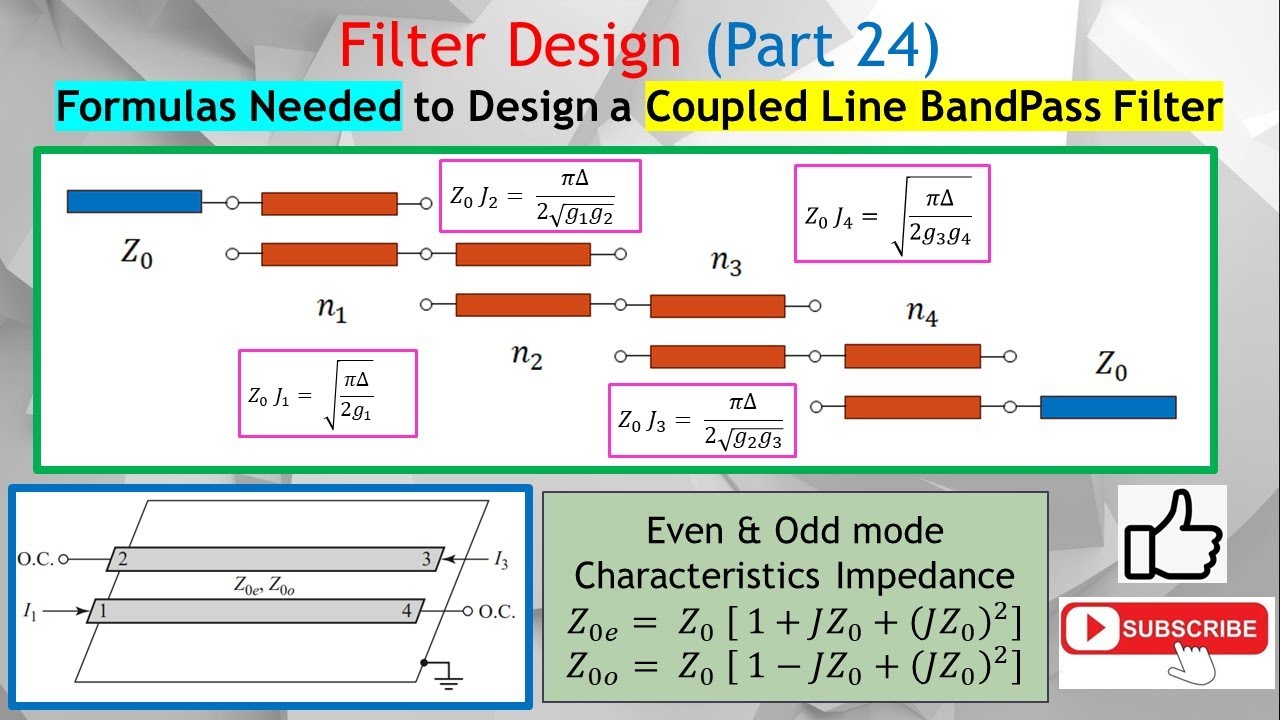

Конструкция фильтра № 24. Формула, необходимая для проектирования микрополоскового полосового фил...

Описание: Плейлист «Проектирование фильтров».

   • Filter Design #1. How Microwave Filters (L...

Для доступа к материалам этой презентации требуется подписка: Мне нужен презентационный материал.
Отправил(а) мне письмо на адрес [email protected]
Если вам нужен весь плейлист, отправьте мне письмо, и мы обсудим.
Дайте мне немного времени, чтобы ответить. Спасибо.

Формулы для проектирования полосового фильтра на связанных линиях на микрополосковой линии.
Проектирование фильтров. Часть 24. Проектирование полосового фильтра на связанных линиях на микрополосковой линии – формулы и методы!

1-е видео:
Формулы, необходимые для проектирования полосового фильтра на связанных линиях на микрополосковой линии.
   • Filter Design #24. Introduce the Formulas ...

2-е видео:
Пример проектирования полосового фильтра: Как разработать полосовой фильтр на связанных линиях (ПФ) с нуля!

   • Filter Design #25. Explained How to Design...

3-е видео:
Как определить ширину и ширину зазора связанной линии, сконфигурированной в микрополосковой линии для полосового фильтра.

   • Filter Design #26. Get Coupled Line Width ...

Узкополосные фильтры могут быть созданы из нескольких последовательно соединенных секций связанных линий, каждая из которых создает резонансную характеристику, вносящую вклад в частотную характеристику всего фильтра.

Ключевое преимущество фильтров на связанных линиях перед другими распределенными фильтрами заключается в том, что связь между резонаторами может быть сильной, если пара резонаторов связана линиями расположена близко друг к другу, или слабой, если они находятся далеко друг от друга. Это позволяет реализовать полосовые фильтры с широкой (от 70 до 30%), средней (от 30 до 10%) или узкой (от 10 до 3%) полосой пропускания.

Узкополосные фильтры требуют малой связи резонаторов, в то время как широкополосные фильтры требуют высокой связи. Фильтры на связанных линиях также компактны и могут быть реализованы в микрополосковых конфигурациях или с использованием большинства других технологий линий передачи.

Разработать полосовой фильтр на связанных линиях с N = 3 и равномерным уровнем пульсаций 0,5 дБ. Центральная частота составляет 2,0 ГГц, полоса пропускания — 10%, а Z0 = 50 Ом. Каково затухание на частоте 1,8 ГГц?
