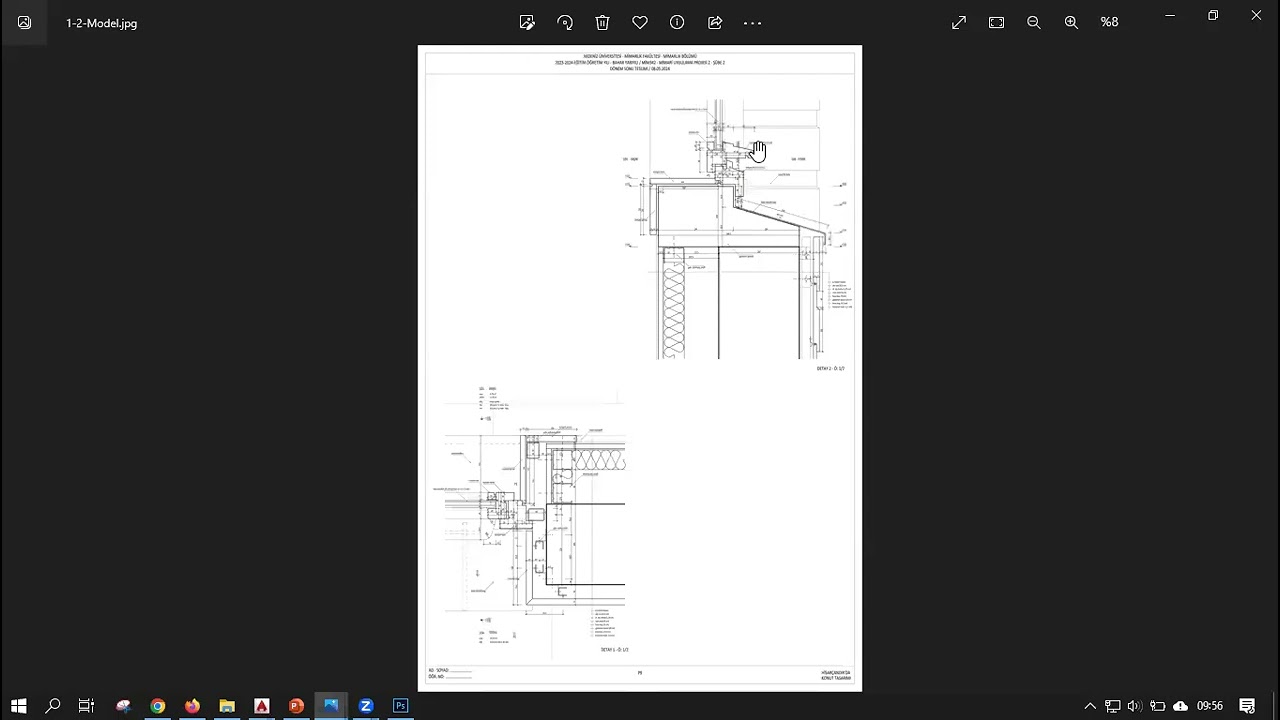

15 autocad'de 1/20 bölümsel kat planı

Описание: Bu video Akdeniz Üniversitesi Mimarlık Fakültesi Mimarlık Bölümü'nde 2023-2024 Eğitim Öğretim Yılı Bahar Yarıyılı'nda verilen Mimari Uygulama Projesi 2 Şûbe 2 öğrencileri için 1/20 ölçekte bölümsel kat planının autocad kullanılarak çizilmesine yönelik bilgi ve örnek vermek amacıyla hazırlanmıştır.

0:00:00 planı çizilecek binânın özellikleri
0:00:32 1/20 çizim için ilkeler
0:04:08 1/50 - 1/20 ve ayrıntı çizimleri için sıralama
0:04:58 1/20 kısmî plan için sınırlar
0:07:51 1/20 çizim için layerlar ve diğer özellikler
0:08:39 strüktürün yatay kesiti
0:11:17 1/20 plan için çizim sıralaması
0:11:44 duvarların yatay kesiti
0:12:44 alçı levha ve gazbeton duvarların yatay kesiti
0:20:32 ısı yalıtımının yatay kesiti
0:41:13 pencerenin ve duvar kaplamalarının yatay kesiti
0:47:19 dış kapının yatay kesiti
0:53:20 pencerenin yatay kesiti
0:58:47 iç kapının yatay kesiti
1:09:16 yağmur iniş borusunun yatay kesiti
1:14:06 merdivenin üst görünüşü
1:34:01 döşemelerin üst görünüşü
1:39:59 izdüşümlerin çizilmesi
1:42:52 1/20 ölçek için bilgiler
1:43:06 1/20 ölçek için yazı yüksekliğinin ayarlanması
1:44:49 1/20 ölçek için ölçü ayarları
1:46:38 1/20 için ölçülendirme ilkeleri
1:47:08 aksların oluşturulması
1:49:34 1/20 planın ölçülendirilmesi
2:47:39 kotların verilmesi
2:50:20 mekân bilgisinin verilmesi
2:51:32 doğrama bilgilerinin verilmesi
2:53:32 merdiven bilgisinin verilmesi
2:54:31 ürün bilgilerinin verilmesi
2:57:04 eğimlerin gösterilmesi
2:57:51 betonarme taramasının yapılması
2:58:48 paftanın oluşturulması ve düzenlenmesi
3:00:10 çizimin .eps uzantılı plot edilmesi ve jpeg'e dönüştürülmesi
3:02:46 çizim niteliğinin kontrol edilmesi
