13 autocad'de 1/2 pencere detayı (yan ayrıntı - plan ve alt ayrıntı - kesit)

Описание: Bu video Akdeniz Üniversitesi Mimarlık Fakültesi Mimarlık Bölümü'nde 2023-2024 Eğitim Öğretim Yılı Bahar Yarıyılı'nda verilen Mimari Uygulama Projesi 2 Şûbe 2 öğrencileri için 1/2 ölçekte bir pencerenin yan ve alt ayrıntısının autocad kullanılarak çizilmesine yönelik bilgi ve örnek vermek amacıyla hazırlanmıştır.

0:00:00 ayrıntısı çizilecek binânın özellikleri
0:01:14 1/20 ve 1/2 çizimin özellikleri

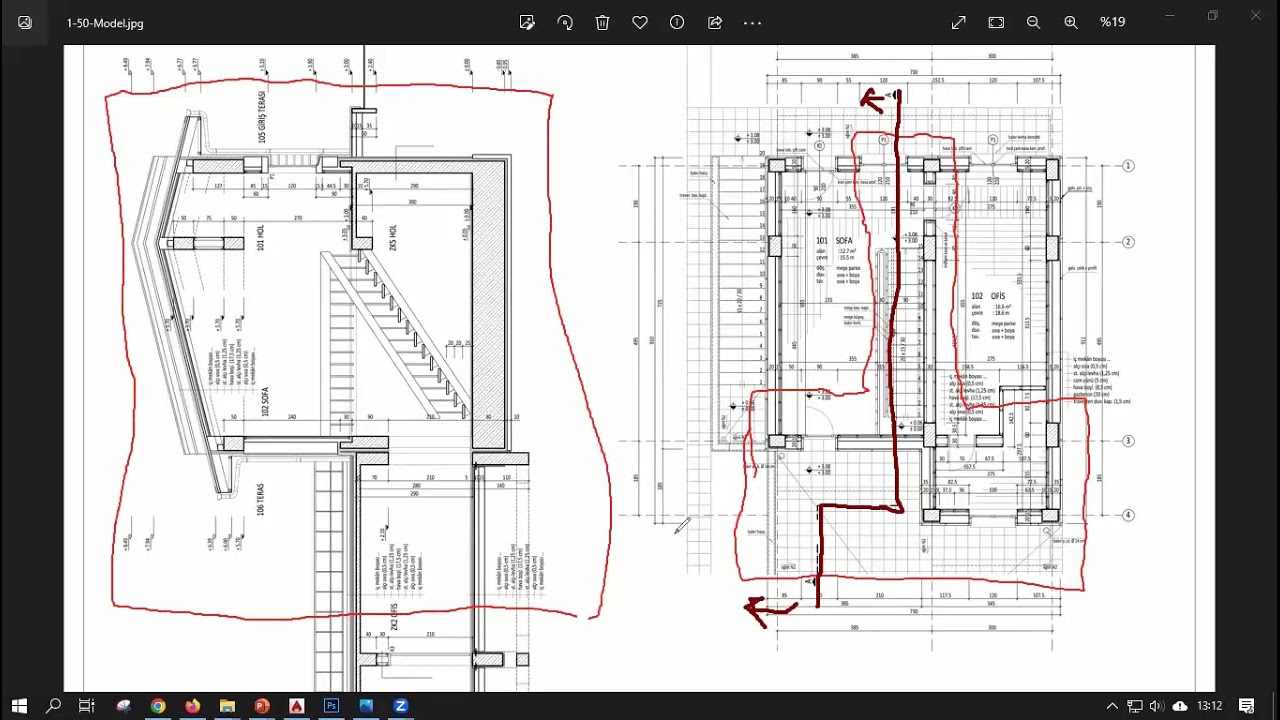

0:05:26 1/50 - 1/20 ve 1/2 için sıralama ve 1/20 çizim sınırlarının belirlenmesi
0:10:32 detay yerlerinin ve sınırlarının belirlenmesi
0:14:06 ayrıntısı çizilecek pencerenin tasarımı
0:14:47 1/20'nin ve çizilecek ayrıntıların sınırlarının 1/50 plan ve kesit üzerine işlenmesi
0:17:22 1/2 için layer'ların düzenlenmesi
0:18:42 1/2 detay için çizim sıralaması
0:19:00 duvar gövdesi kesiti için layer oluşturulması ve gazbeton duvarın çizilmesi
0:20:20 alçı levha duvar ve profiller için layer oluşturulması ve bunların çizilmesi
0:26:20 ısı yalıtımı için layer ve çizim
0:28:19 duvar iç kaplaması
0:29:20 duvar dış kaplaması
0:34:58 kör kasa
0:37:01 pencere kasası
0:39:45 içte pervaz
0:44:41 pencere kanadı
0:50:02 yatay kesitte görülenler
0:53:09 pencere alt ayrıntısı (düşey kesit)
0:53:49 gazbetonun kesiti
0:54:05 alçı levhanın ve ısı yalıtımının kesiti
0:53:30 duvar iç kaplamasının kesiti
0:56:03 denizliğin kesiti
0:57:31 kasanın kesiti
1:02:52 kanadın kesiti
1:03:33 denizliğin iç kaplamasının ve pervazın kesiti
1:05:43 duvar dış kaplamasının kesiti
1:12:00 denizliğin dış kaplamasının kesiti
1:14:03 planda üstten görünenlerin kesitten taşınması
1:21:08 kesitte pencerenin yanındaki görünenlerin plandan taşınması
1:23:10 1/2 detay için yazı yüksekliğinin belirlenmesi
1:24:20 1/2 detay için ölçülerin ayarlanması
1:25:54 1/2 detayın ölçülendirilmesi
2:04:15 1/2 detay için kotlar, mekân ve doğrama bilgisi, ürün bilgileri
2:06:09 1/2 detay için paftanın oluşturulması
2:10:08 çizimin .eps uzantılı dosya olarak plot edilmesi, bu dosyanın jpeg'e çevrilmesi
2:12:29 çizgi kalınlıklarının ve çizim niteliğinin kontrol edilmesi
