ATPL 021 Силовая установка | Газотурбинные двигатели #04: Системы воздухозабора реактивных двигат...

Описание: Воздухозаборники в газотурбинных двигателях | Воздухозаборник, эффект набегающего потока, дозвуковой и сверхзвуковой диффузор: Производительность газотурбинных двигателей напрямую зависит не только от конструкции компрессора и турбины, но и от качества воздуха, поступающего в двигатель. В этом видео рассматривается основная функция систем воздухозабора с технической точки зрения, объясняется, почему поток воздуха, подаваемый на поверхность компрессора, должен быть плавным, без турбулентности и однородным.

Начиная с дозвуковых воздухозаборников, видео подробно описывает эффект набегающего потока, восстановление давления и роль вспомогательных воздухозаборных заслонок в условиях низких скоростей. В нем также наглядно показаны эксплуатационные ограничения S-образных воздухозаборников, используемых в самолетах с двигателями в задней части фюзеляжа, и их влияние на процедуры взлета на конкретных примерах.

Кроме того, сверхзвуковые системы воздухозабора и диффузора рассматриваются с помощью управления ударной волной, изменяемой геометрии рамп и конструкций с центральным шипом фюзеляжа. Видео завершается объяснением того, как системы воздухозабора в самолетах, летающих на высоких числах Маха, таких как SR-71 Blackbird, преобразуют двигатель в гибридную структуру турбореактивного и прямоточного двигателя.

Это видео служит отличным справочным материалом для курсов по пилотированию ATPL, характеристикам самолетов, газотурбинным двигателям и принципам полета.

Ключевые моменты в этом видео:

1. Конструкция воздухозаборника и основные функции
Воздухозаборник должен обеспечивать подачу воздуха без турбулентности к компрессору первой ступени двигателя и работать с минимальными потерями энергии.
Необходимо обеспечить равномерное распределение давления на поверхности компрессора; в противном случае может произойти срыв потока или помпажа в компрессоре.

Воздухозаборник типа PTO является простейшей конструкцией; прямой поток используется в двигателях, установленных на крыле, а S-образные каналы — в двигателях, установленных в хвостовой части.

Воздушный поток может быть нестабильным при взлете в условиях бокового ветра.


2. Дозвуковые и сверхзвуковые воздухозаборники
Дозвуковой воздухозаборник представляет собой расширяющийся канал; он снижает скорость воздуха и повышает давление благодаря эффекту набегающего потока.

Точка восстановления давления при набегающем потоке находится в районе числа Маха 0,1-0,2.

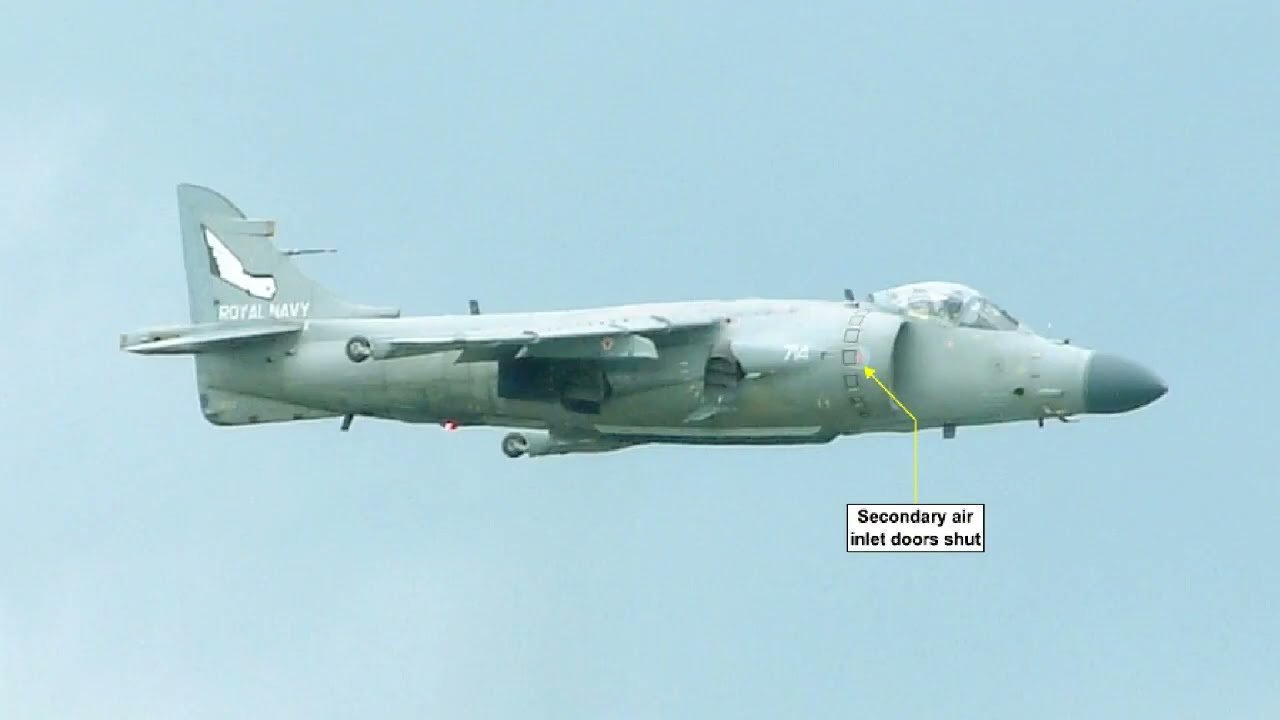

Вспомогательные воздухозаборные заслонки обеспечивают дополнительный приток воздуха к компрессору на низких скоростях или в стационарном режиме.

В сверхзвуковых самолетах используются диффузоры, создающие ударные волны для снижения потока воздуха до дозвукового уровня.

3. Типы сверхзвуковых диффузоров
Конвергентно-дивергентный - Диффузор, подходящий для кратковременных полетов со скоростью ниже Маха 2
Для непрерывного сверхзвукового полета используется конструкция с переменными рампами или центральным выступом корпуса
В самолете SR-71 Blackbird на высоких числах Маха переключается режим прямоточного воздушно-реактивного двигателя с системой байпаса
Необходимо предотвратить попадание ударных волн во впускной коллектор, так как они могут повредить компрессор

4. Эксплуатационная безопасность и техническое обслуживание
Процедура взлета с разбега: Запуск на холостом ходу для уменьшения влияния бокового ветра и увеличение взлетной мощности на скорости 60-80 узлов
Условия обледенения впускного коллектора: Система противообледенения должна быть активирована при температуре ниже 10°C и при наличии видимой влажности
Предотвращение повреждений от посторонних предметов (FOD): Предполетный контроль впускного коллектора и очистка зоны рампы имеют решающее значение
Безопасность персонала: Необходимо проявлять крайнюю осторожность вблизи работающего двигателя, опасность всасывания воздуха из впускного коллектора может быть смертельной

Заголовки разделов в соответствии с Отметка времени
00:00 Определение и размещение воздухозаборника в газотурбинных двигателях
00:17 Конструкция воздухозаборника и влияние на производительность компрессора
00:53 Дозвуковые воздухозаборники типа Пито
01:06 S-образные воздухозаборники и влияние бокового ветра
01:24 Эффект набегающего потока и восстановление давления
01:45 Потеря эффективности набегающего потока на трансзвуковых скоростях
01:51 Принцип дозвукового расходящегося потока на впуске
02:28 Точка восстановления давления набегающего потока
03:19 Вспомогательные воздухозаборные заслонки
03:37 Вертикальный взлет и требования к воздухозаборнику на низких скоростях
04:47 Концепция сверхзвукового воздухозаборника и диффузора
05:20 Влияние ударных волн на воздушный поток
06:21 Принцип работы конвергентно-расходящегося диффузора
07:31 Снижение сверхзвукового потока ниже Число Маха 1
08:15 Воздухозаборник с изменяемой геометрией для высоких чисел Маха
08:43 Конструкция воздухозаборника с центральным корпусом (шиповидным)
09:49 Адаптация положени...
