Энергетическое моделирование зданий в OpenStudio - Устранение неполадок (русские субтитры)

Описание: В этом видео мы обсудим, как запустить моделирование энергетической модели. Мы также покажем, как устранять ошибки и предупреждения симуляции.

Стенограмма:
Добавление систем отопления, вентиляции и кондиционирования воздуха к энергетической модели увеличит ее сложность. Мы включили идеальные воздушные нагрузки.
Таким образом, мы просто запустим энергетическую модель и исправим простые ошибки, прежде чем начнем добавлять усложнение к нашей модели.
Давайте перейдем к настройкам симуляции и временным шагам. Это устанавливает количество итераций, которые программа запускает в модели энергии в час.
Количество итераций в час устанавливается для шести временных шагов в час.
Таким образом, он моделирует здание каждые 10 минут. Давайте уменьшим это до одного временного шага в час.
Это ускорит наши расчеты. Мы всегда можем вернуться и исправить это позже.
Далее пойдем к мерам. Мы хотим добавить Диагностику на вкладку мер.
Идите направо и выберите раскрывающийся список, отчетность, раскрывающийся список, QA / QC.
Выберите этот пункт Добавить диагностику выходных данных.
Если у вас его нет, перейдите на дно и нажмите кнопку «Найти меры по BCL». Перейдите к отчетам, QA / QC.
Ищите «добавить». Вы можете найти это прямо здесь. Добавить выходную диагностику.
Вы можете видеть, что это проверено, потому что я уже загрузил это. Если у вас его нет, он не будет проверен.
Установите флажок и нажмите кнопку загрузки.
Когда вы закончите загрузку, перетащите опцию Добавить выходную диагностику в меры EnergyPlus.
Это добавляет дополнительную диагностику при запуске энергетической модели, чтобы помочь устранить неполадки в проблемных зонах.
Далее мы перейдем к запуску симуляции. Нажмите Save и нажмите кнопку Run.
Вы можете видеть, что симуляция не удалась. Существуют различные ошибки, связанные с неудачной симуляцией.
Это будет хорошим хорошим упражнением. Сначала перейдите в папку, в которой находится ваша энергетическая модель, и откройте папку программы.

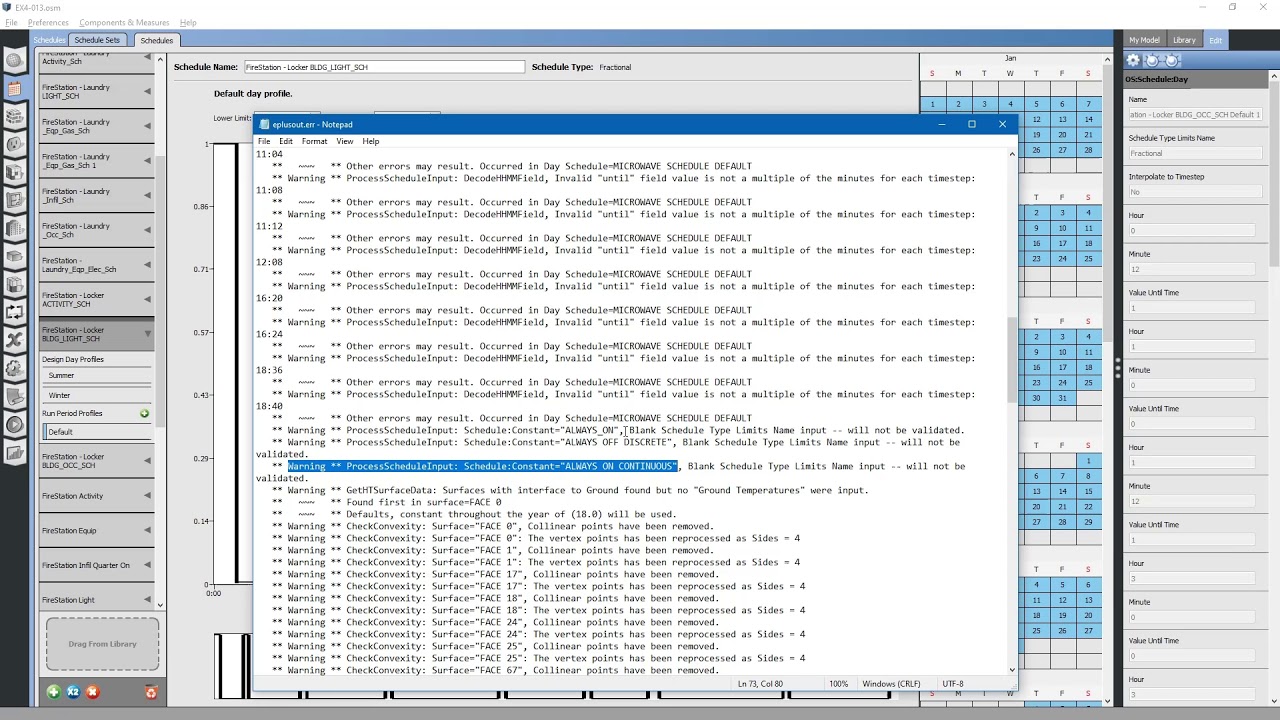

Перейдите к папке «run» и выберите файл EPLUSOUT.ERR. Откройте его с помощью текстового редактора.
Есть два разных типа ошибок. Есть ошибки предупреждения и есть серьезные ошибки.
Серьезные ошибки приведут к завершению программы до того, как она закончит моделирование здания.
Большинство из них являются ошибками предупреждения. Прежде всего, давайте обратимся к серьезным ошибкам.
Прокрутите вниз, пока не найдете серьезную ошибку. Вы заметите здесь серьезную ошибку.
Это говорит о том, что у нас возникла проблема сходимости с одним из наших строительных материалов. Металлическая крыша.
Это одна из сборок, которые мы создали ранее в процессе. Если ты помнишь.
Давайте пойдем дальше, посмотрим на это и решим проблему.
Вернитесь на вкладку материалов слева. Перейти на вкладку материалов, выпадающих материалов.
Мы будем искать термический разрыв, прогоны и изоляцию.
Это два материала, которые мы создали. Посмотрите на тепловой разрыв.
Мы посмотрим, каковы были наши расчеты для значения изоляции.
Термический разрыв составляет 0,1667 и толщину 1/2 дюйма.
И прогоны и изоляция ... Должно быть 0,335. Это должно исправить серьезные ошибки.
Дважды проверьте, что у вас нет других серьезных ошибок. У нас есть только один.
Закройте файл ошибок. Сохраните проект. Перезапустите симуляцию.
Успех! У нас была правильная симуляция. Однако в файле ошибок было несколько ошибок, которые мы отмечали ранее.
Давайте вернемся и снова посмотрим на файл ошибок. Есть предупреждения.
Первое предупреждение: запрошенное количество временных шагов меньше рекомендуемого минимума четырех.
Это говорит о том, что программа рекомендует использовать не менее четырех раз в час.
Мы проигнорируем это. Далее давайте посмотрим на следующее предупреждение.
Это связано с нашим графиком охлаждения HVAC по умолчанию. Похоже, они похожи.
Пожарный шкафчик, расписание пассажиров. Похоже, эти графики не попадают в наш временной шаг.

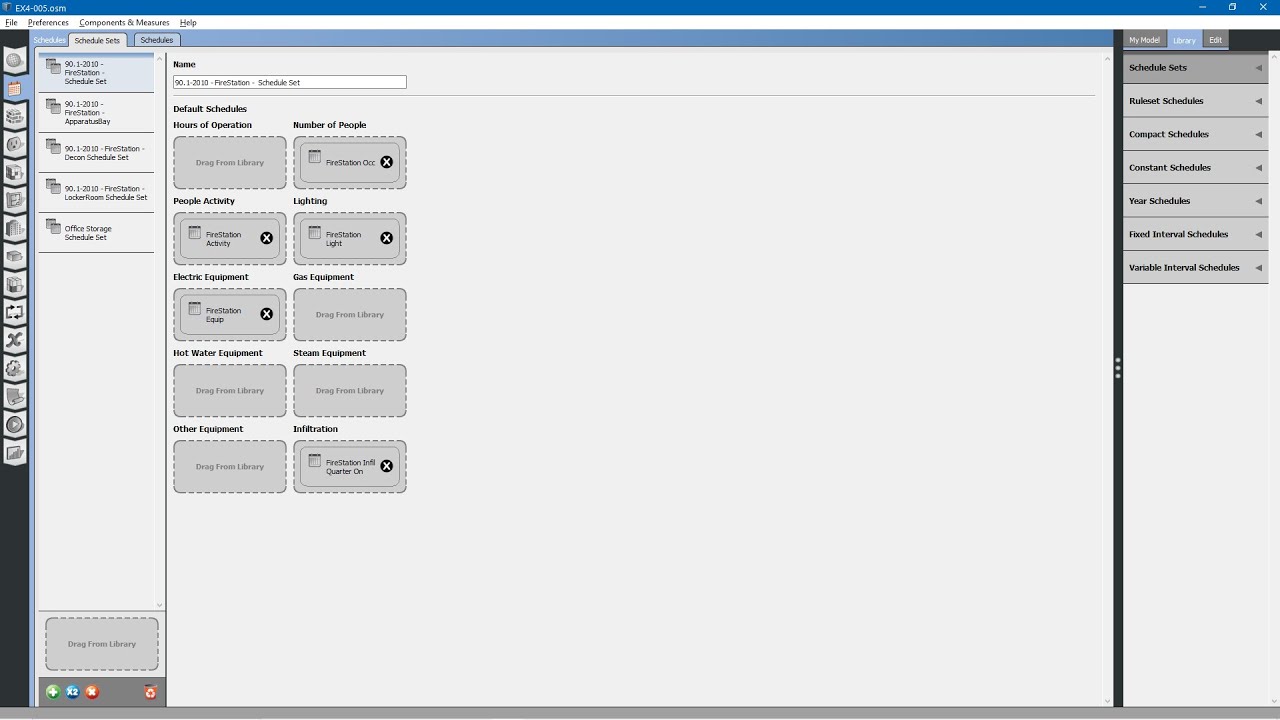

Если мы вернемся к расписанию шкафчиков, например, вы увидите, что эти временные шаги выполняются с очень небольшими приращениями.
Достаточно маленький, чтобы они начинались и останавливались в течение часа.
Но, если вы помните, наши настройки симуляции были настроены на симуляцию каждые 60 минут.
Таким образом, наши временные шаги моделирования не достаточно малы, чтобы отразить отключенную природу расписания.
Вот что говорит эта ошибка. Мы можем игнорировать это сейчас.
То же самое относится и к расписанию микроволновой печи.
Следующее предупреждение всегда включено, всегда выключено и всегда включено.
Это неотъемлемые графики для программы OpenStudio. Мы не можем редактировать их.
Мы будем игнорировать эти предупреждения.
Следующее предупреждение говорит о том, что не было никаких графиков температуры поверхности земли, связанных с нашим файлом энергетической модели.
Поэтому программа будет использовать постоянную температуру по умолчанию в течение всего года, которая составляет 18 градусов по Цельсию.
...
Полный текст стенограммы см. По адресу: https://www.helix-engineers.net/techn....
