Энергетическое моделирование зданий в OpenStudio - Добавить HVAC-1 (русские субтитры)

Описание: В этом видео мы обсудим, как добавить систему выхлопа на уровне зоны. Мы также покажем, как создать и назначить газовую печь с принудительной подачей воздуха в одну из наших тепловых зон.

Стенограмма:
Далее нам нужно смоделировать системы HVAC. Давайте сначала посмотрим на аппаратный отсек.
Он состоит из нагревателя, небольшого вытяжного вентилятора для поддержания потребности в вентиляционном воздухе и большого вытяжного вентилятора, который управляет загрязнением воздуха.
Возвращаясь к вкладке термальных зон, мы сначала добавим вытяжной вентилятор.
Перейдите на вкладку библиотеки и найдите зону вытяжного вентилятора. Зона вытяжного вентилятора.
Перетащите в собственное оборудование нашего аппаратного отсека.
Мы переименуем это в название этого вытяжного вентилятора EF-03.
Вы можете видеть, что это было переименовано здесь в части атрибутов.
Что касается графика доступности, мы можем предположить, что этот вытяжной вентилятор работает каждый раз, когда пожарная команда отправляется на вызов.
Это будет похоже на расписание раздевалки. Мы просто будем использовать это как график доступности.
Перетащите и опустите на график занятости раздевалки.
По сути, это говорит о том, что вытяжной вентилятор работает только в это время.
Далее мы можем начать смотреть на другие атрибуты.
Для повышения давления на этом вытяжном вентиляторе, мы можем посмотреть, каков дизайн. 0,375 дюйма статического.
Максимальный расход: 1632 куб.
Это если вы хотите добавить дополнительный счетчик энергии для отслеживания энергии, используемой этим вентилятором.
Мы можем переименовать это в EF-03 метр.
Если у вас есть определенный график доли потока, на котором работает этот вентилятор ...
Например, если он работает на низких воздушных потоках в определенные периоды и больших воздушных потоках в другие периоды, вы можете назначить расписание здесь.
Далее мы рассмотрим этот. Режим связи менеджера доступности системы.
Это предназначено для управления вытяжным вентилятором на основе его собственного графика или на основе графика воздушного кондиционера, который обслуживает зону.
Так как мы контролируем его на основе нашего графика доступности, мы будем использовать развязку.
Но, если бы мы хотели, чтобы этот вытяжной вентилятор включался каждый раз, когда включалась система HVAC, мы бы использовали соединенный.
Это график минимального ограничения температуры зоны.
Это позволяет вытяжному вентилятору работать, если температура ниже определенной точки.
Сбалансированное название графика выхлопной фракции.
Если мы оставим это поле пустым, вытяжной вентилятор будет забирать воздух из системы HVAC, обслуживающей эту зону.
Если мы изменим его на один из этих других. Если мы изменим это на график.
Например. Если бы мы хотели связать это с графиком проникновения для этой комнаты.
Это говорит о том, что вытяжной вентилятор будет вытягивать воздух из графика проникновения.
Мы оставим это поле пустым, чтобы можно было забирать воздух из нашей системы HVAC.
Возвращаясь к планам, у нас есть газовый обогреватель, демпфер подпиточного воздуха и небольшой вытяжной вентилятор.
Если мы объединим их в одно, мы можем упростить это, назвав это печь с принудительной подачей воздуха с заслонками наружного воздуха и вытяжного воздуха.

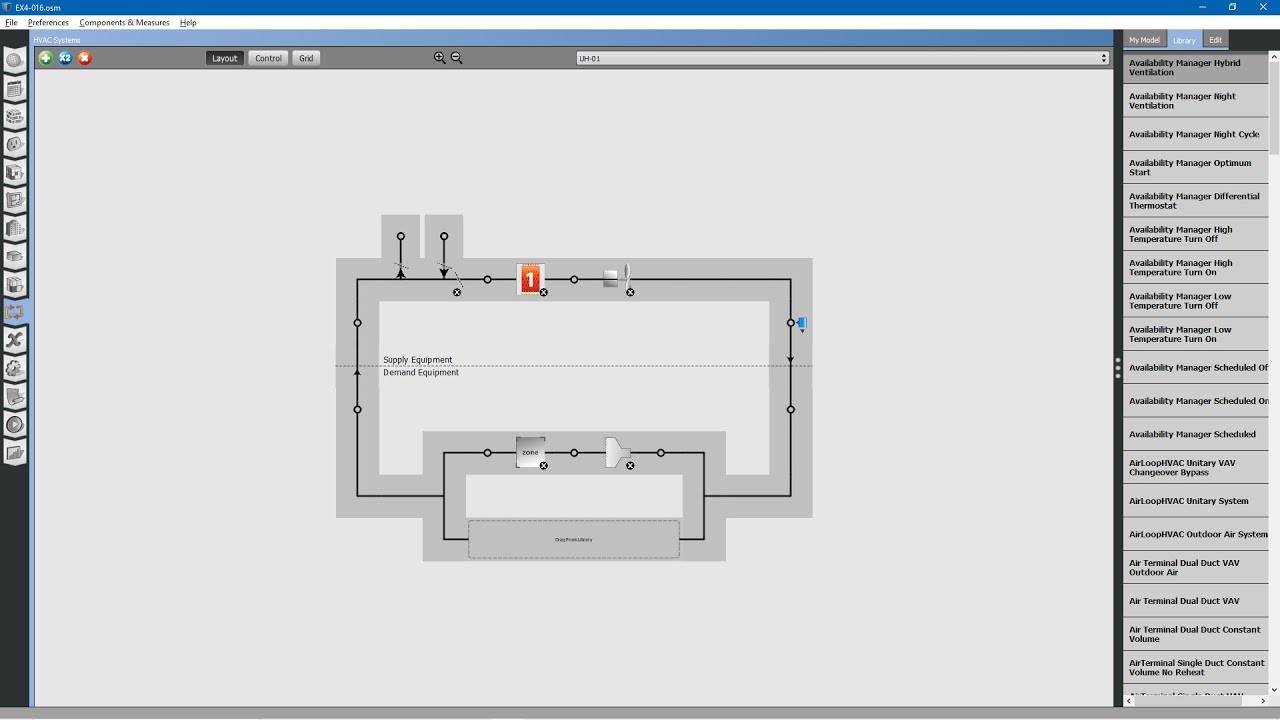

Перейдите на вкладку системы HVAC слева.
Нажмите +, чтобы создать новую систему. Прокрутите вниз, чтобы найти печь с теплым воздухом, работающую на газе.
Нажмите добавить к модели. Если вы выберите в середине, вы можете переименовать эту систему.
Мы просто назовем это UH-01.
Вы можете видеть, что эта система имеет систему наружного воздуха.
Для этого мы автоматически определим минимальный наружный расход воздуха.
Это будет основано на расчетах вентиляции. Это будет поддерживать минимальный уровень вентиляции в течение всего года.
Вы также можете изменить множество различных параметров для системы наружного воздуха.
Мы углубимся в дальнейшие уроки.
Далее вы можете выбрать печь. Эта печь имеет эффективность горелки 90%.
Мы изменим это значение здесь. Мы оставим емкость для автоматического размера на данный момент.
Далее идет вентилятор. Это вентилятор постоянного объема.
Повышение давления, вероятно, очень низкое для нагревателя агрегата. Мы скажем 1/2 дюйма.
Мы будем автоматически измерять скорость потока.
Далее идет менеджер заданных значений. Это сообщает печи, какая температура приточного воздуха для подачи в помещение.
Мы будем использовать минимальную температуру приточного воздуха 40. Максимальная 100.
Это говорит о том, какую контрольную зону контролировать.
Он уже выбран как термальная зона 101.
Далее у нас есть диффузор постоянного объема, расположенный внутри пространства.
Мы оставим это в автоматическом размере.
Далее мы хотим перейти к моей модели термальных зон.
Перетащите тепловую зону 101 на этот воздушный контур HVAC.
Это завершает наше моделирование системы отопления, вентиляции и кондиционирования
...
