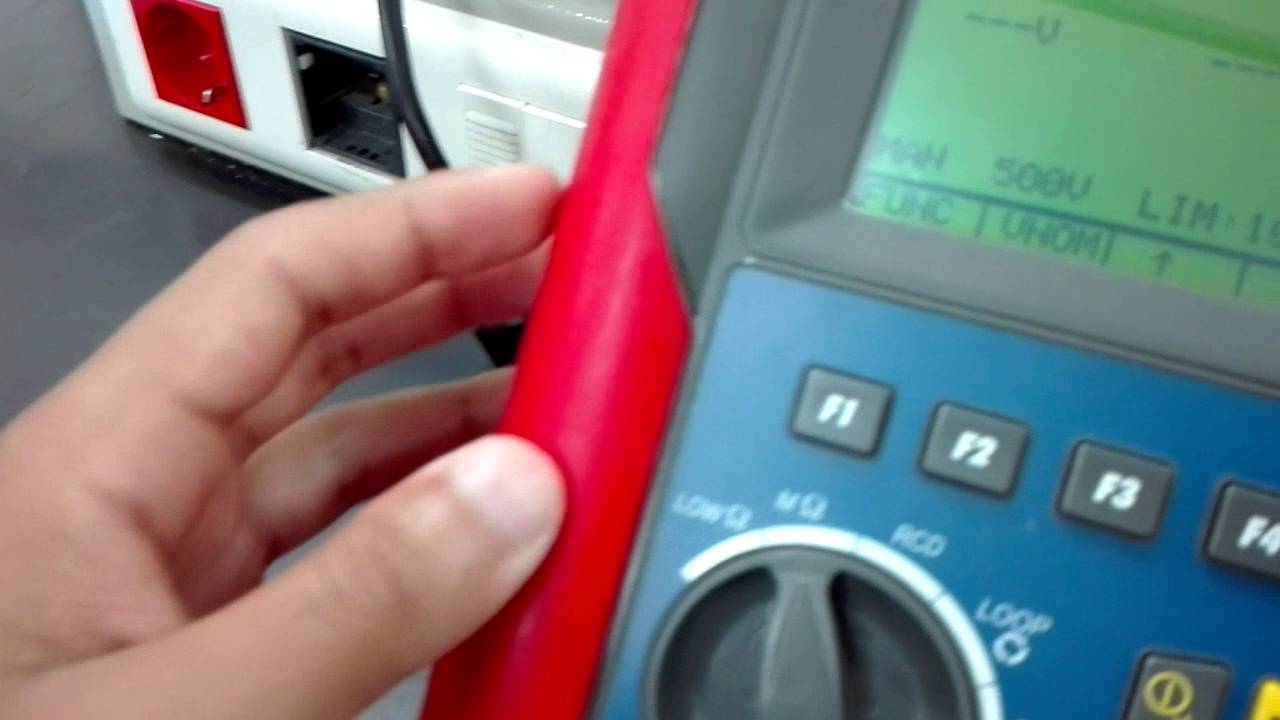

Medida Resistencia de aislamiento

Описание: MESURA DE LA RESISTÈNCIA D'AÏLLAMENT.

MEDIDA DE LA RESISTENCIA DE AISLAMIENTO.

INSTITUT LLOBREGAT

CICLE FORMATIU: SISTEMES ELECTROTÈCNICS I AUTOMATITZATS

MÒDUL: M1 - TÈCNIQUES I PROCESSOS EN INSTAL·LACIONS ELÈCTRIQUES

GRUP: 1GSE

CURS: 2015/2016

Aquesta verificació s'ha de realitzar sense tensió.

Com que la tensió nominal de la nostra instal·lació de 230V, se selecciona en l'analitzador la tensió d'assaig a injectar en el circuit en corrent continu de 500V (tal i com indica la taula 3 de la ITC-BT 19) i es comprova que la mesura de la resistència d'aïllament entre el conductor de protecció i de fase està per sobre dels 0,5 Megaohms tal com prescriu la ITC-BT 19 del REBT en l'apartat 2.9.


Esta verificación se realiza sin tensión en el circuito a verificar.

Siendo la tensión nominal de nuestra instalación de 230V, se selecciona en el analizador la tensión de ensayo a inyectar en el circuito en corriente continua de 500V (tal i como indica la tabla 3 de la ITC-BT 19) y se comprueba que la medida de la resistencia de aislamiento entre el conductor de protección y de fase está por encima de los 0,5 Megaohmios tal y como prescribe la ITC-BT 19 del REBT en el apartado 2.9.
