Comprobación Interruptores diferenciales

Описание: COMPROVACIÓ D'INTERRUPTORS DIFERENCIALS

COMPROBACIÓN DE INTERRUPTORES DIFERENCIALES


INSTITUT LLOBREGAT

CICLE FORMATIU: SISTEMES ELECTROTÈCNICS I AUTOMATITZATS

MÒDUL: M1 - TÈCNIQUES I PROCESSOS EN INSTAL·LACIONS ELÈCTRIQUES

GRUP: 1GSE

CURS: 2015/2016


RCD: Residual-Current Device (Dispositivo de Corriente Residual / Dispositiu de Corrent Residual)

RCCB: Residual-Current Circuit Breaker (Interruptor de Corriente Residual / I. de Corrent Residual)

ID: Interruptor Diferencial

DDR: Dispositivo Diferencial Residual / Dispositiu Diferencial Residual


VERIFICACIÓ REALITZADA:

Esquema de distribució: TT (segons ITC-BT 08 del REBT)

Tensió de contacte límit: 50 V (local sec. Valor segons apt. 9, ITC-BT 18.


Interruptor diferencial verificat tipus: AC

Corrent diferencial residual: 10 mA.

Tipus de diferencial: general (no selectiu)

Temps màxim de tret: 300 ms (0,3 segons)

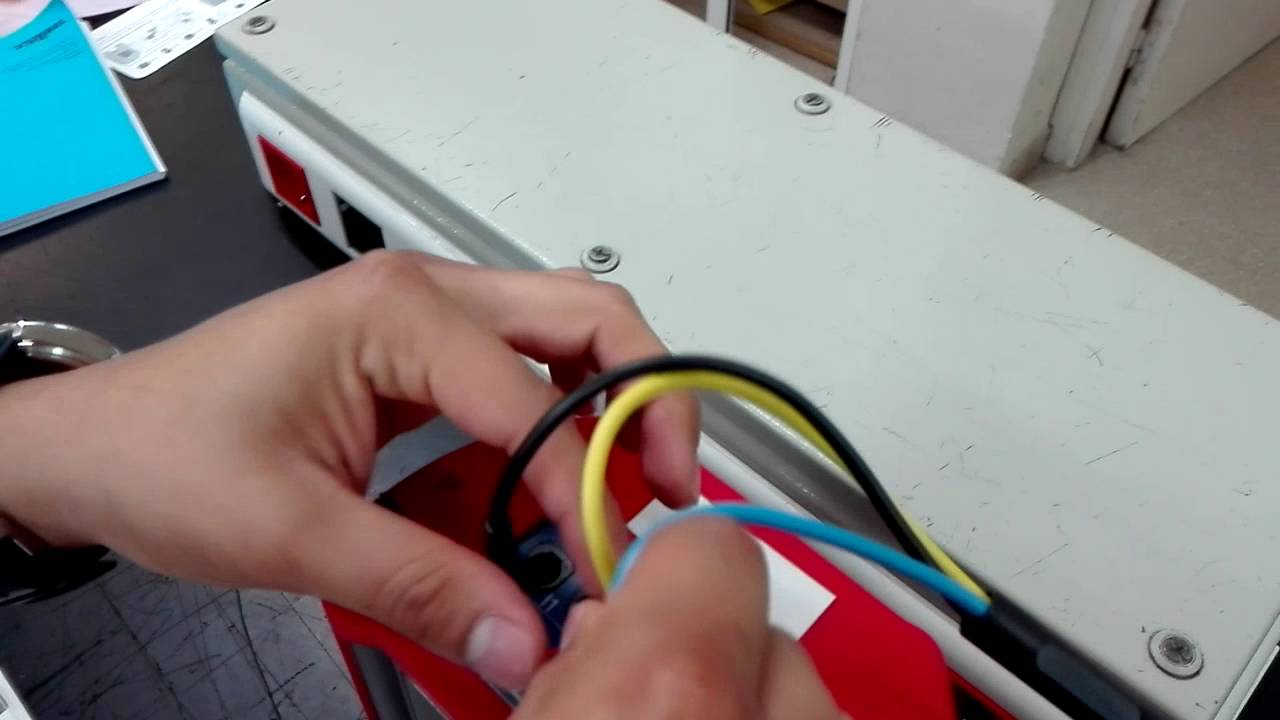

1) Estant la instal·lació amb tensió, s'injecta una intensitat, amb un angle de fase de corrent respecte de l'ona de tensió de 0º i de 180º.


2) En funció del valor de la intensitat injectada en relació amb la intensitat diferencial residual assignada del diferencial es comprova que el diferencial funciona correctament si ocorre l'indicat a continuació.


Intensitat injectada igual a:

Meitat del valor de la intensitat diferencial residual: no dispara el diferencial.

Igual al valor de la intensitat diferencial residual: dispara en menys de 200 ms.

Dues vegades el valor de la intensitat diferencial residual: dispara en menys de 150 ms.

Cinc vegades el valor de la intensitat diferencial residual: dispara en menys de 40 ms.


VERIFICACIÓN REALIZADA:

Esquema de distribución: TT (según ITC-BT 08 del REBT)

Tensión de contacto límite: 50 V (local seco. Valor según apdo. 9, ITC-BT 18.


Interruptor diferencial verificado tipo: AC

Corriente diferencial residual: 10 mA

Tipo de diferencial: general (no selectivo)

Tiempo máximo de disparo: 300 ms (0,3 segundos)


1) Estando la instalación con tensión, se inyecta una intensidad, con un ángulo de fase de corriente respecto de la onda de tensión de 0º y de 180º.


2) En función del valor de la intensidad inyectada con relación a la intensidad diferencial residual asignada del diferencial se comprueba que el diferencial funciona correctamente si ocurre lo indicado a continuación.

Intensidad inyectada igual a:

Mitad del valor de la intensidad diferencial residual: no dispara el diferencial.

Igual al valor de la intensidad diferencial residual: dispara en menos de 200 ms.

Dos veces el valor de la intensidad diferencial residual: dispara en menos de 150 ms.
Cinco veces el valor de la intensidad diferencial residual: dispara en menos de 40 ms
