ESFUERZO DE CORTE EJERCICIOS RESUELTOS N°4: calcular el diámetro con cortante simple y cortante doble

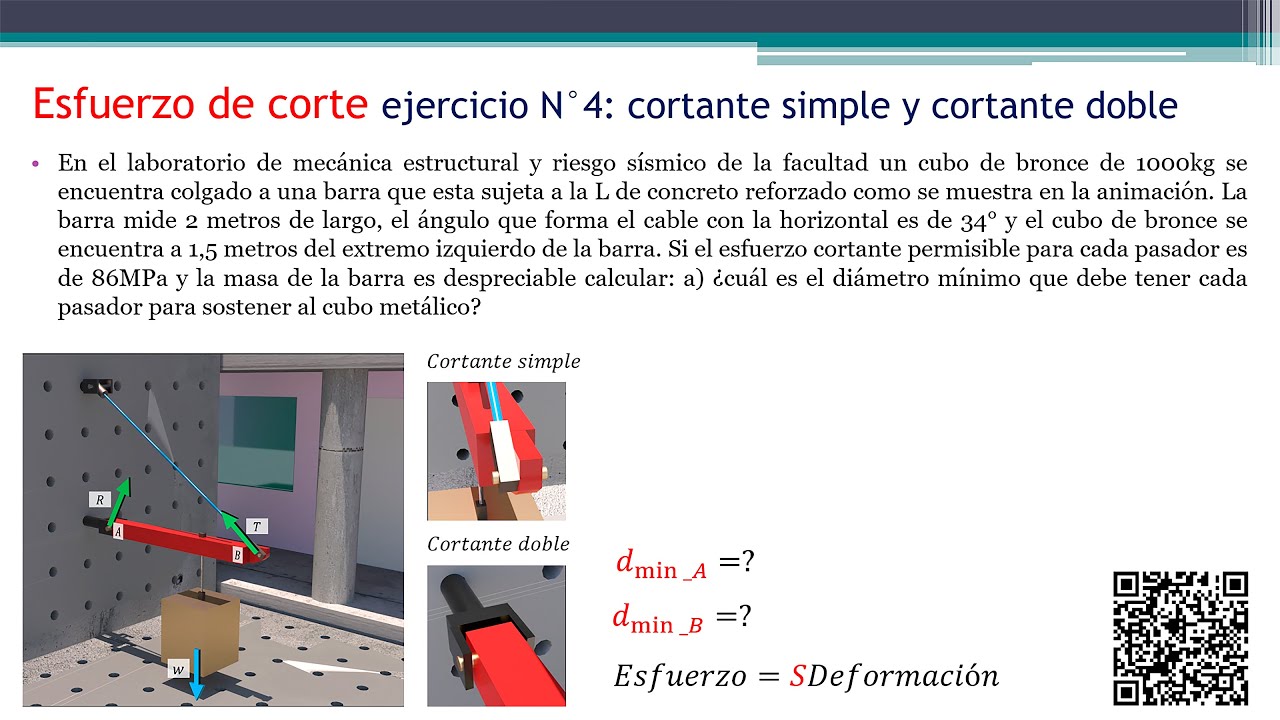

En el laboratorio de mecánica estructural y riesgo sísmico de la facultad un cubo de bronce de 1000kg se encuentra colgado a una barra que esta sujeta a la L de concreto reforzado como se muestra en la animación. La barra mide 2 metros de largo, el ángulo que forma el cable con la horizontal es de 34° y el cubo de bronce se encuentra a 1,5 metros del extremo izquierdo de la barra. Si el esfuerzo cortante permisible para cada pasador es de 86MPa y la masa de la barra es despreciable calcular: a) ¿cuál es el diámetro mínimo que debe tener cada pasador para sostener al cubo metálico?

FORMULA PARA CALCULAR EL DIAMETRO DEL PASADOR CON CORTANTE SIMPLE
𝑑=√(4F/(𝜋𝐸_𝑐𝑜𝑟𝑡𝑒 ))

FORMULA PARA CALCULAR EL DIAMETRO DEL PASADOR CON CORTANTE DOBLE
𝑑=√(2F/(𝜋𝐸_𝑐𝑜𝑟𝑡𝑒 ))

RESOLUCION DEL EJERCICIO

A) CALCULAR EL DIAMETRO MINIMO DEL PASADOR CON CORTANTE DOBLE
𝑇_𝑦=7350𝑁
𝑅_𝐴𝑦=2450𝑁
𝑇_𝑥 =−10897𝑁
𝑅_𝐴𝑥 =10897𝑁
𝑇 =√(𝑇_𝑥^2+𝑇_𝑦^2 )=√(〖(−10897𝑁)〗_𝐵𝑥^2+〖(7350𝑁)〗_𝐵𝑦^2 )=13144𝑁
𝑅_𝐴 =√(𝑅_𝐴𝑥^2+𝑅_𝐴𝑦^2 )=√(〖(10897𝑁)〗_𝐵𝑥^2+〖(2750𝑁)〗_𝐵𝑦^2 )=11239𝑁

𝐸𝑠𝑓𝑢𝑒𝑟𝑧𝑜 𝑑𝑒 𝑐𝑜𝑟𝑡𝑒=𝐹_(||)/𝐴=𝐹_(||)/(𝜋/4 𝑑^2 )
𝑑_𝑎=√((4𝑅_𝑎)/(𝜋〖2𝐸〗_𝑐𝑜𝑟𝑡𝑒 ))
𝑑_𝑎=√((4(11239𝑁))/(2𝜋86𝑥10^6 𝑃𝑎))=9,12𝑥10^(−3) 𝑚

B) CALCULAR EL DIAMETRO MINIMO DEL PASADOR CON CORTANTE SIMPLE
𝑑_𝑏=√(4𝑇/(𝜋𝐸_𝑐𝑜𝑟𝑡𝑒 ))=√((4(13144𝑁))/(𝜋86𝑥10^6 𝑃𝑎))
𝑑_𝑏=14𝑥10^(−3) 𝑚


-----------------------------------++++-----------------------------------
