RVC High retrofit #4: kodowanie kamery cofania z OBDeleven / VCDS

Описание: Kodowanie i adaptacje z #OBDeleven, aby aktywować kamerę cofania w samochodzie #VW Golf MK7. #Kamera RVC-High wymaga zmian w module 19 - gateway, 5F - infotainent, 10/76 - parktronic, oraz dostosowania samego modułu kamery 6C - rear view camera. Zobaczcie krok po kroku co i gdzie należy zrobić, aby całość działała poprawnie.

💻 Dodanie nowego modułu do gateway
19 → adaptation → Installation list → specified installations - Camera System Rear View → coded

💻 Wyłączenie RVC-LOW i aktywacja RVC-High
5F → Long Coding → Byte: 19 → Bit: 4 → disable
5F → adaptation → Car Function List BAP Gen2 → VPS_0x0B → activated
5F → adaptation → Car Function List BAP Gen2 → VPS_0x0B_msg_bus → Comfort data bus

💻 Włączenie wsparcia dla kamery w module parktronic
Starsze auta mają moduł 0x76 zamiast 0x10.
10 → Long Coding → Byte: 02 → Bit: 4 → enable
10 → Long Coding → Byte: 02 → Bit: 5 → disable

💻 Uruchomienie komunikacji BAP
6C → Long Coding → Byte: 10 → Bit 6 BAP for display data

💻 Kodowanie pojazdu i regionu
6C → Long Coding → Byte: 00 → vehicle brand
6C → Long Coding → Byte: 01 → vehicle class and generation
6C → Long Coding → Byte: 02 → vehicle body type
6C → Long Coding → Byte: 03 → region

💻 Kodowanie wyposażenia opcjonalnego pojazdu
6C → Long Coding → Byte: 04 → Bit 0 Trailer Control Unit (J345) installed
6C → Long Coding → Byte: 04 → Bit 1 Optical Parking Sensors (OPS) installed
6C → Long Coding → Byte: 04 → Bit 2 ParkSteer Assist (PLA) installed
6C → Long Coding → Byte: 04 → Bit 5 DSG/Automatic Transmission installed
6C → Long Coding → Byte: 04 → Bit 6 Swinging Logo installed
6C → Long Coding → Byte: 04 → Bit 7 Electric Parking Brake (EPB) installed
6C → Long Coding → Byte: 10 → Bit 2 Trailer Towing Assistant (TTA/ARA) Mechanical installed
6C → Long Coding → Byte: 10 → Bit 3 Trailer Towing Assistant (TTA/ARA) Optical installed
6C → Long Coding → Byte: 10 → Bit 4 Tow Bar (AHK) installed
6C → Long Coding → Byte: 10 → Bit 5 Rollback recognition

💻 Aktywacja trybów pracy kamery
6C → Long Coding → Byte: 07 → Bit: 0 → enable (standard 90° view)
6C → Long Coding → Byte: 07 → Bit: 1 → enable (parallel parking assist view)
6C → Long Coding → Byte: 07 → Bit: 2 → enable (towing view)
6C → Long Coding → Byte: 07 → Bit: 4 → enable (fish-eye/cross-traffic view)

💻 Aktywacja doświetlania pod lusterkami
6C → Long Coding → Byte: 08 → Bit: 2 → enable (manoeuvre light)
09 → Security Access → Code: 31347
09 → Adaptation → Aussenlicht_uebergreifend - Umfeldleuchte als Manoevrierleuchte → enable

💻 Chowanie nakładki z czujnikami parkowania
5F → Long Coding → Byte: 16 → Bit: 7 → enable (hide sensors overlay by default)

💲 Kup OBDeleven tutaj (ref): http://mr-fix.info/redirect/obdeleven

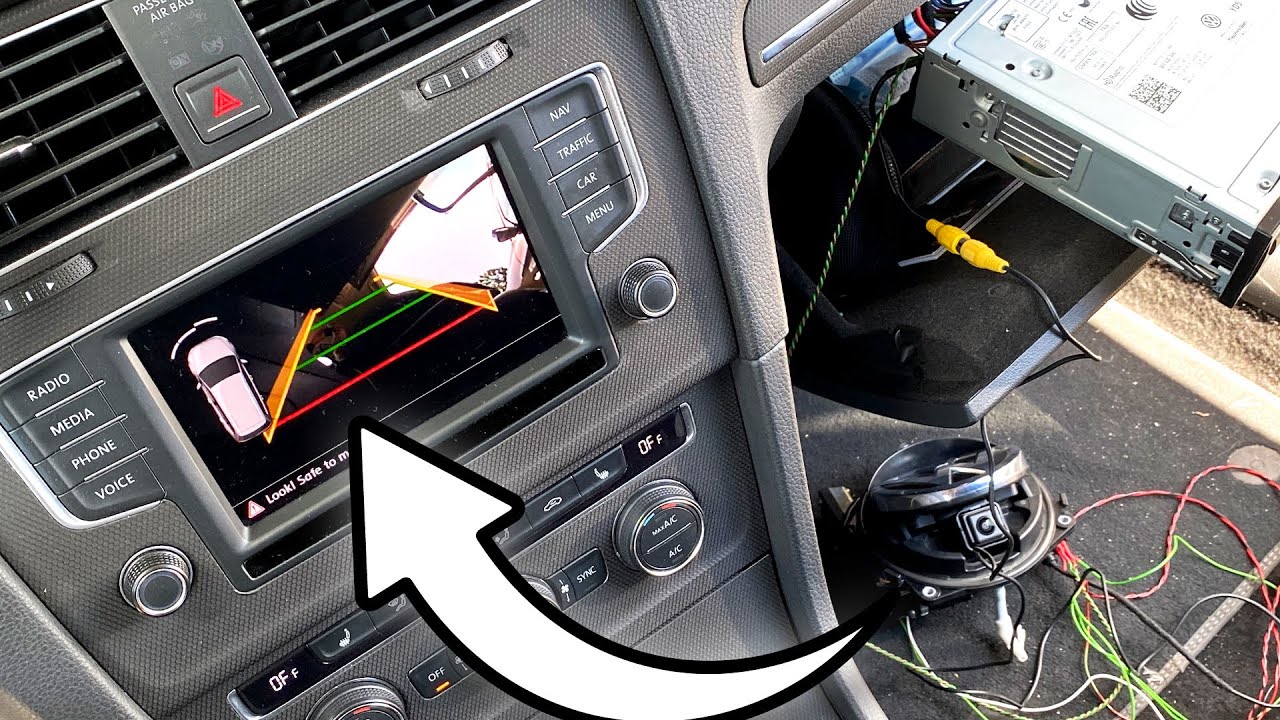

📺 Część 1:    • RVC High retrofit #1: VW Golf MK7 kamera c...

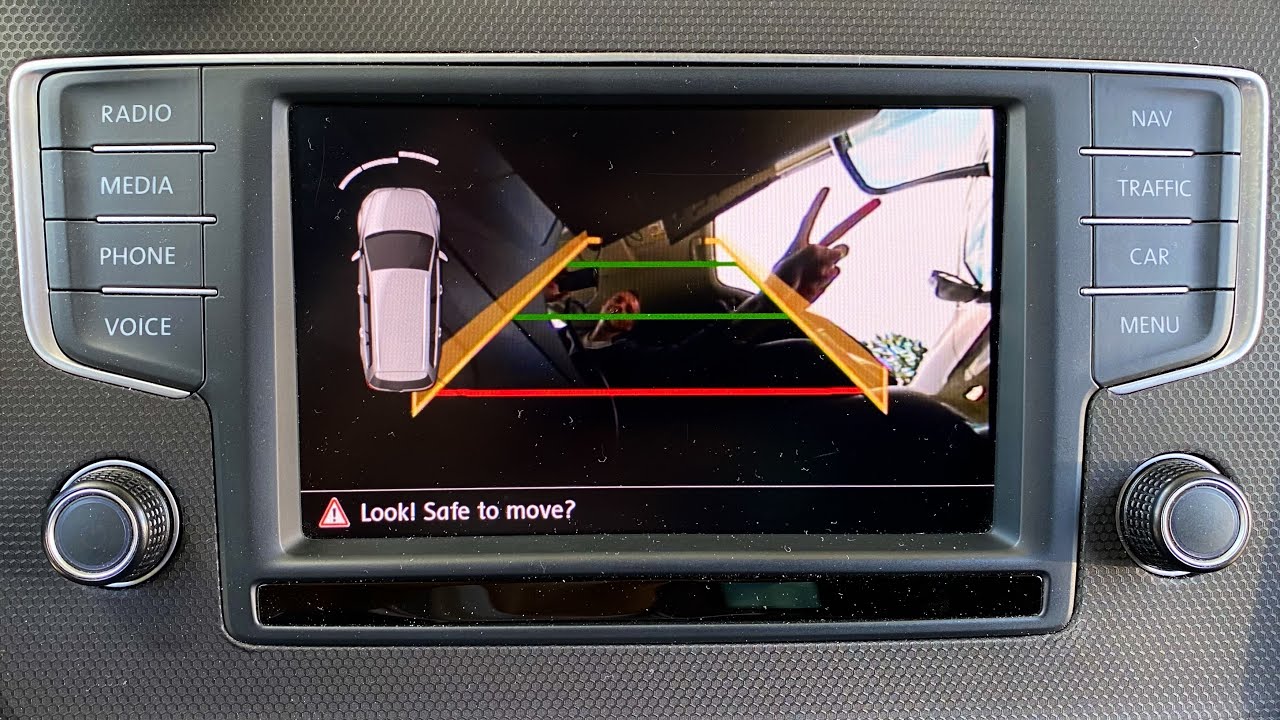

📺 Część 2:    • RVC High retrofit #2: test podłączenia i t...
📺 Część 3:    • RVC High retrofit #3: wiązka kamery cofani...

0:00 Część 4: kodowanie kamery cofania
0:20 OBDeleven lub VCDS lub VCP lub cokolwiek...
0:35 Parametryzacja wymagana w nowych kamerach
1:08 Streszczenie kodowania
3:27 Kalibracja pod pojazd
3:45 Kodowanie modułu 19 - gateway
4:33 Kodowanie modułu 5F - infotainment
5:15 Kodowanie modułu 10/76 - parktronic
5:55 Połączenie z modułem kamery 6C - rear view camera
6:55 Błędy w module kamery
7:18 Kodowanie kamery - wyposażenie pojazdu
8:38 Brak błędów w kamerze cofania
8:53 Usuwanie błędu z 19 - gateway
9:10 Kontrola błędów w 5f - infotainment
9:40 test działania kamery cofania
