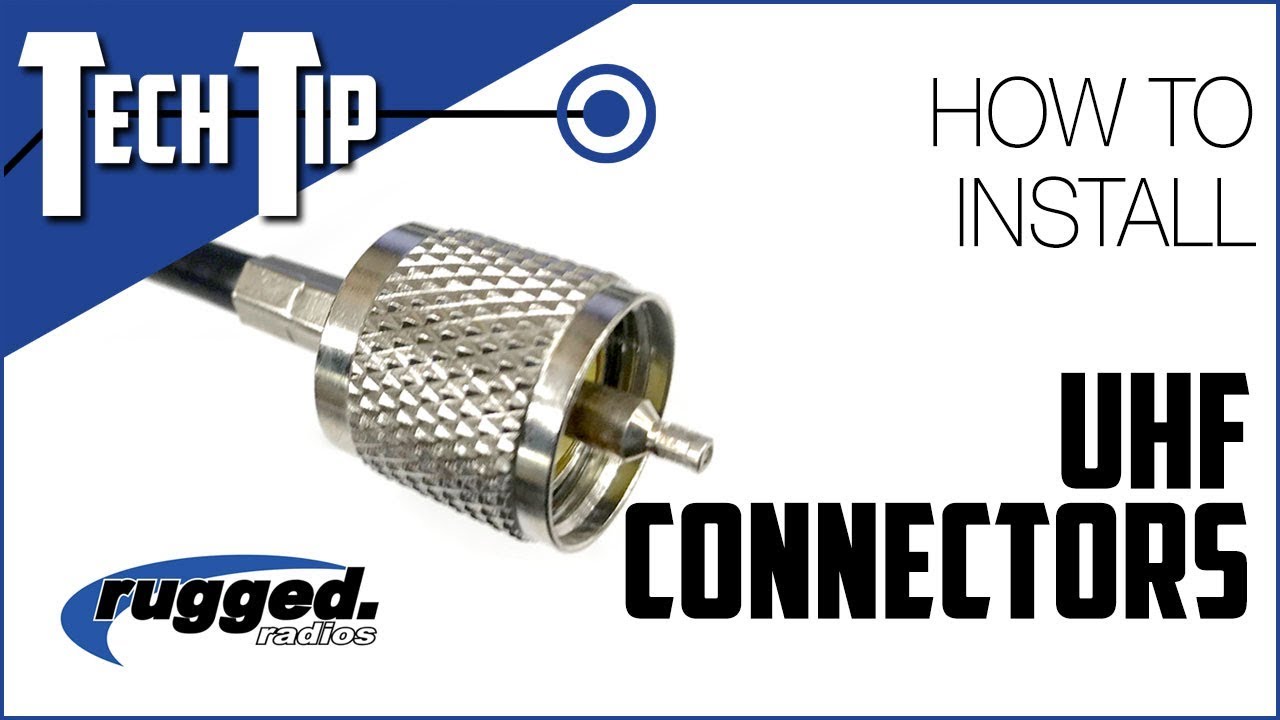

Инструкция по установке обжимного разъема UHF "папа" (PL-259) для кабелей RG8 и RG213

Описание: https://www.showmecables.com/uhf-male...

Ищете быстрый и простой способ самостоятельной установки или ремонта коаксиального кабеля?

Наш UHF-разъем с обжимным наконечником для RG8 и RG213 станет простым решением для ваших задач по прокладке проводов.

Разъем состоит из двух частей и предварительно установлен с паяльной чашкой. Единственная дополнительная деталь в разъеме — это обжимной наконечник.

Для установки вам понадобятся: инструмент для зачистки коаксиального кабеля, коаксиальный кабель, паяльник, обжимной инструмент и UHF-разъем.

Обратите внимание, что инструмент для зачистки коаксиального кабеля, обжимной инструмент и разъем должны соответствовать устанавливаемому коаксиальному кабелю.

Начните с того, что наденьте наконечник на внешнюю оболочку кабеля. Затем, используя инструмент для зачистки кабеля, снимите внешнюю оболочку и диэлектрик. Преимущество использования инструмента для зачистки кабеля заключается в том, что он одновременно снимает оболочку и диэлектрик.

Оттяните оплетку экрана и вставьте корпус разъема на кабель. Припаяйте центральный проводник к контактной площадке для заделки.

Затем сдвиньте наконечник к основанию разъема, загибая вместе с ним экран. Обжмите наконечник на внешней оболочке, чтобы завершить заделку.

Поздравляем, вы успешно установили UHF-разъем.
