Преобразование Ричарда: преобразование сосредоточенного элемента, линейно-емкостного конденсатора в последовательный и шунтирующий шлейф.
Проектирование фильтров № 15. Преобразование Ричарда от сосредоточенных элементов к распределенным: L&C в последовательный/шунтирующий шлейф

Сосредоточенные элементы (катушки индуктивности и конденсаторы) обычно хорошо работают на низких частотах, но на высоких или сверхвысоких частотах их сложно реализовать.
Преобразование Ричарда может быть использовано для преобразования сосредоточенных элементов (катушек индуктивности и конденсаторов) в распределенные элементы (линию передачи) с использованием разомкнутых или короткозамкнутых шлейфов линии передачи.

Преобразование Ричарда фокусируется на использовании линий λ/8. Идея Ричарда заключается в использовании переменной Z0 для создания сосредоточенных элементов из линий передачи.

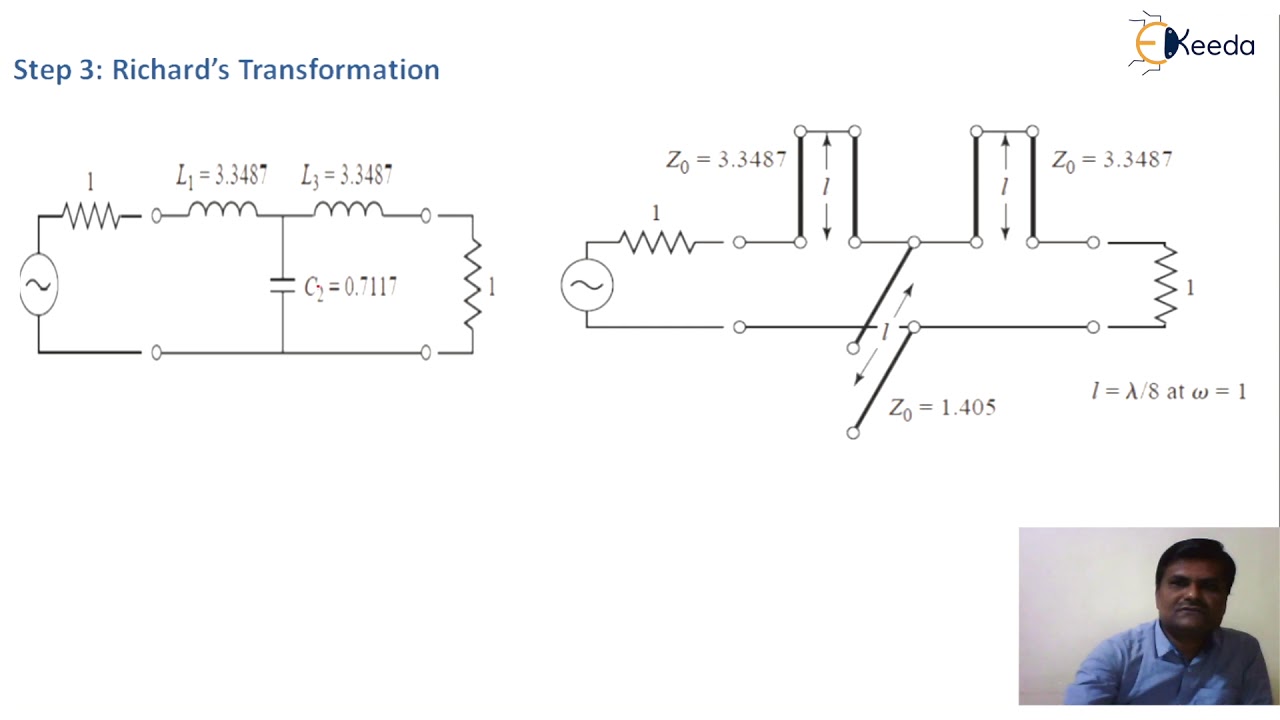

Прототип фильтра нижних частот с сосредоточенными элементами может быть реализован с использованием линий λ/8 с соответствующим Z0 вместо сосредоточенных L и C элементов.

Сосредоточенные элементы, как правило, доступны только для ограниченного диапазона значений. Кроме того, на высоких или сверхвысоких частотах расстояния/зазоры между компонентами фильтра не могут быть пренебрежимо малыми.

Следовательно, целесообразно проектировать фильтр на печатной плате. Прежде чем приступить к проектированию, необходимо знать эти два процесса:

• Преобразование Ричардса

• Тождества Куроды

Практический эффект заключается в создании фильтров с передаточным числом, периодическим в частотной области.
