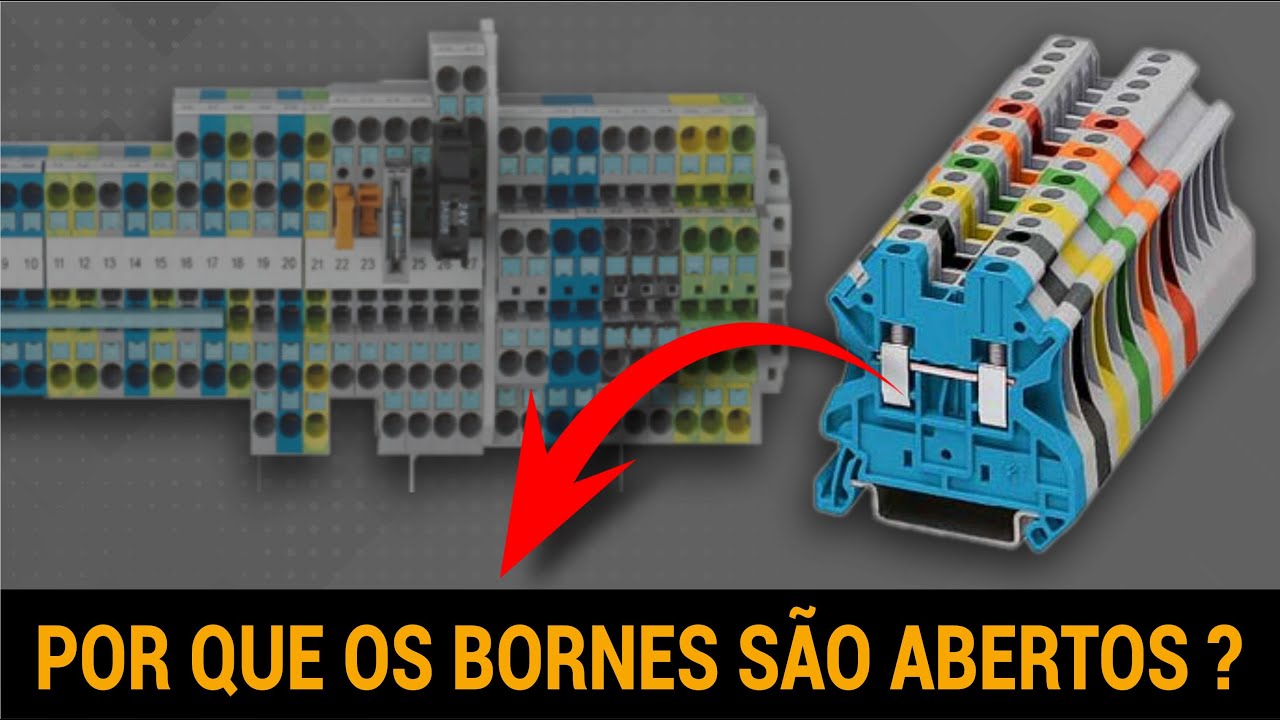

POR QUE OS BORNES SÃO ABERTOS?

Описание: Será que o fato de bornes a parafuso não serem isolados dos dois lados pode aumentar o risco de curto circuito? Bornes de conexão são confiáveis em caso de sobrecarga extrema? Quer aprender um pouco mais sobre este componente e seus acessórios? Então se liga!
_________________________________________________
Acesse o site abaixo para saber mais sobre os bornes SIEMENS da linha 8WH1:

https://bit.ly/bornes-siemens
_________________________________________________
Receba conteúdos da Eletricity direto no seu e-mail! Cadastre-se através do link abaixo:

🔗 https://bit.ly/cadastro-eletricity
__________________________________________________
👇 Se liga nos nossos conteúdos 👇

🔌 https://linktr.ee/Eletricity
__________________________________________________
O borne de conexão é uma peça utilizada para facilitar a conexão de condutores em circuitos elétricos.

Não existem registros de créditos pela criação dos bornes de conexão elétrica para uma única pessoa, pois eles são o resultado de desenvolvimentos ao longo do tempo na área de eletricidade e eletrônica.

Os bornes de conexão elétrica têm sido usados em diversas aplicações ao longo da história da eletricidade, e várias empresas como a SIEMENS desenvolvem e aprimoram seus produtos ao longo dos anos.

A SIEMENS tinha em seu portfólio, bornes com capas protetoras em ambos os lados, porém isso mudou com a nova linha 8WH1.

Como podemos verificar, os bornes individuais são isolados somente em um lado. Mas será que este design tem alguma influência na resistência mecânica e isolação elétrica do borne?

Com um teste simples, podemos verificar que a lateral de um borne acaba se tornando a tampa de fechamento de outro e assim por diante, garantindo a isolação elétrica das conexões. Temos a necessidade de uso de tampa apenas no último borne.

Notamos também que a união dos conectores ajuda na sustentação e resistência mecânica.

Mesmo assim resolvemos testar um modelo de borne da linha 8WH1 SIEMENS em condições extremas para verificar se a peça lateral vai aquecer muito ou derreter. Vamos utilizar um modelo que tem capacidade máxima de 50A.

Inicialmente com corrente nominal, temos temperatura em valores dentro da normalidade e o ponto de maior temperatura sequer ficou sobre o borne.

Resolvemos aumentar a corrente para 100A, o dobro da capacidade e apesar da temperatura ultrapassar os valores permitidos, ainda não temos maior temperatura sobre o borne.

Aumentando para 200A foi possível observar que a isolação do condutor já começou a ficar comprometida, enquanto a isolação do borne permanece com suas características iniciais praticamente preservadas.

Finalizando, aplicamos 300A e a isolação do condutor já começou a se desfazer. Paramos o teste e comparamos as condições do borne e do condutor. É quase impossível acreditar que no borne SIEMENS circulamos 6 vezes mais corrente do que sua capacidade máxima.

Dentro da linha 8WH1 encontramos modelos tradicionais para diversos valores de corrente e seções de condutores, além de cores variadas.

É possível encontrar também acessórios como pontes de ligação e pinças de medição, além de bornes que são duplos, ou que possuem chave seccionadoras e fusível incorporado.

Para maiores informações sobre os bornes de conexão SIEMENS, basta acessar um link que eu deixei no início desta descrição.
