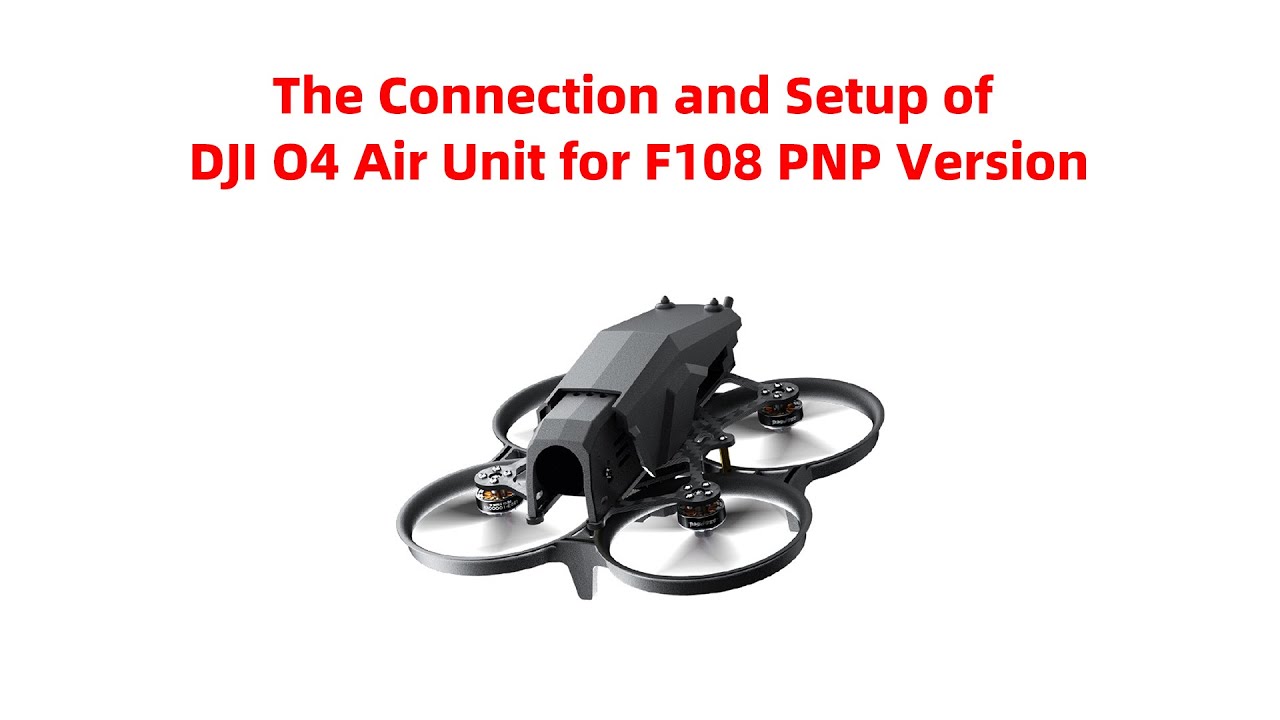

Подключение и настройка воздушного модуля DJI O4 для версии F108 PNP

Описание: Подключение и настройка воздушного модуля DJI O4 для F108 версии PNP
Вот версия F108 PNP. В комплект поставки F108 PNP не входят передатчик, приемник, модуль передачи изображения и камера. Пользователям необходимо подключить и настроить их самостоятельно.
В этом руководстве я расскажу, как подключить воздушный модуль DJI O4 к F108 и как настроить параметры в планировщике заданий.
Сначала рассмотрим схему подключения.
Приемник полетного контроллера подключен к передатчику воздушного модуля DJI O4;
А передатчик полетного контроллера подключен к приемнику воздушного модуля DJI O4.
Обратите внимание, что на этом рисунке не показано подключение приемника. Если вы не используете передатчик/приемник DJI, а используете приемники SBUS или ELRS других производителей, вы можете ознакомиться с подробным руководством по F108 для получения более подробной информации о подключении и настройке приемника.
(Подробное руководство по F108: https://www.radiolink.com.cn/f108_manaul)
Но если вы используете передатчик DJI, вам необходимо подключить провода GND и SBUS к порту приёмника полётного контроллера, как показано на экране. SBUS воздушного модуля DJI O4 подключен к пульту управления полётного контроллера. Если вы хотите напрямую подключить провода GND и SBUS к порту приёмника полётного контроллера, вы можете модифицировать кабель. Разъём этого порта приёмника — PH 1 мм, 3 контакта.
После установки и подключения необходимо настроить параметры на компьютере. Снимите крышку F108. Извлеките аккумулятор. Вот порт Type-C полётного контроллера.
Нам понадобится кабель Type-C из комплекта F108. Он используется для подключения полётного контроллера F108 к компьютеру для настройки параметров.
Подключите к нему один конец кабеля. Другой конец подключите к компьютеру. Контроллер полёта F108 теперь подключен к компьютеру. Для настройки параметров необходимо установить планировщик миссий.
Зайдите на официальный сайт RadioLink
(Официальный сайт RadioLink: https://www.radiolink.com.cn/)
САМОЛЁТ ---F108 ---Нажмите «Прошивка и MP».
Вы можете скачать планировщик миссий здесь.

(F108 поддерживает планировщики миссий RadioLink, ArduPilot и QGC).
Я уже установил планировщик миссий на компьютер. Вот он. Нажмите и откройте его.
Выберите COM-порт.
Скорость передачи данных — 115 200 бод. ПОДКЛЮЧИТЬСЯ. Подключение установлено.
Нажмите «КОНФИГУРАЦИЯ» --- Полный список параметров. Нам нужно задать только одно значение. Найдите OSD_TYPE. Нам нужно установить OSD_TYPE равным 5.
Затем нажмите «Записать параметры». Параметры успешно сохранены.
Настройка завершена. Теперь подключите аккумулятор к F108. Убедитесь, что положительный и отрицательный полюса не перепутаны. «+» означает положительный полюс (красный провод), «-» — отрицательный полюс (чёрный провод).

Оставьте F108 неподвижным. Самодиагностика завершена. Закройте крышку.

Затем проверьте изображение на экране очков, чтобы убедиться в правильности подключения и настройки. Для этого используйте DJI Goggles 2. (Воздушный модуль DJI O4 совместим с DJI Goggles 3, DJI Goggles N3, DJI Goggles 2 и DJI Goggles Integra.)

Включите очки.

Свяжите очки и воздушный модуль.

Перед подключением войдите в меню очков, выберите «Состояние» и нажмите в правом верхнем углу, чтобы выбрать продукт DJI O4 Air Unit.
Свяжите очки. Я свяжу их ещё раз, чтобы показать вам, как это сделать.
Нажмите кнопку связи на очках здесь. Очки начнут непрерывно издавать звуковой сигнал.
На воздушном модуле есть кнопка подключения, расположенная рядом с красным светодиодом. Длительное нажатие кнопки.
Светодиодный индикатор воздушного модуля загорится ровным зелёным светом, что означает успешное подключение.
На очках будет отображаться изображение в режиме реального времени. Вы можете контролировать изображение и информацию на экране OSD. Это означает, что подключение и настройка воздушного модуля DJI O4 для F108 выполнены успешно.
