AVEVA Unified Engineering (E3D 4.0) – Модель, часть 2: Основы моделирования оборудования и исполь...

Описание: Добро пожаловать в нашу серию «Унифицированное проектирование» (E3D 4.0). Во второй части мы перейдем от ориентации к практическому моделированию оборудования. Вы узнаете, как E3D структурирует данные (Площадка → Зона → Оборудование), как Положение и Ориентация определяют локальные координаты, а также как Препятствие (0/1/2) и Уровни Представления управляют проверками на коллизии и тем, что отображается в 3D-виде (через Графический Список и Прозрачность Препятствий).

Что мы изучаем

Иерархия и атрибуты элементов: Площадка, Зона, Оборудование (с Положением и Ориентацией)

Препятствие и представление: жесткая/мягкая/без проверки; отображение по уровню; виды полупрозрачных препятствий

Рабочий процесс моделирования: создание TDS-SITE, TDS-ZONE и оборудования (например, TK101)

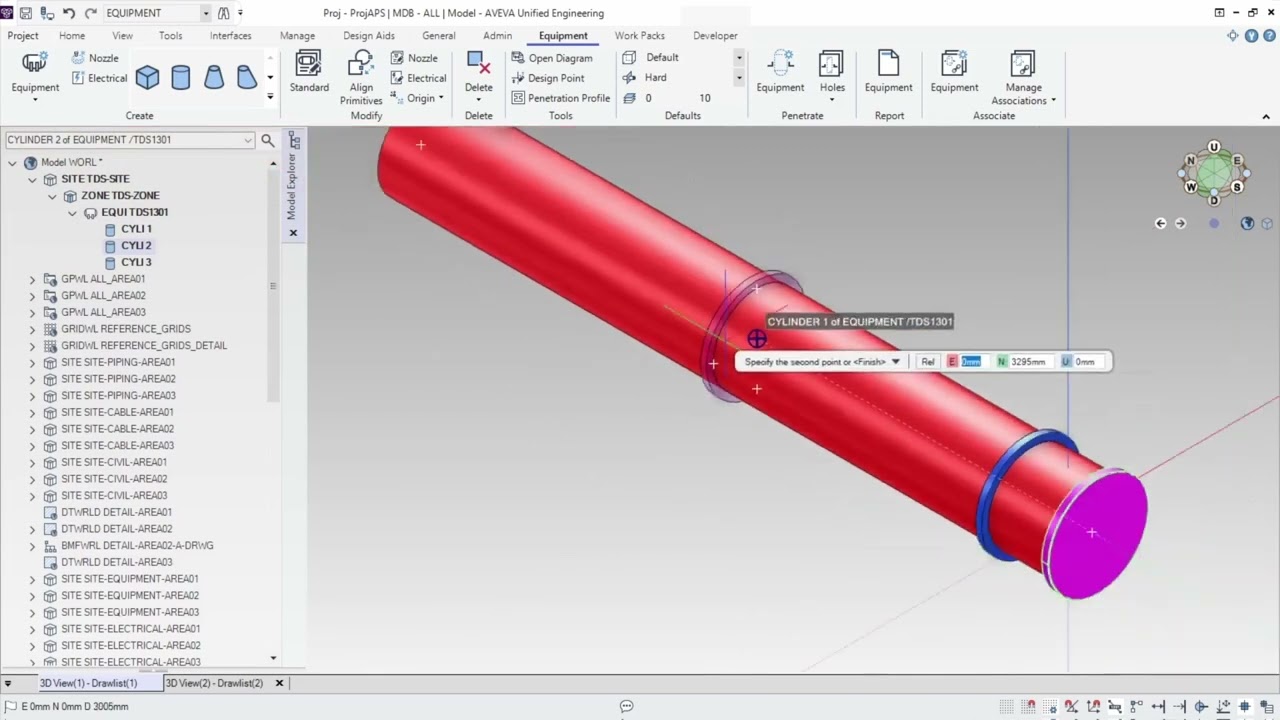

Примитивы в действии: цилиндр + конус/тарельчатка для резервуара/ребойлера; быстрая команда CYLI; COPY для повторяющихся пластин

Вспомогательное оборудование: группировка примитивов (например, коробка) и дублирование сборок

Штуцеры (согласно спецификации): система наименований (например, TDS1301/NS2, NS1), фланец ANSI 150 фунтов, выбор, позиционирование и поворот отверстия (например, 90° относительно оси Y; зеркальное отражение на 180°)

К концу курса у вас будет первая модель оборудования и чёткий путь для расширения с помощью шаблонов и компонентов каталога в следующих частях.

🔔 Подпишитесь, чтобы следить за всеми выпусками и вывести свои рабочие процессы унифицированного проектирования на новый уровень.
