F 60 Tagebau Nochten Größte Maschine der Welt- the largest machine in the world

Описание: F60 ist die Serienbezeichnung von fünf Förderbrücken im Lausitzer Braunkohletagebau. Sie wurden vom ehemaligen VEB TAKRAF Lauchhammer gebaut und sind die größten beweglichen technischen Arbeitsmaschinen der Welt. Als Abraumförderbrücke transportieren sie den Abraum, der über dem Kohleflöz lagert. Die ursprünglich maximale Abtragsmächtigkeit beträgt 60 Meter, daher auch die Bezeichnung F60. Mit einer Länge von 502 Meter wird sie auch als liegender Eiffelturm bezeichnet. Insgesamt ist sie bis zu 80 Meter hoch und 240 Meter breit. Im betriebsfähigen Zustand wiegt die Abraumförderbrücke (ohne Bagger) 13.500 Tonnen.

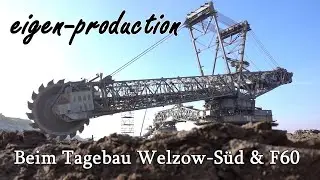

Im Lausitzer Braunkohlerevier sind heute noch vier F60 in Betrieb: in den Braunkohletagebauen Welzow-Süd, Nochten, Jänschwalde und Reichwalde. Die fünfte und letzte gebaute Förderbrücke ist für Besucher begehbar und steht im Besucherbergwerk Abraumförderbrücke F60 bei Lichterfeld-Schacksdorf.

Technik
Die F60 besitzt zwei Fahrwerkskomplexe, die auf drei (baggerseitig) bzw. zwei (kippenseitig) Gleisen in Normalspur fahren. Zusätzlich zu den zwei Gleisen baggerseitig gibt es nochmal zwei Gleise für den Trafo- und Kabelwagen, sowie für die angeschlossenen Eimerkettenbagger. Insgesamt existieren 760 Fahrwerksräder, von denen 380 angetrieben werden. Die maximale Geschwindigkeit der F60 beträgt 15 m/min, die Arbeitsgeschwindigkeit 9 m/min.

Die Förderbrücke besitzt zwei vorgelagerte Bagger der Bauart Es 3150 oder Es 3750 als „Zuarbeiter“, jeweils einer an den beiden Querförderern. Beide zusammen haben eine Förderleistung von etwa 17.000 m³/h (Es 3150) bzw. 23.000 m³/h (Es 3750). Auf der Brücke laufen neun verschiedene Abraumförderbänder mit einer Geschwindigkeit von bis zu 9 m/s.

Die elektrische Anschlussleistung der F60 inklusive der zwei Bagger beträgt 27.000 kW. Zur Förderung von einem Kubikmeter Abraum von der Baggerseite bis zum Versturz in 75 m Höhe sind 1,2 kWh Elektroenergie notwendig.

Zusätzlich zu den beiden Baggern auf der so genannten „Hauptarbeitsebene“ gibt es bei zwei der vier in Betrieb befindlichen F60 noch einen weiteren Bagger, der über eine Zubringer-Brücke direkt (F60 in Nochten) bzw. über einen Baggerquerförderer (F60 in Jänschwalde) mit der Hauptbrücke gekoppelt ist. Durch diese Kombination wird zum Einen die maximale Förderhöhe vergrößert und zum Anderen auch die maximale Förderleistung auf bis zu 25.600 m³/h (3 Bagger Typ Es 3150) bzw. 34.600 m³/h (3 Bagger Typ Es 3750) erhöht.
