Обзор самого дешевого внешнего аккумулятора (со схемой)

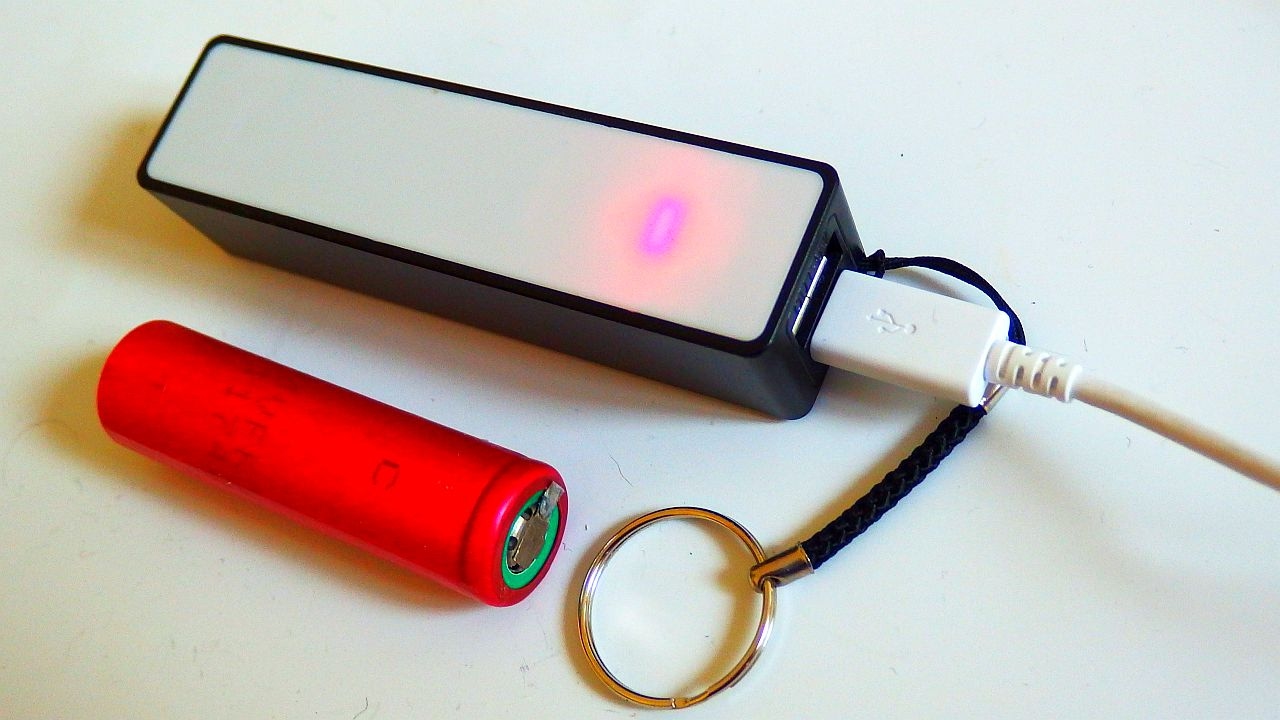

Описание: Тестирование и разборка самого дешёвого внешнего аккумулятора из всех когда-либо существовавших — 80-центового (включая доставку) с eBay. Конечно, вам придётся вставить в него свой собственный литий-ионный аккумулятор 18650 на 3,7 В :). А чего вы хотели за 80 центов :)? Он отлично работает с нагрузкой до 1 А. При 1 А выходное напряжение составляет 4,94 В. При 1,1 А напряжение падает до 4,56 В, а при 1,25 А он отключается. Аккумулятор заряжается примерно до 4,2 В и разряжается до 3,1 В. Во время зарядки внешний аккумулятор потребляет 0,78 А от источника питания 5 В. Красный мигающий светодиод указывает на зарядку. Постоянный красный свет означает полную зарядку аккумулятора. Синий светодиод указывает на нагрузку. Когда остаётся около 10% ёмкости, синий светодиод начинает мигать. Внешний аккумулятор управляется микросхемой MP3401A, а других компонентов немного (3 конденсатора, дроссель 1,5 мкГн и 2 светодиода). Отсек для аккумулятора немного тесноват, но вы всё равно можете его вставить. Единственная проблема — отсутствие предохранителя, последовательно включённого с аккумулятором. Если микросхема выйдет из строя, аккумулятор замкнётся. В крайнем случае это может привести к возгоранию.
