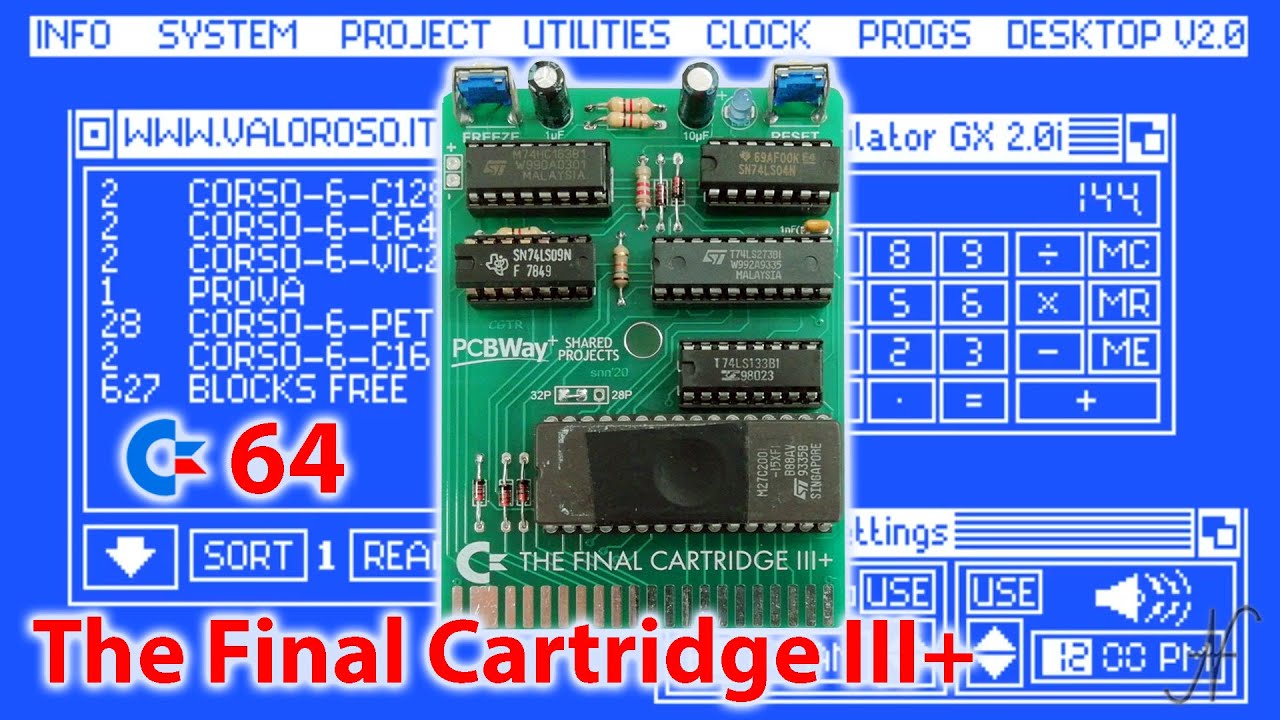

Tutorial montaggio The Final Cartridge III+, programmazione EPROM con TL866II Plus

Описание: Oggi montiamo una The Final Cartridge III+ con un PCB acquistabile su PCBWay e dei componenti di facile reperibilità. Programmiamo anche la EPROM con il TL866II Plus.

The Final Cartridge III+ è una cartuccia che è stata commercializzata nel 1987. Si collega alla porta di espansione del Commodore 64 e 128. Questa è una replica che è possibile acquistare e costruire tutt’oggi. La caratteristica più particolare è l’interfaccia grafica con il puntatore a freccia, spostabile tramite tasti cursore, joystick e, udite udite, anche tramite mouse.

Tutti i passaggi del video sono riassunti in questa pagina:
https://www.valoroso.it/the-final-car...

Tutorial saldatura stagno e montaggio PCB:
https://www.valoroso.it/tutorial-sald...

0:00 Tutorial montaggio The Final Cartridge III+, programmazione EPROM con TL866II Plus
1:31 Acquisto del circuito stampato su PCBWay. L'elenco dei componenti elettronici da acquistare.
3:07 Iniziamo il montaggio del PCB: saldiamo i diodi al silicio 1N4148.
4:57 La scelta della EPROM: 27C020 o 27C512? Montare il ponticello di selezione sul circuito stampato.
5:54 Saldiamo le resistenze sul PCB.
7:59 Gli zoccoli dei circuiti integrati e della EPROM.
10:14 Montiamo il LED. Di quale colore volete sceglierlo?
11:00 I pulsanti angolati. Perno lungo o perno corto?
12:24 I condensatori elettrolitici.
13:30 Prove con il tester prima di inserire la cartuccia nel Commodore 64. Alimentiamo la cartuccia con un alimentatore esterno.
14:24 Pulizia del circuito stampato con alcool e uno spazzolino da denti.
14:46 Manca un condensatore ceramico! Lo saldiamo…
15:33 The Final Cartridge III+ è completata! Inseriamo i circuiti integrati negli zoccoli.
16:16 Come programmare una EPROM con il programmatore TL866II Plus e il software XGecu Programmer / XG Programmer. Il programmatore TL866II Plus si collega al computer tramite porta USB.
19:17 Terminiamo The Final Cartridge III Plus. Copriamo la finestra della EPROM. Inseriamo la EPROM nello zoccolo.
20:26 Proviamo The Final Cartridge III+ con il Commodore 64. La inseriamo nella porta di espansione e accendiamo!

Se vi piacciono gli esperimenti, le recensioni, ed i tutorial relativi ai retro computer, vi invito ad iscrivervi al canale YouTube e ad attivare la campanella delle notifiche!

Potete trovare altri esperimenti, recensioni e articoli sul mio sito internet:
https://www.valoroso.it/category/retr...

Credits: nel video tutorial, la SID music è Noisy Pillars di Jeroen Tel.
