KiCAD Intercommunicator circuit 2W PCB Design | TL071+ TBA820M +CD4016BMT // 4 Layers
Автор: ElectroMagno
Загружено: 2020-12-20
Просмотров: 380
Описание:
En este nuevo proyecto de diseño PCB se ha desarrollado un circuito intercomunicador de baja potencia (2W) con KiCAD.
Este circuito se ha diseñado para en un futuro, integrarlo en un equipo de comunicaciones subacuática.
La comunicación se realizaría por cable entre el tender de la superficie y los buzos.

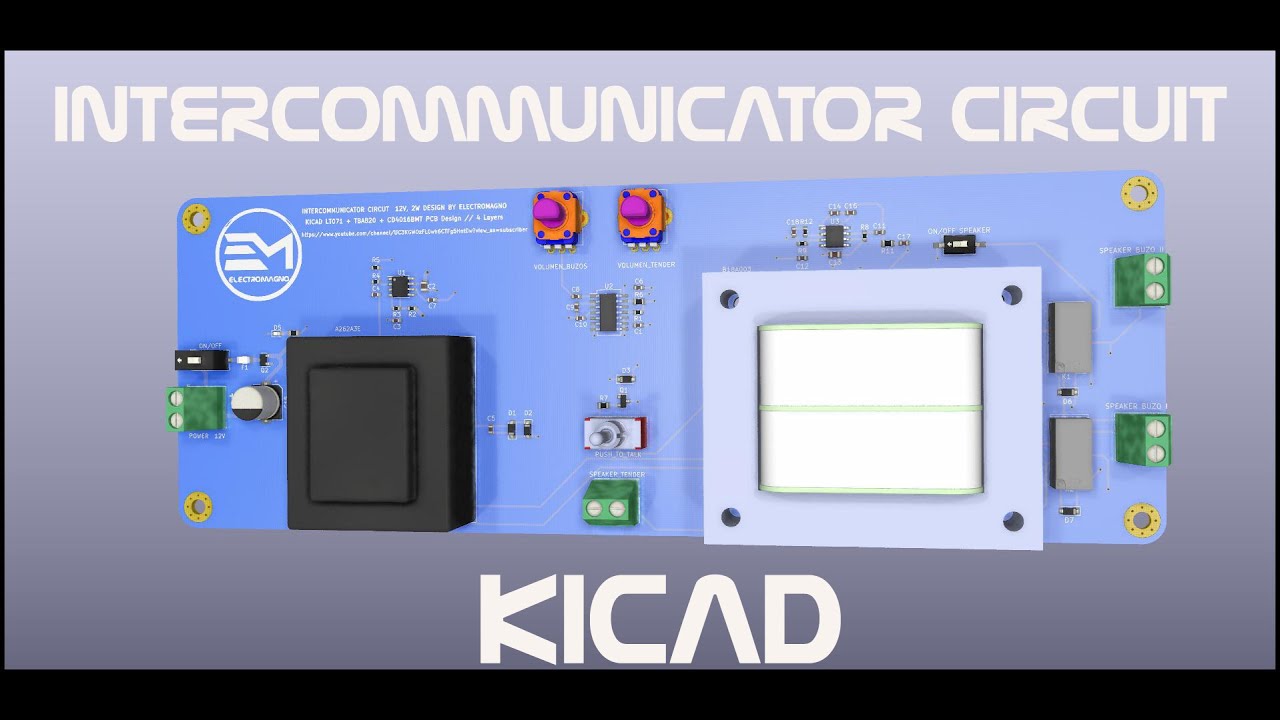

El video empieza mostrando el diseño físico de la PCB en 3D, después se hace un análisis del circuito esquemático y por ultimo se muestra el diseño Layout de PCB (4 Capas)
El diseño hardware consta:
-Transformadores de Audio A262A3E y BA18003
Preampificador de tensión TL071
Amplificador de potencia TBA820M 12V 2W
Relés G6S-2 para la conmutación Habla/Escucha
CD4016BMT conmutadores Switches bipolares
Conectores de alimentación y para los parlantes del tender y buzos
Circuito de protección de la linea de alimentación de 12V.
Espero que os guste!
Gracias!
Bernardo.
