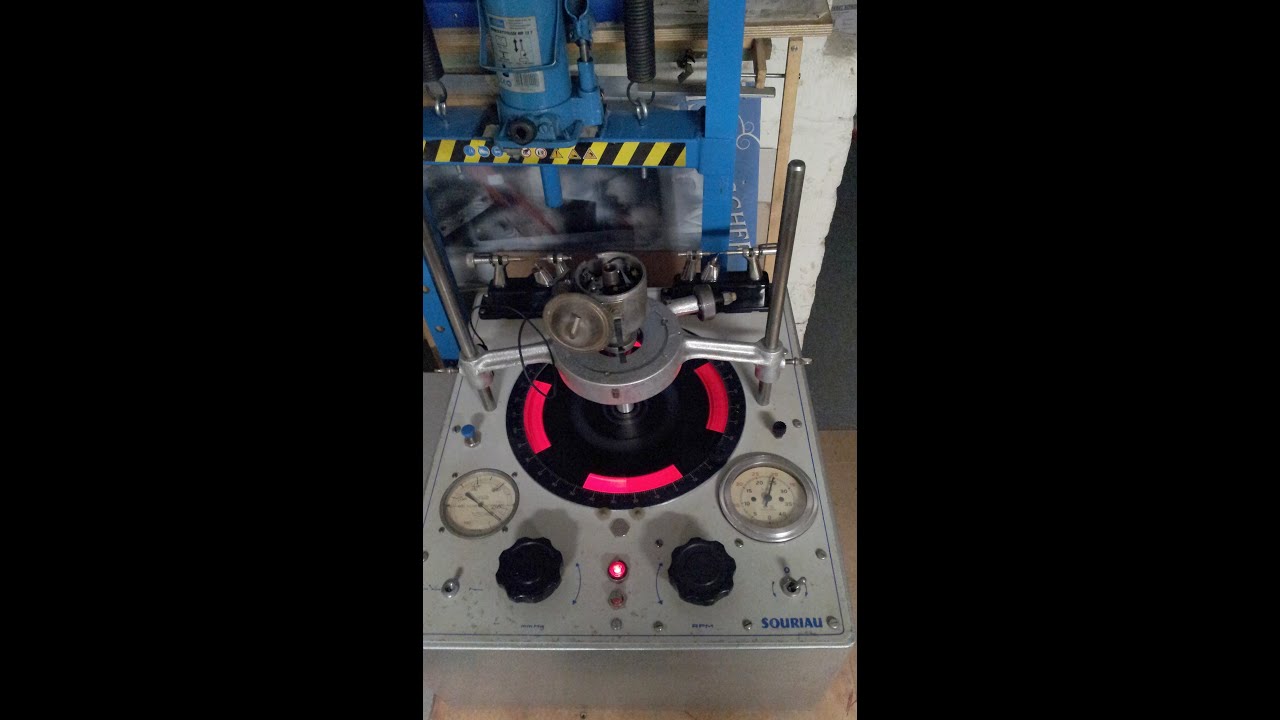

Zündverteiler Prüfbank Souriau 1264 im Einsatz

Описание: Letztes Jahr habe ich eine seltene Zündverteiler Prüfbank von Souriau restauriert: Kompletter Neuaufbau mit LED Umrüstung!
Hier sieht man in Kurzform die Grundfunktionen zur Überprüfung der Fliehkraftverstellung und der Unterdruckverstellung.
0:01 bis 0:05 Man erkennt die einfache Funktion der Visualisierung der Zündzeitpunktverschiebung bei der Prüfbank durch Verdrehen des Drehtellers: Der Verteiler wird vom Drehteller angetrieben und der Zündkontakt schaltet die Beleuchtung unter dem Spalt im Teller ein (und aus).
0:10 bis 0:15 Der Winkelskalenring um den Drehteller wird mit dem Nullpunkt auf die Hell/Dunkelgrenze eines Leuchtfeldes eingestellt.
0:15 bis 0:34 Die Drehzahl wird hier auf knapp 3000 U/min erhöht (entspr. 6000 Motorumdrehungen) Maximaldrehzahl der Prüfbank ca 4500 U/min. Bei der Drehzahlerhöhung müssen sich die Leuchtfelder nun um bestimmte Winkel nach links verschieben
0:42 bis 0:45 Drehzalreduzierung auf 1500 U/min für die Messung der Unterdruckverstellung
0:46 bis 1:04 Mit der eingebauten Unterdruckpumpe wird ein Unterdruck aufgebaut , hier max 360 mmHg und die Zündzeitpunktverstellung kontrolliert. Bei der Unterdruckveränderung müssen sich die Leuchtfelder auch um bestimmte Winkel nach links verschieben

Die 4 Leuchtfelder sind beim Betrachten übrigens alle permanant sichtbar (wie im Vorschaubild des Videos)! Die Unterbrechungen im Video werden vermutlich durch die Raumbeleuchtung mit LED verursacht.
