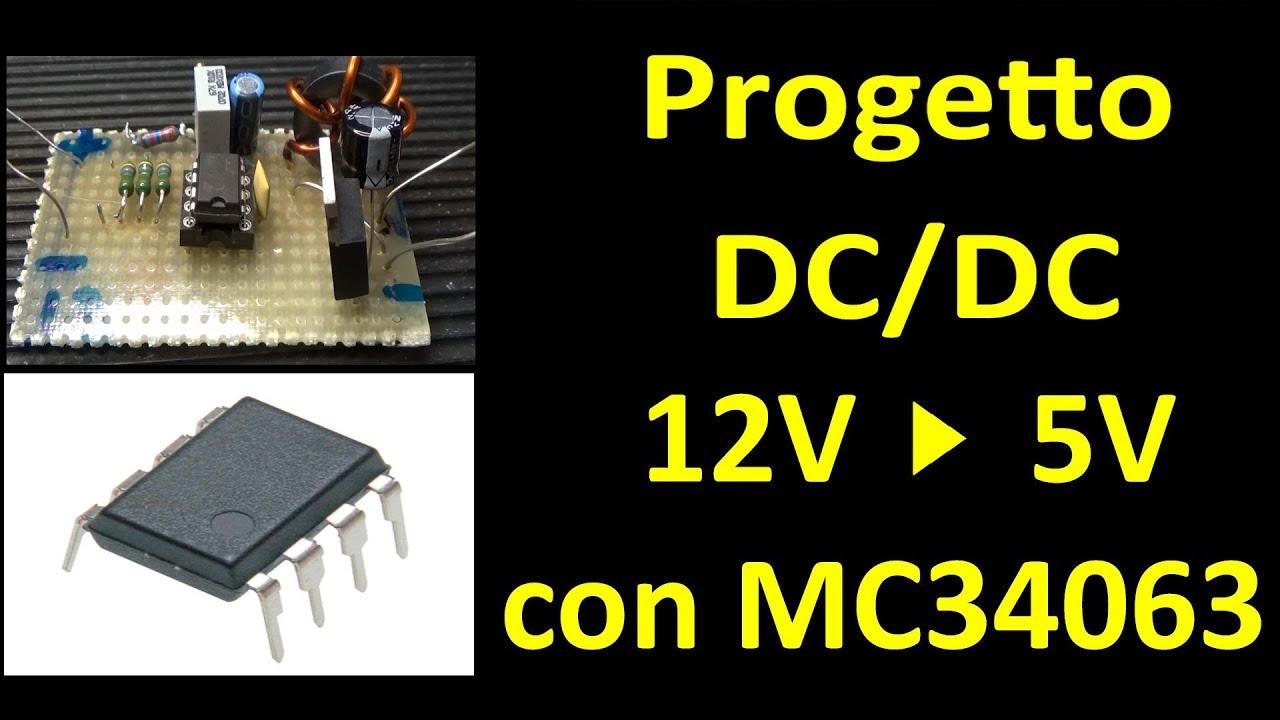

0464: Progetto DCDC Buck 12V - 5V con MC34063
Автор: Pier Aisa
Загружено: 2019-04-10
Просмотров: 16192
Описание:
► $2 for any color: https://jlcpcb.com/ (Up to $20 shipping discount on first order)
► Support me on Patreon: / pieraisa
► Forum: http://mylothehack.altervista.org/forum/
► Website: http://mylothehack.altervista.org/
► Complete Video List and Sources download for patrons: http://mylothehack.altervista.org/ope...
Questo video mostra come creare in maniera semplice un converetitore DCDC utilizzando il famoso chip MC34063, che è un PWM controller, che permette con pochi componenti di realizzare 3 topologie di DCDC: step-down, step-up ed invertente. Nel video di questa sera analizzo il datasheet e eseguo il dimensionamento dei componenti tramite i calcoli per realizzare un convertitore 12V 5V con una corrente massima di 1 A. Realizzo su millefori il prototipo ed eseguo le misure per vederne il funzionamento. Tramite trimmer regolo la tensione di uscita a 5.00V precisi e a carico vedo che cala abbastanza allora aggiungo un condensatore elettrolitico da 100uF in uscita. Per correnti superiori a 500mA vedo che la tensione cala, secondo me a cauas della saturazione della bobina.
#elettronica #alimentatori #progetti
