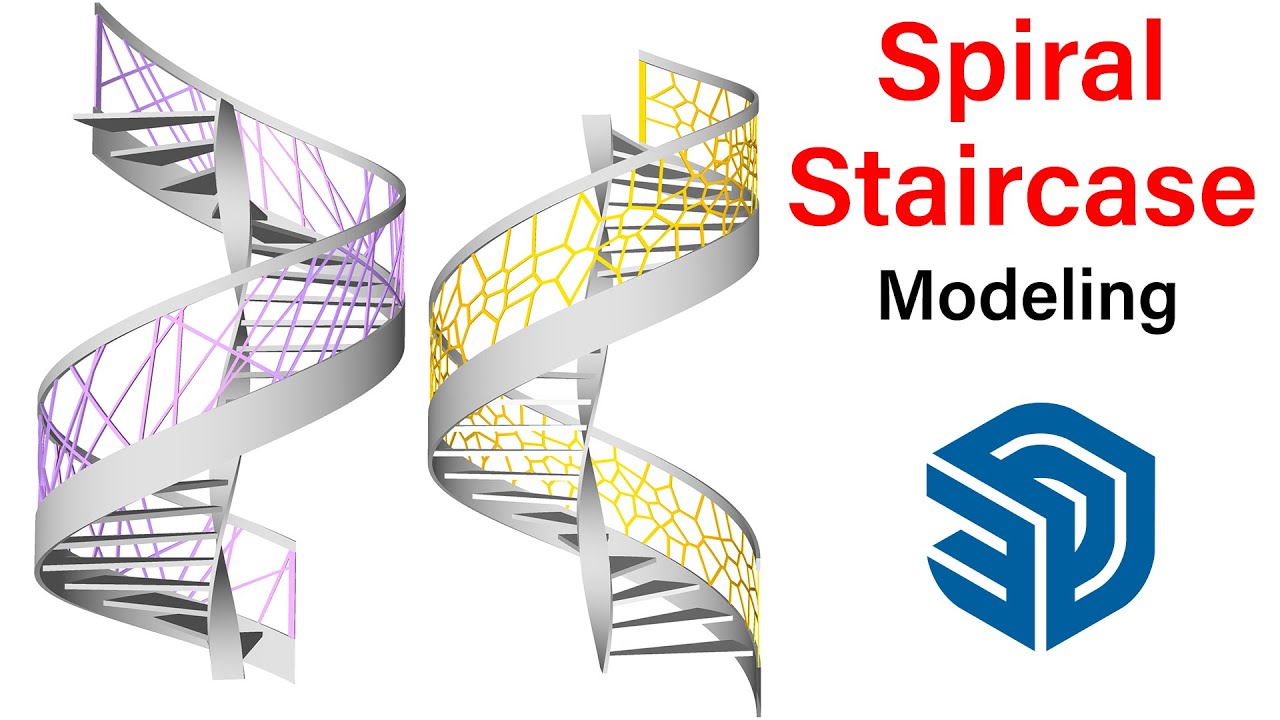

Создание перил для винтовой лестницы с помощью Flowify — обучающие материалы по расширению SketchUp.

Описание: В этом уроке вы научитесь использовать расширение Flowify для создания перил винтовой лестницы в SketchUp.

♦ПОДДЕРЖИТЕ МЕНЯ♦   / thesketchupessentials
♦Курсы♦ http://www.thesketchupessentials.com/...
♦Веб-сайт♦ http://www.thesketchupessentials.com
-----------------------------------------------------------
В этом уроке по SketchUp я расскажу, как использовать Flowify для создания перил винтовой лестницы, так что давайте сразу перейдем к делу.

https://extensions.sketchup.com/en/co...
Итак, первое, о чем я хочу поговорить, это как работает Flowify, потому что он требует очень специфического рабочего процесса. В основном, он требует 3 групп – целевую сетку, линии к вашей целевой сетке и проекционную сетку. Эти 3 группы должны находиться внутри другой группы.

Важно отметить, что это предназначено для работы с четырехугольными объектами, или объектами, имеющими 4 угла. Иногда приходится проявлять изобретательность, чтобы придать целевой сетке форму четырехугольника.
Лучший способ сделать это — нарисовать 3 объекта, затем перейти в меню Flowify и выбрать «Наложить сетку». Если вы все настроили правильно, Flowify добавит линии сетки к вашей проекционной сетке, показывая, как ваша проекционная грань отображается на целевой сетке. Если возникнет ошибка, вам нужно будет внести некоторые исправления.
Теперь, когда мы это сделали, я покажу вам, как создать перила для лестницы.
Для начала вам нужно будет создать целевую сетку, которая подходит для Flowify.
Для этого мы сделаем несколько вещей. Во-первых, мы нарисуем 12-гранный круг. Установите радиус равным ширине лестницы, которую вы хотите нарисовать.

Затем мы создадим один фрагмент этого круга в качестве компонента. Удалите остальную часть линии, затем скопируйте компонент в круг, чтобы у вас получилось 12 таких фрагментов.
Выдавите их до нужной глубины (установите глубину равной высоте между каждой ступенькой).
Теперь выберите все объекты и скопируйте их 12 раз. Теперь выберите ступеньки (те, которые идут по спирали). Как только вы выберете все ступеньки, поместите их в группу и удалите остальные. Это даст вам базовую спираль.
Теперь мы создадим целевую сетку. Для этого проведите линию от угла каждой ступеньки до фиксированной длины, затем скопируйте эти линии по всей спирали. Проведите линии между ними, чтобы создать грань.
Когда вы закончите, поместите все эти грани в группу.
Сбоку нарисуйте прямоугольник примерно длиной в 12 ступенек, высотой, равной высоте вашей направляющей, и поместите его в группу.

Теперь проведите 2 линии к углам целевой группы и поместите их в группу.
Поместите ваши две линии, целевую сетку и проекционную грань в группу.
Теперь перейдите в Flowify и выберите «Наложить сетку». Если вы все сделали правильно, Flowify наложит сетку на вашу проекционную грань.
Теперь нам осталось только смоделировать наши направляющие. Помните, что это видео демонстрирует принцип работы — вы можете использовать этот принцип для моделирования гораздо более сложных вещей, но это просто для того, чтобы научить вас, как это работает.
Нарисуйте 5 проводов и верхнюю направляющую на этой грани, затем поместите их в группу. Помните, что Flowify ищет в этой группе необработанную геометрию, поэтому не оставляйте внутри этой группы вложенные группы.
Наконец, выберите группу геометрии направляющей и вашу группу Flowify, затем перейдите на панель инструментов Flowify и выберите Flowify.
Это должно изогнуть вашу направляющую вдоль грани, создав направляющую винтовой лестницы.

При желании вы можете добавить вертикальные балясины к ступеням, а также отрегулировать их толщину и добавить центральную стойку, чтобы ваша лестница выглядела завершенной.

----------------------------------------------------------------------------------
