SIVI SEVİYE RÖLESİ İLE ÇALIŞAN YILDIZ ÜÇGEN KUMANDA DEVRESİ ÇİZİMİ TSE TÜRK NORMU
Автор: Обучение электротехнике
Загружено: 2023-05-28
Просмотров: 1524
Описание:
İNSTAGRAM: / elektrik_egitimi
SİTE : www.formenim.com

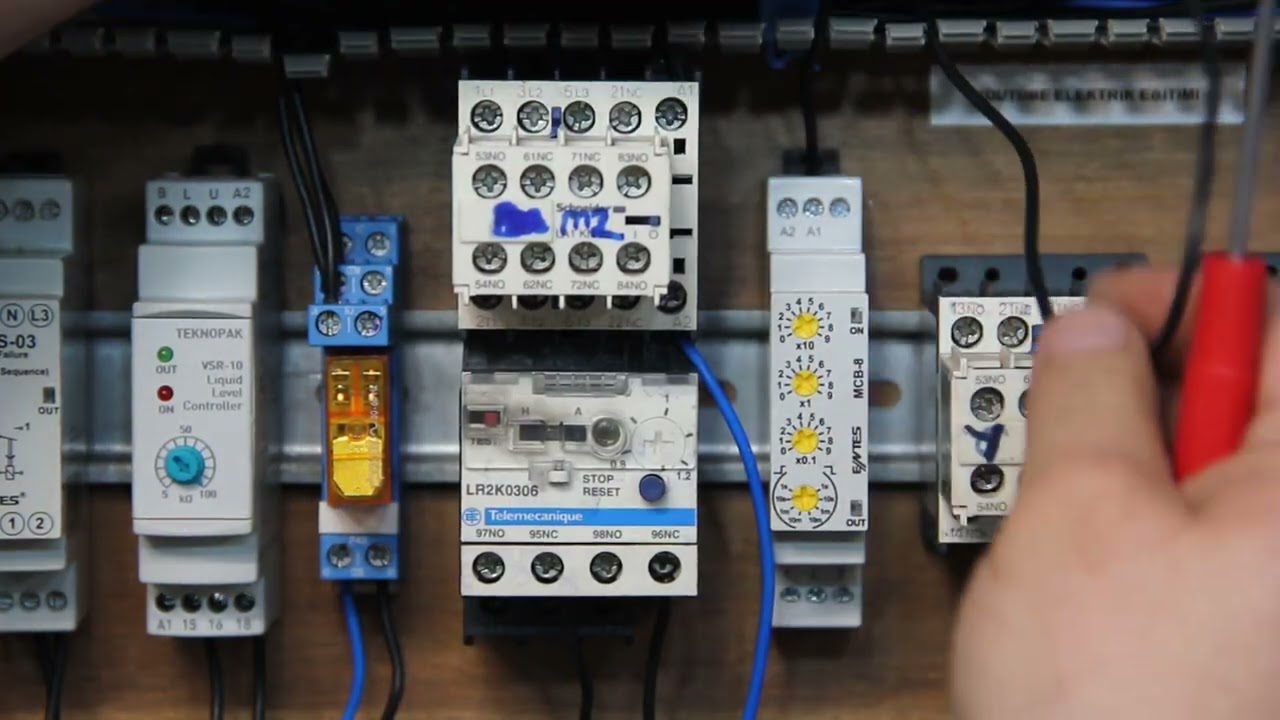

Kumanda devremizin amacı sıvı seviye rölesi ile büyük motorları yıldız üçgen çalıştırmak. Yıldız üçgen devresi herkesin yani okuldan mezun olan herkesin bilmek istediği bir kumanda devresidir. Artık sürücüler soft starterler daha kullanışlı lakin yine de bu sistemi kullanan çok firma mevcut. Kumanda devremizin baş rol oyuncusu sıvı seviye rölesidir. Biz burada yerli üretimi olan SSR kullandık. Sıvı seviye rölesi mühürleme olmadan da devreye çalış yada dur komutu verebilir. Ama amacımız burada pano üzerinde start stop olan bir kumande devresi yapmak istedik. Start devresi olmasa ya bir anahtar ike kumanda devresinin enerjisini kesmemiz gerekiyordu yada kumanda sigortasını açmak gerekiyordu. Devremizde faz koruma rölesi kullandık siz isterseniz termistör röleside kullanabilirsiniz. Devremizi en çok tercih edilen TSE Türk normu ile çizdim.
Kumanda devresinin detaylı açıklamaları www.formenim.com sitesinde bulabilirsiniz.
Kumanda devresi uygulaması linki : • SIVI SEVİYE RÖLESİ İLE ÇALIŞAN YILDIZ ÜÇGE...
