Temporizador semanal con Logo Web Editor

Описание: ‘LOGO!Soft Confort’ 'Siemens' 'LOGO!' 'Logo Web Editor' 'LWE' 'tutorial'

Hola: Para poder programar el Temporizador semanal de LOGO! desde LWE a continuación os dejo la explicación del video. Pero antes debo puntualizar que para guardar las horas y minutos en los que debe conectar y desconectar lo hace en formato hexadecimal, LWE permite entradas en hexadecimal pero al mostrarlas tiene el problema de hacerlo con el prefijo 16#. Seguramente alguien con conocimientos de programación en html podría modificar el código para evitarlo, Aquí se ha probado una chapuza de poner un rectángulo con transparencia sobre 16#...
La primera parte una breve demostración del funcionamiento. En el test online se ve como al cambiar en la página web cambia en el Logo también el momento de la conexión/desconexión. En la segunda leva ‘Prog2’ podeis ver chapuza del cuadrado semitransparente para poder editar.
La segunda parte del video es la creación del programa con LOGO!soft. Solo hemos conectado la salida del temporizador semanal a Q1. Como sabréis se podría combinar en vuestro programa como quisierais.

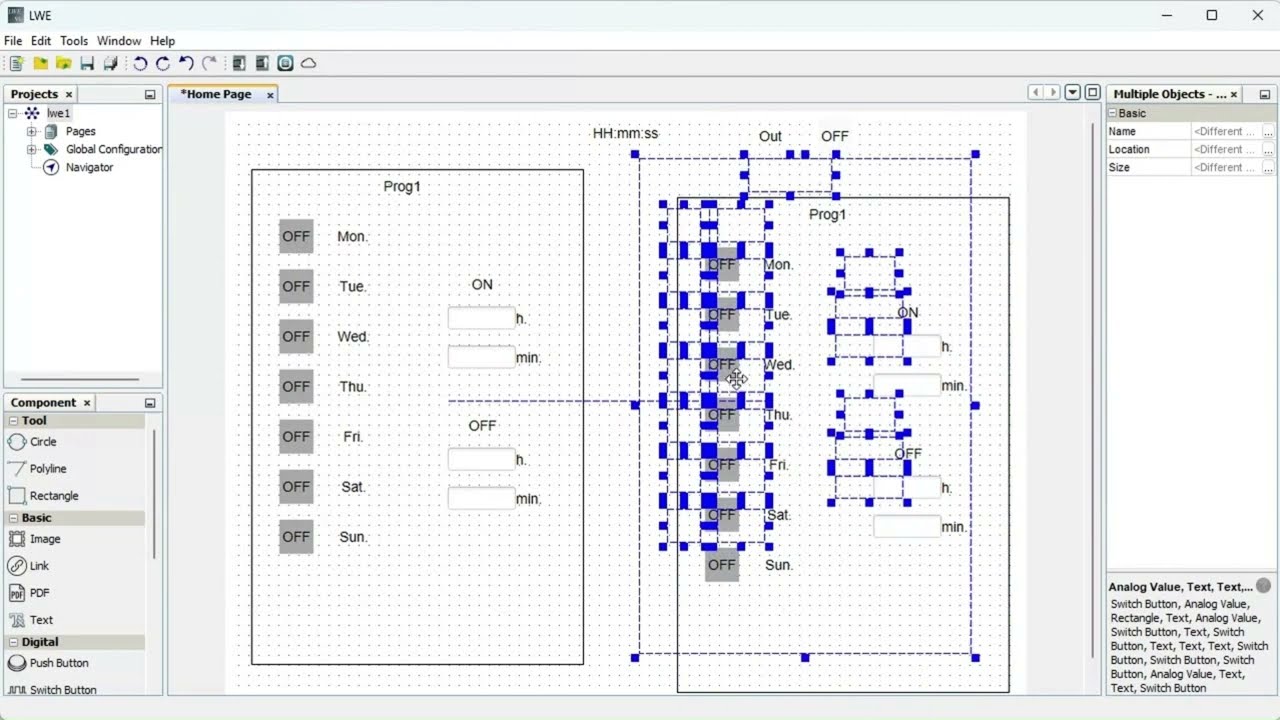

En la tercera creamos con LWE los cuadros de dialogo para programar dos “Levas” del temporizador este dispone de 3 se podría crear fácilmente la tercera. También hemos puesto el reloj con la hora del Logo y una indicación del estado de la salida para poder hacer la demostración.
Podéis encontrar información del temporizador semanal en la ayuda de LOGO!soft. O también en la Pag. 292 de https://cache.industry.siemens.com/dl...
Debemos decir que el temporizador semanal solo cambia el estado si en el momento que se cumple que la hora actual coincide con la programada el LOGO! esta en run. Por ejemplo Si falla la alimentación estando la salida en ON y mientras está sin corriente se cumple un horario de desconexión al volver la alimentación la salida continuara estando en ON y no cambiara hasta que la hora del LOGO! coincida con otra leva de desconexión.
Suerte.


Juan Jose Lopez Chaves ha publicado el siguiente video que soluciona el problema de #16:
   • Borrar 16# temporizador semanal LOGO Web E...
