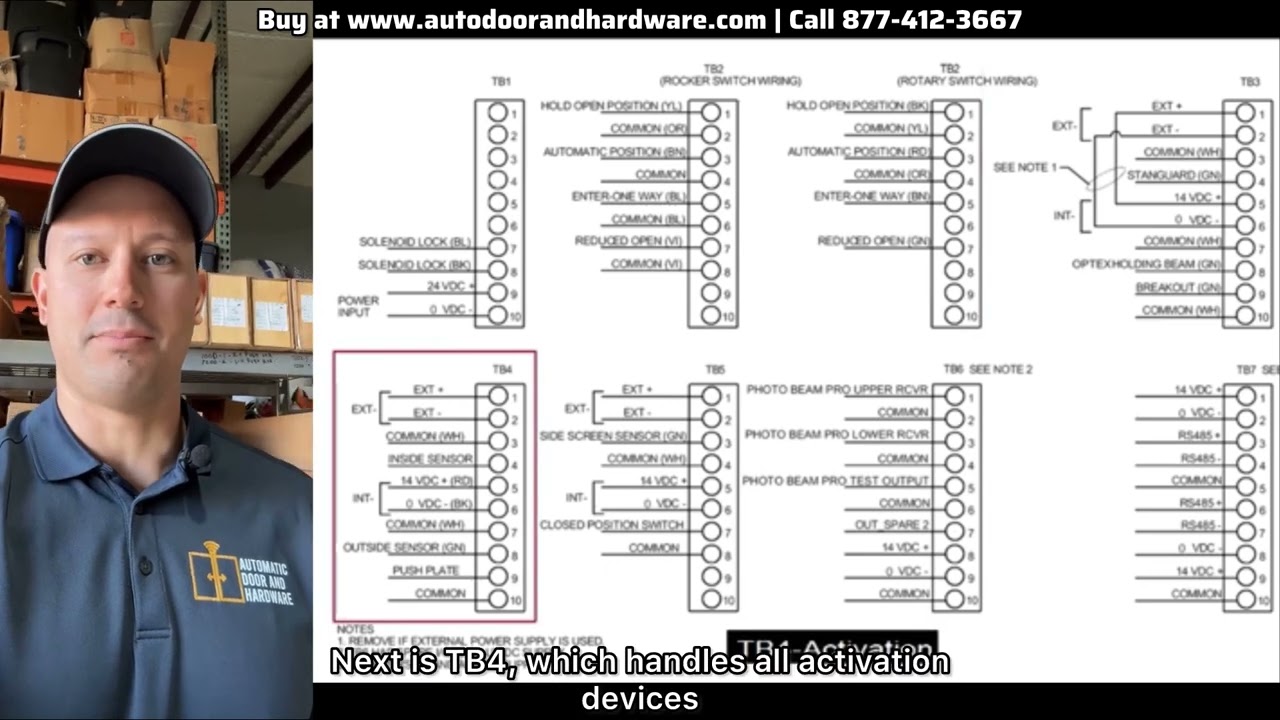

Схема подключения Stanley MC521 и MC521 Pro: объяснение принципов работы клеммной колодки.

Описание: В этом видео Дерек объясняет схему подключения и расположение клеммных колодок для автоматических дверных контроллеров Stanley MC521 Classic и MC521 Pro. Понимание назначения каждой клеммной колодки имеет важное значение при диагностике автоматических раздвижных дверей и выявлении проблем, связанных с проводкой.

В этом руководстве рассматриваются клеммы TB1–TB7, объясняется назначение каждой клеммы и как её можно использовать при диагностике, вместо того чтобы гадать или заменять ненужные детали.

В этом видео вы узнаете:

• Что подключено к TB1 (электромагнитный замок, питание АЦП, счетчик циклов)

• Чем отличается TB2 для тумблерных и поворотных переключателей
• Как изолировать трехпозиционный функциональный переключатель
• Как TB3 обрабатывает цепи безопасности и разветвления
• Как временно изолировать разветвительные переключатели для поиска и устранения неисправностей
• Как TB4 управляет всеми устройствами активации (датчиками, нажимными пластинами)

• Почему TB5 критически важен для электромагнитного замка и датчиков боковых экранов
• Где подключаются Stanley ProBeams на MC521 Pro (TB6)

• Как TB7 поддерживает устройства RS-485 и возможности дальнейшего расширения

Это видео предназначено для специалистов по автоматическим дверям, монтажников и бригад по обслуживанию зданий, которым необходимо четкое и практическое понимание проводки контроллера для эффективного и безопасного поиска и устранения неисправностей.

⸻
