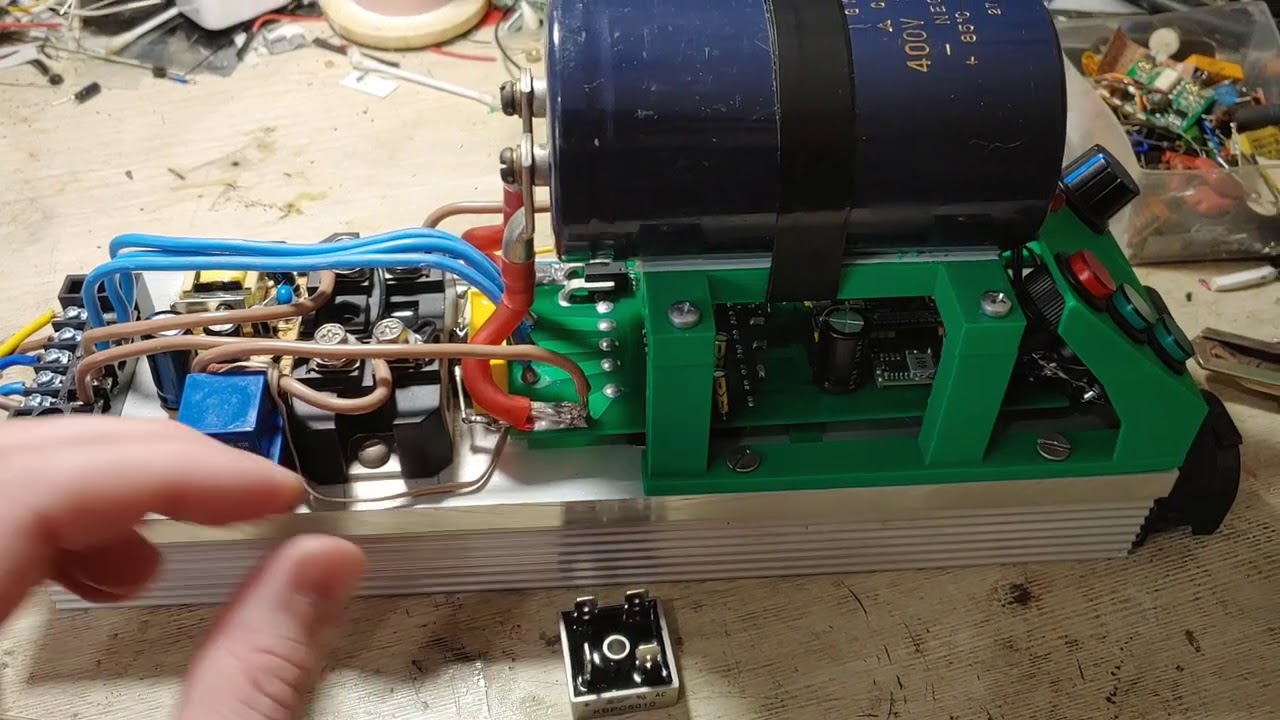

Дешман частотник на 5КВт, публикация проекта
Автор: Скифовский
Загружено: 2021-03-09
Просмотров: 40269
Описание:
ВНИМАНИЕ! Схема вторична и могут быть не точности. Обозначения на плате первичны! Дополнительные
шунтирующие конденсаторы на схеме не указаны.
Проект (перед прошивкой берите свежую версию!):
https://github.com/Skiff2/SimplyVFD_V3
Модуль: В варианте 50 и 75А (FSAM50SM60A/FSAM75SM60A)
Контроллер с программатором и без: https://ali.ski/Kri9y (STM32F103C8T6)
Датчик тока: https://ali.ski/1o1KLb (ACS758LCB-050B)
Диодный мост: https://ali.ski/ZTWnh (150А, конечно, хватит всем. НО. можно и скроить, поставив пару kbpc5010. будет дешевле, но...)
Реле мягкого старта: https://ali.ski/NUSYe
Экранчик: https://ali.ski/NJYYU- (в видео Color: Yellow Blue)
Массив ключей: https://ali.ski/T2Ve8 (ULN2003A)
Кнопочки из видео: https://ali.ski/ApoFr9 (Momentary)
Мелкая рассыпуха в корпусе 1206. Брал тоже на али, у разных продавцов.
