Телевизор Samsung UN46FH6030FXZA LED TV: нет подсветки. Проверка напряжения. Устранение неполадок...

Описание: Проверка напряжения поможет выявить проблему с блоком питания BN44-00564C, если подсветка отсутствует.
Нажмите здесь, чтобы узнать о запасных частях: http://www.shopjimmy.com/catalogsearc...

Обязательно сопоставьте номер панели и номер детали блока питания.

В этом видео мы покажем, как устранить неисправность, если у вас отсутствует изображение или пустой экран, но при использовании фонарика изображение на экране есть, и звук есть.
Это видео относится к блоку питания/плате светодиодов со следующим номером детали: BN44-00564C для модели телевизора Samsung UN46FH6030FXZA US02 и панели CY-DF460CSLV1H.
Светодиоды зависят от конкретной панели, поэтому для подбора подходящих светодиодов необходимо сопоставить номер на наклейке.
В этом видео мы демонстрируем проверку напряжения. Проверка напряжений поможет определить, вызвана ли проблема с подсветкой блоком питания/платой светодиодов или самими светодиодами.
Если вы не проводили проверку фонарика/подсветки, перейдите по ссылке в видео на проверку.
Если ссылки нет, перейдите на наш канал и найдите видео с проверкой фонарика. Если после проверки фонарика вы обнаружили, что изображение на экране есть при использовании фонарика, есть звук, но нет подсветки, продолжайте просмотр этого видео по устранению неполадок.
Для продолжения устранения неполадок вам понадобятся навыки, опыт и инструменты, необходимые для проверки напряжения на плате блока питания/светодиодов. Необходимо принять меры предосторожности, так как проверка напряжения может быть опасна на включенном телевизоре.
Я начал с того, что открутил винты и снял заднюю крышку с телевизора. Мы будем проводить проверку платы блока питания/светодиодов здесь, на панели.
Мы выделили эту плату в видео. При более подробном рассмотрении платы блока питания/светодиодов мы видим кабельное соединение, идущее от блока питания к светодиодам.

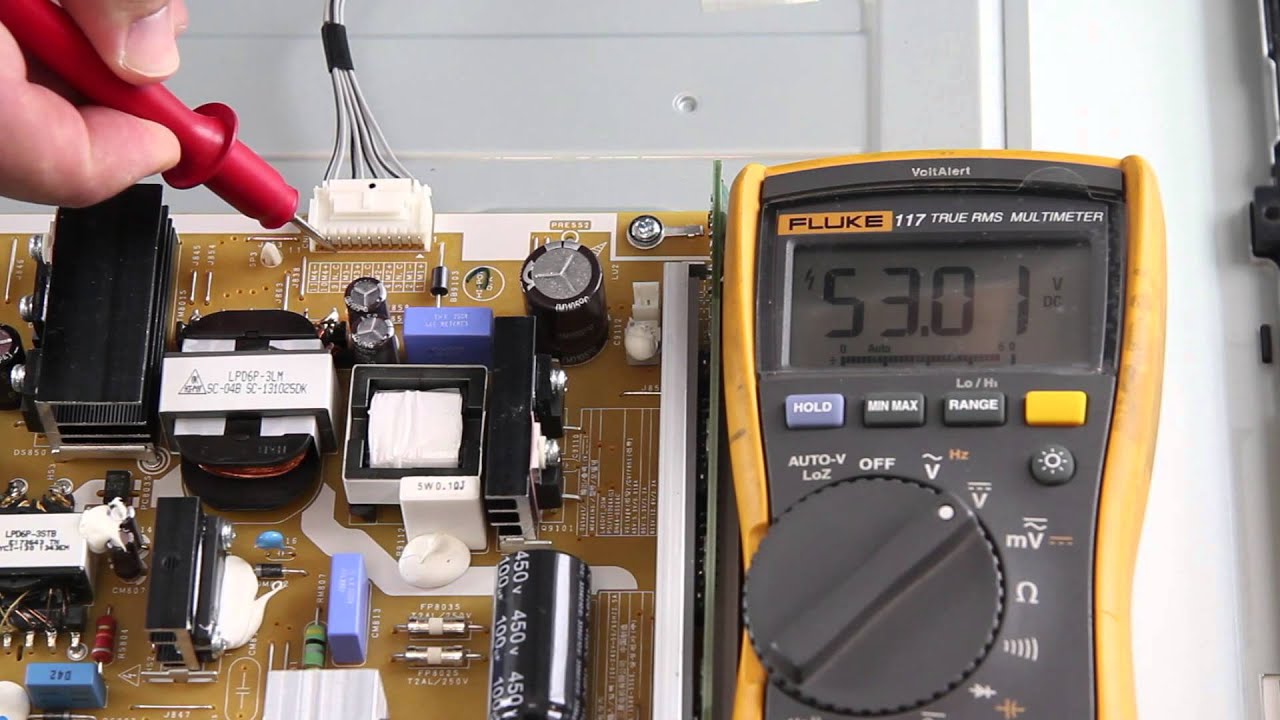

Я буду проверять напряжения в этом соединении.
В этом телевизоре четыре разных секции светодиодных лент, поэтому у нас есть 4 контрольные точки для проверки соответствующих напряжений.
Эти точки обозначены как M1+, M2+, M3+ и M4+.
Прежде чем начать проверку точек, я подключу телевизор и включу его с помощью контроллера-клавиатуры или пульта дистанционного управления.
Начну с M1+. Напряжение около 40 вольт. Это хорошо.
Затем проверю оставшиеся 3 контрольные точки, чтобы убедиться в их исправности.
Все контрольные точки показывают нормальное рабочее напряжение.
Прежде чем начать проверку точек, я подключу телевизор и включу его с помощью контроллера-клавиатуры или пульта дистанционного управления.
Если напряжение равно нулю или ниже нормы, это может указывать на проблему с платой питания.
Сначала отключите телевизор от сети, затем отсоедините кабель светодиодов и повторите проверку.
Показания выше нормы, что означает, что блок питания работает, но возникла проблема со светодиодами.
Если показания ниже нормы или равны нулю, то проблема в блоке питания.
Прежде чем начать проверку точек, я подключу телевизор к сети и включу его с помощью клавиатуры или пульта дистанционного управления.
Если напряжение значительно выше нормы, то, скорее всего, проблема в светодиодных лентах.
Перед заменой светодиодных лент необходимо отсоединить кабель светодиодов и повторить проверку. Сначала отключите телевизор от сети, затем отсоедините кабель светодиодов и повторите проверку.
Показания выше нормы, что означает, что блок питания работает, но возникла проблема со светодиодами.
Если показания ниже нормы или равны нулю, проблема, вероятно, связана с источником питания.

Если вы решили заменить светодиоды в телевизоре, вот несколько рекомендаций. Рекомендуется, чтобы замену выполнял квалифицированный специалист, так как во время замены существует вероятность повреждения панели телевизора. Если вы повредите панель телевизора, она не подлежит ремонту, и ваш телевизор больше не будет работать нормально.

Всегда меняйте все светодиодные ленты в телевизоре одновременно. Если одна из них вышла из строя, велика вероятность, что и у другой возникнет та же проблема.

При поиске сменных светодиодных лент обязательно найдите информацию о панели вашего телевизора и используйте её для поиска.
Информация о панели может быть указана на наклейке на панели или иногда на буферной плате телевизора.
Светодиодные ленты различаются по типу панели, а не по модели.
