Сенсорный экран iPhone XS не работает

Описание: Сегодня я решил проблемы с сенсорным экраном на устройстве iPhone XS, распространенной проблемой, с которой сталкиваются многие пользователи. Первоначально я проверил, правильно ли подключен разъем сенсорного экрана к материнской плате, но, к сожалению, сенсорный экран не реагировал.

✅ Инструменты 👉👉 https://movilone.eu

🔴 Наборы инструментов Kaisi для паяльной станции для материнских плат K303Pro:
https://s.click.aliexpress.com/e/_Dee...

Переходя к диагностике, я воспользовался тестером для измерения импеданса разъемов. Красный наконечник был соединен с землей, а черный — с контактными площадками. После получения значений я использовал инструмент типа ZXW, чтобы убедиться, что они находятся в пределах ожидаемых параметров. Этот процесс необходим для обеспечения отсутствия дефектов в разъеме и его соответствия стандартам качества. Оказалось, что один из контактов вышел из строя, что привело к потере связи.

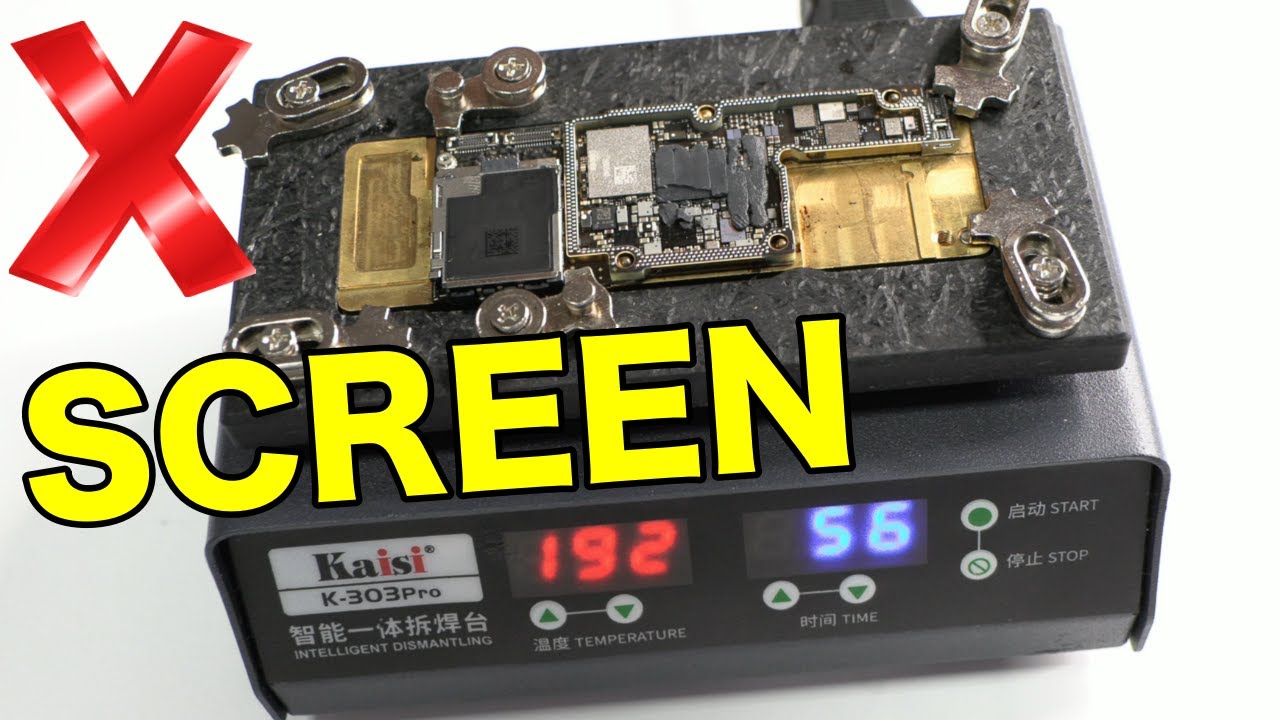

Чтобы решить эту проблему, мне пришлось разделить платы iPhone XS, для чего я использовал инструмент Kaisi K303 Pro. Это устройство нагревает материнскую плату до 180°C, облегчая разделение. Как до, так и после процесса необходим визуальный осмотр, чтобы убедиться, что компоненты не были повреждены во время разделения.

На протяжении всего процесса я использовал флюс, который помогает улучшить качество, предотвратить повреждение колодок и уменьшить окисление. При снятии верхнего слоя важно соблюдать осторожность и деликатность, чтобы не повредить прокладки. Наблюдая за результатом отделения под микроскопом, я увидел, что подушечки не потеряны, что предвещало успех восстановления. Примечательно, что в Испании такой ремонт может стоить от 100 до 120 евро, что усиливает потребность в профессиональной помощи для таких деликатных операций.

Далее я залил колодки специальными инструментами. Перед нанесением небольшого количества свинцового припоя с температурой 183°C крайне важно очистить контактные площадки от грязи и пыли. Перед началом пайки я обязательно очистил рабочую поверхность ватной салфеткой от остатков припоя.

После процесса пайки я рассмотрел проделанную работу с помощью микроскопа, который показал, что задача была выполнена эффективно и с большой точностью. Удовлетворенный результатом, я приступил к равномерному нагреву колодок инструментом при температуре 180-190°С, тем самым обеспечив надежное соединение между колодками.

Чтобы расплавить припой, я нагрел материнскую плату до 180°C. Достигнув температуры плавления, припой расплавился, что привело к идеальному соединению, также известному как пайка оловом. Для соединения плат iPhone XS я использовал инструмент, специально разработанный для приложения соответствующего давления для прочного и безопасного соединения. Этот инструмент обеспечивает большую безопасность, поскольку снижает вероятность коротких замыканий или сбоев между двумя слоями.

После трудоемкого процесса реболлинга и соединения плат я собрал устройство и был в восторге, увидев, что сенсорный экран теперь работает правильно. Это был долгий и кропотливый процесс, но то, как устройство возвращается к жизни, того стоило.

Меня зовут Леонардо, и если эта информация оказалась вам полезной, пожалуйста, поставьте лайк и поддержите мой контент. Я с нетерпением жду возможности поделиться с вами своими техническими путешествиями. До встречи в следующем видео!
