Моделирование сборок сверху вниз и снизу вверх с использованием Creo, Pro-E | Моделирование скеле...

Автор: ENGINEERING SPIRIT

Загружено: 2020-05-10

Просмотров: 8181

Описание: #TOPDOWN #BOTTOMUP #CREO #PROE

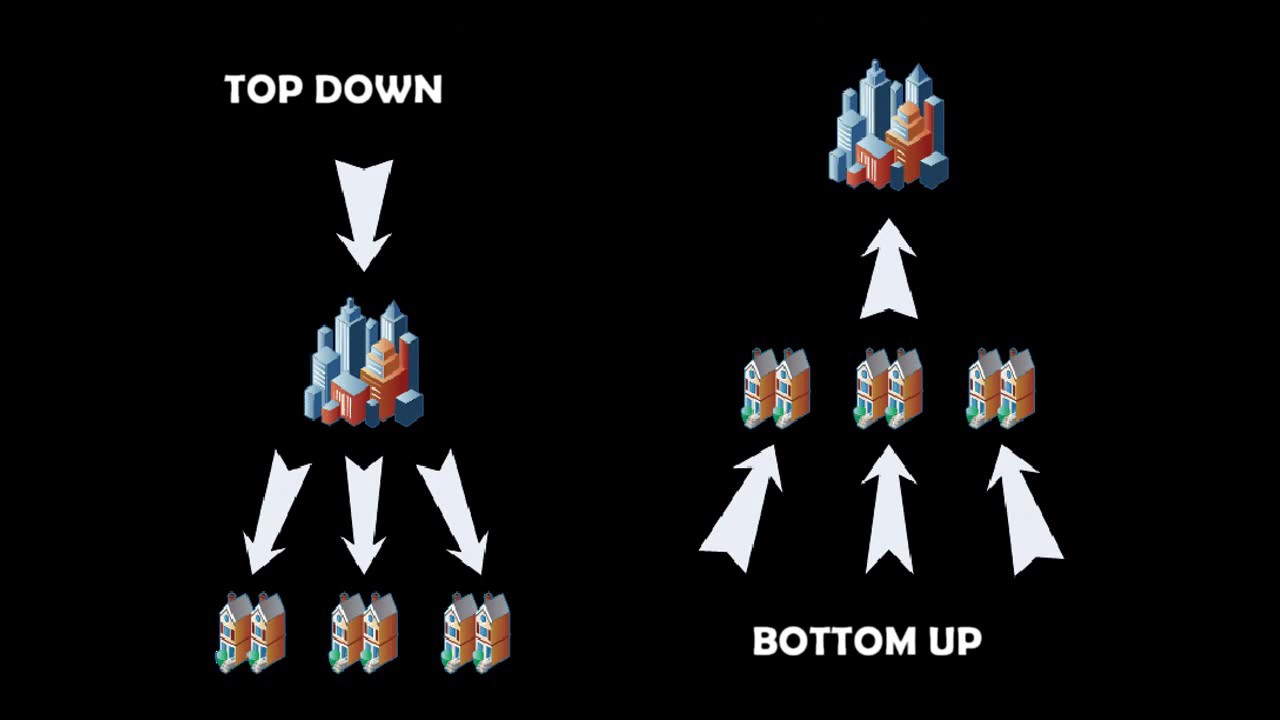

Моделирование сборки сверху вниз
Моделирование сборки сверху вниз — это метод моделирования, ориентированный на сборку, при котором проектирование сборки начинается с максимально возможного уровня, а отдельные детали и узлы определяются в контексте всей сборки. При таком подходе обычно сначала создается компоновка сборки, и эта компоновка используется для определения геометрии и положения отдельных деталей.
Этот подход часто используется в компаниях, где проектируемый продукт достаточно велик, чтобы для его завершения требовалось много людей. Старший проектировщик может создать первоначальную компоновку сборки, а затем разделить ее на логические узлы и детали для завершения остальной частью организации.

Моделирование сборки снизу вверх
Моделирование сборки снизу вверх — это метод моделирования, ориентированный на детали, при котором проектирование сборки начинается с основного структурного или функционального элемента, а отдельные детали проектируются относительно изолированно от всей сборки. Компоненты и узлы определяются по мере продвижения процесса к сборке верхнего уровня. При таком подходе, по мере завершения проектирования ключевого компонента, его геометрия может использоваться или не использоваться для проектирования связанных сопрягаемых компонентов.
Этот подход часто используется в компаниях, где проектируемый продукт достаточно мал, чтобы для завершения проектирования требовался один или несколько человек.

.................................................................................................................
Проектирование «снизу вверх»
Проектирование «снизу вверх» — это традиционный метод. Сначала вы проектируете и моделируете детали, затем вставляете их в сборку и используете сопряжения для позиционирования деталей. Чтобы изменить детали, необходимо редактировать их по отдельности. Эти изменения затем отображаются в сборке.
Проектирование «снизу вверх» является предпочтительным методом для ранее изготовленных, готовых деталей или стандартных компонентов, таких как крепежные элементы, шкивы, двигатели и т. д. Эти детали не меняют свою форму и размер в зависимости от вашего проекта, если вы не выберете другой компонент.

Проектирование «сверху вниз»
При проектировании «сверху вниз» форма, размеры и расположение деталей могут быть спроектированы в сборке. Например:
Вы можете смоделировать кронштейн двигателя таким образом, чтобы он всегда имел правильный размер для удержания двигателя, даже если вы перемещаете двигатель. SolidWorks автоматически изменяет размер кронштейна двигателя. Эта возможность особенно полезна для таких деталей, как кронштейны, зажимы и корпуса, цель которых в основном состоит в том, чтобы удерживать другие детали в правильном положении. Вы также можете использовать проектирование сверху вниз для определенных элементов (например, установочных штифтов) деталей, которые в противном случае проектируются снизу вверх.
Проектирование копировального аппарата может быть выполнено в виде эскиза компоновки, элементы которого представляют собой шкивы, барабаны, ремни и другие компоненты копировального аппарата. Вы создаете 3D-компоненты на основе этого эскиза. При перемещении или изменении размера элементов в эскизе SolidWorks автоматически перемещает или изменяет размер 3D-компонентов в сборке. Скорость и гибкость эскиза позволяют вам опробовать несколько версий проекта, прежде чем создавать какую-либо 3D-геометрию, и вносить множество типов изменений в одном центральном месте.
Преимущество проектирования сверху вниз заключается в том, что при внесении изменений в проект требуется гораздо меньше доработок. Детали умеют обновляться самостоятельно в зависимости от способа их создания.
Вы можете использовать методы проектирования «сверху вниз» для отдельных элементов детали, целых деталей или целых сборок. На практике проектировщики обычно используют методы «сверху вниз» для компоновки своих сборок и для учета ключевых аспектов нестандартных деталей, специфичных для их сборок.

В ЭТОМ ВИДЕО ОБЪЯСНЯЕТСЯ РАЗНИЦА МЕЖДУ ПОДХОДАМИ К ПРОЕКТИРОВАНИЮ СБОРОК «СВЕРХУ ВНИЗ» И «СНИЗУ ВВЕРХ».
Я ОБЪЯСНЯЛ, КАК СОЗДАТЬ СБОРКУ С ПОМОЩЬЮ ПОДХОДА «СВЕРХУ ВНИЗ» С ИСПОЛЬЗОВАНИЕМ CREO/PROE.
Я ОБЪЯСНЯЛ, КАК СОЗДАТЬ СБОРКУ С ПОМОЩЬЮ ПОДХОДА «СНИЗУ ВВЕРХ» С ИСПОЛЬЗОВАНИЕМ CREO/PROE.
