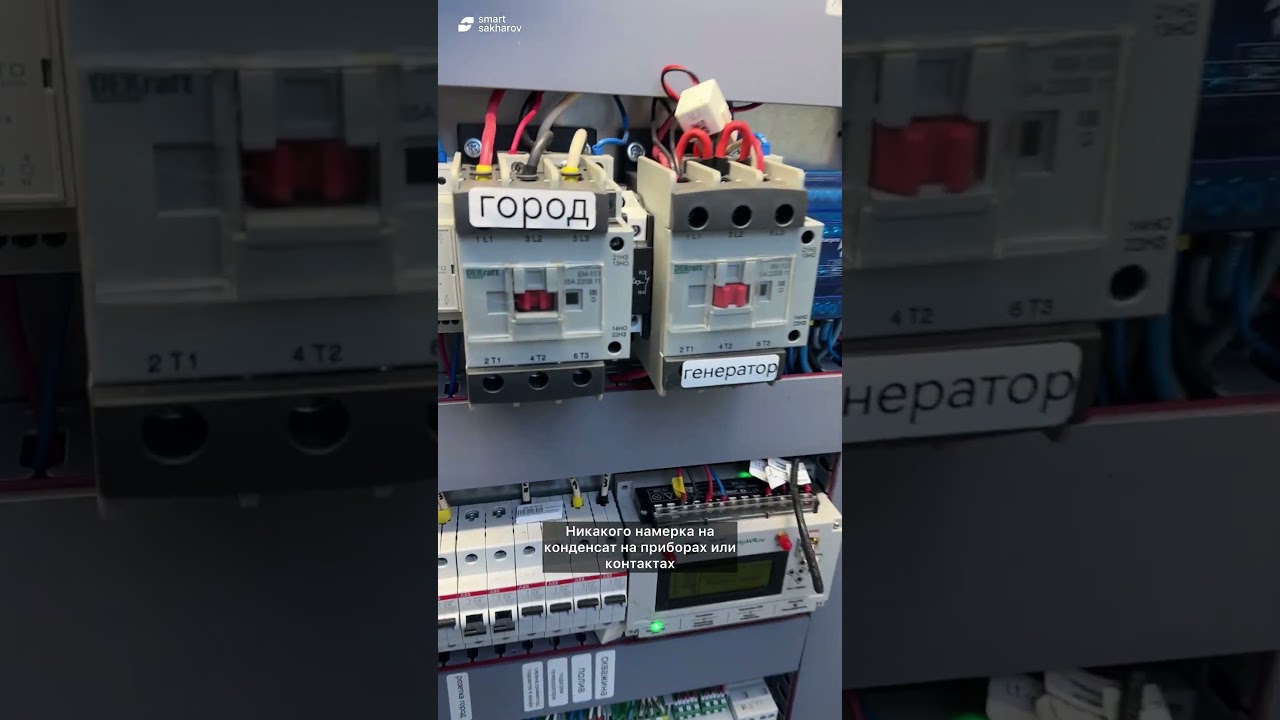

Центральный уличный электрощит без утепления

Описание: Подробнее в нашем telegram канале https://t.me/smartsakharov.

У меня на участке все коммуникации собраны в один электрощит ДКС уличного исполнения, от него уже распределяются по получателям – дом, скважина, уличное видеонаблюдение, автоматика ворот, ландшафтное освещение, управление генератором, различные мониторинги.

Уличный он по многим причинам. Размер (ВxШxГ) 1400x800x300 - для моего дома занять такой объем непозволительная роскошь. К тому же, иногда он пищит, гудит и щелкает. В проекте ландшафта, хоз. построек с центральными коммуникациями не предусмотрено, поэтому улица. И я такой не один, запросы на подобное исполнение приходили еще до монтажа у меня дома, поэтому нужен реальный опыт.

Спроектировать электрощит и выбрать правильный размер было несложно, все приборы вписались идеально. Сделал я и теплорасчет. Это тоже несложно. Есть объем, есть примерное выделение тепла приборами внутри, можно понять сколько не хватает и какими будут потери.

Тяжело было отказаться от мысли, что щит утеплять на самом деле не нужно. Утепление требует наличия вентиляции, а все вместе это слишком специфичные доработки или покупка щита совершенно другого уровня.

Доверился теории и не зря. Щит не утеплен, есть пассивная вентиляция, также движение воздуха обеспечено активным обогревателем на DIN рейку EKF PROxima Quadro 200Вт. Всего 200Вт, а фактически около 180! При температуре на улице -11°C внутри +1, при -20°C уже -5°C.

На эти числа я и ориентировался. -5°C – предел, который выбрал для себя, т.к. его поддерживает практически любая бытовая электроника. -20°C – как ориентир средней температуры для длительных заморозков. Само оборудование в щит подбиралось с широким температурным диапазоном (минимум -15°C) и способно работать вообще без подогрева. Даже PoE коммутатор (внизу справа) промышленного исполнения с допусками от -30 до +65 °С.

Идея и реализация оказались отличными и полностью себя оправдали. Подогрев работает, ничего не перегревается, нет инея и конденсата. Управляется всё умным домом, но может работать и полностью автономно и механически благодаря NC термостату EKF.

Щиту мы ставим 👍 и смело применяем на практике.
