Описание: Hola, en este nuevo video dedicado al oficio de la calderería industrial, vamos a introducirnos al desarrollo plano de intersecciones de tubería, comenzando por una intersección a 90º de tuberías de diámetros diferentes, siendo esta centrada, es decir, los ejes se cortan en un punto.
Esta intersección puede usarse como derivación de tuberías y salidas o bocas de inspección de tanques y sistemas de tuberías (boca de hombre o manhole). La forma de esta intersección se conoce con distintos nombres: boca de pez, pescado o lagarto...
Este sería el enunciado:
Desarrollo Plano de 2 piezas resultantes de la Intersección de una tubería principal de diámetro exterior 1555 y una salida en "T", como "boca de inspección" de diámetro exterior 1016, a 90º centrada en su eje, ambas piezas con chapa de espesor 10 mm. La tubería principal tendrá un largo de 2000 m, y la salida secundaria tendrá sobre la proyección de la principal sobresaldrá 540 mm.

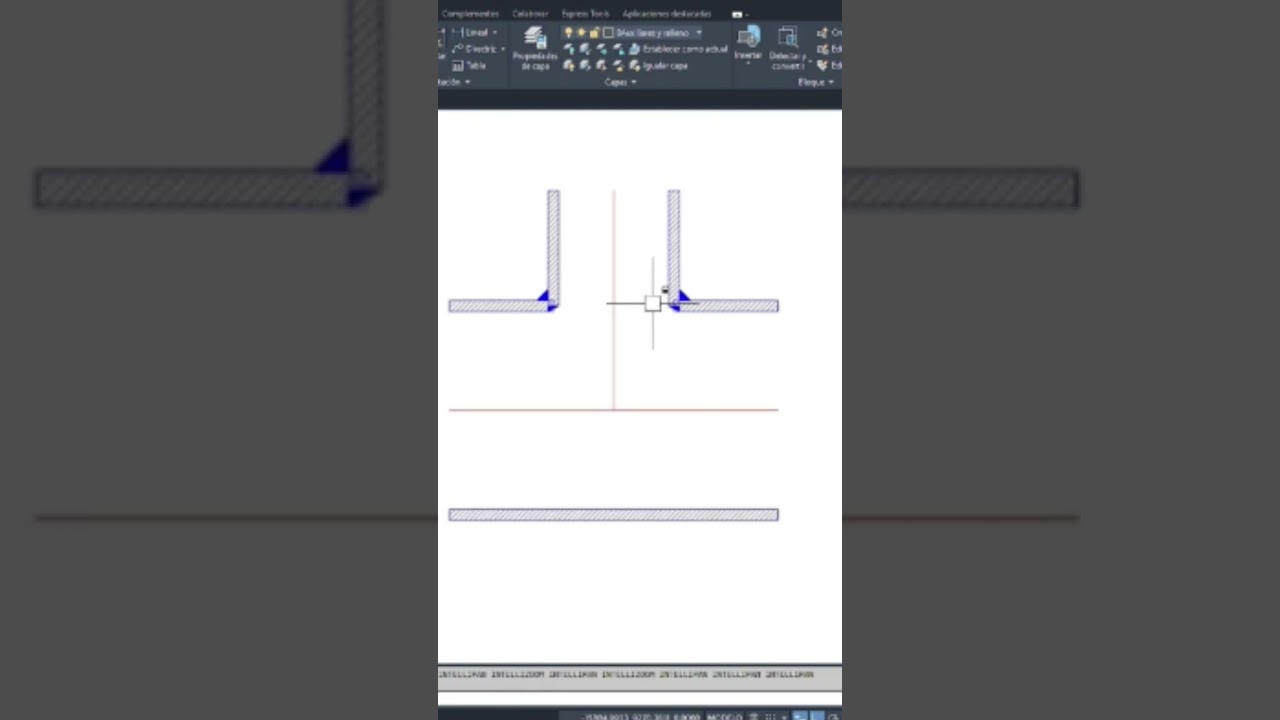

Aunque existen varias posibilidades de desarrollar los diámetros de la pieza principal y la salida, en función de la geometría de la intersección, las principales son las llamadas “stub on” y “stub in”, aunque existen variantes. En este caso, hemos optado por desarrollar ambas piezas a ejes neutros, por lo que asumimos un pequeño “solape de materiales”, que habrá que corregir con mecanizados en el taller. Igualmente, al trabajar con un CAD que no dispone de herramientas de desarrollo de chapa, y usar exclusivamente geometría 2d, debido a la influencia del espesor de la chapa y su comportamiento al curvarla, no podemos encontrar directamente una solución exacta, por lo, siempre habrá que corregir con mecanizado y saludadora estos pequeños errores.
Podemos ver también algunos métodos de modelado 3d en autocad de intersección de tuberías, sin desarrollos planos, en los siguientes videos:
   • Video 20 Intersección de tuberías 1
   • Video 20 Intersección de tuberías 2
   • Video 20 Intersección de tuberías 2 Pro
   • Video 20 Intersección de tuberías 3 Sólidos
   • Video 20 Intersección de tuberías 3 Sólido...
Voy a usar mi plantilla personal, que podéis conseguir a través del video:
   • Video 002 Gestión de las plantillas 2023 0...
Partimos de una configuración personal de AutoCad, que podéis ver en el video que os enlazo:
   • Video 001 Configuración inicial - AUTOCAD ...
Podéis seguir la lista de reproducción completa dedicada a la calderería:
   • Calderería y Fabricación Mecánica
El video me ha quedado un poco largo, y probablemente publique videos adicionales con algunas “partes” del video, que mantengan cierta “independencia” para hacerlo más asequible. O iré dejando los enlaces en la descripción.
¡¡Hasta el próximo video!!
