0449: Riparazione (parte2) Ballast Starter lampada allo Xeno

Описание: $2 for 10 PCBs (24 hour quick turnaround): https://jlcpcb.com/
o Parte 1 (video #435):    • 0435: Riparazione Ballast lampada allo Xen...
o Altro video Ballast:    • 0353: Riparazione (?) Driver Lampada Xeno
o Forum: http://mylothehack.altervista.org/forum/
o Website: http://mylothehack.altervista.org/
o Complete Video List and Sources : http://mylothehack.altervista.org/ope...
Piccolo annuncio relativo al concorso sul mio forum relativo ada riparazione (video #443: Riparazione caricabatterie,    • 0443: Riparazione Caricabatterie SuperPowe...  ).

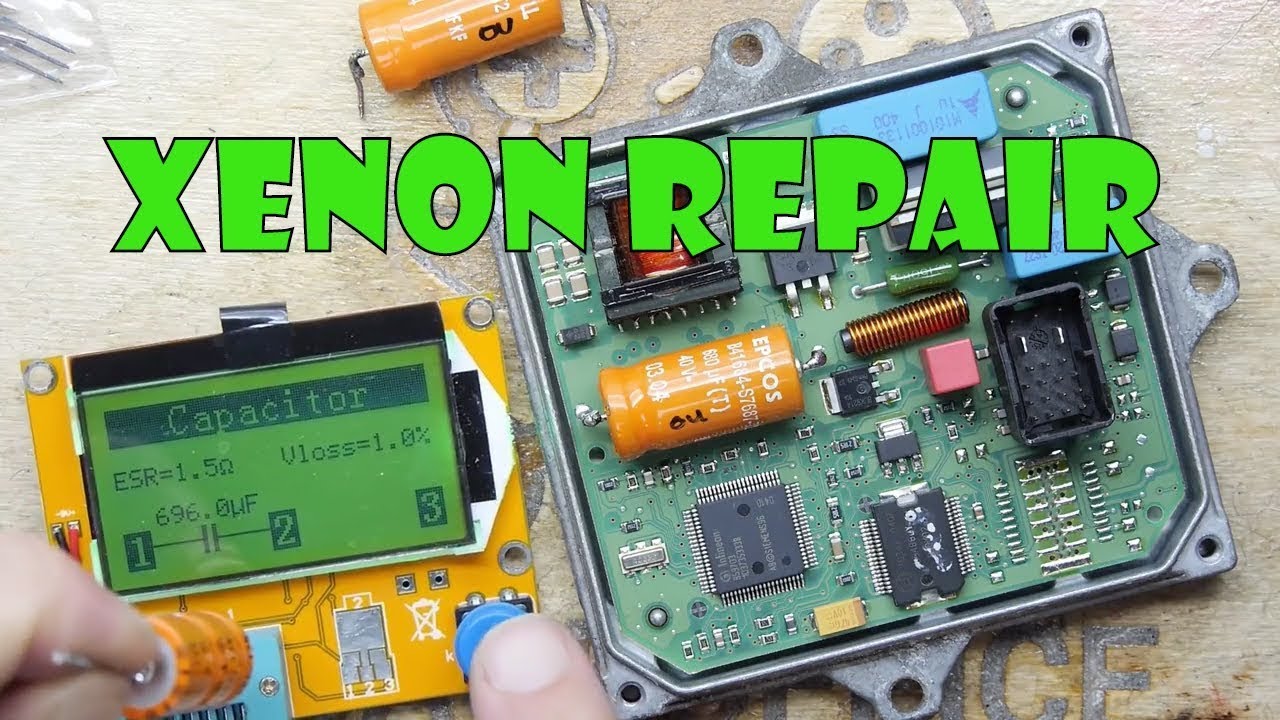

Per completare la riparazione, Stefano mi ha spedito due lampade allo Xeno h7 ed un ulteriore starter da esaminare. Collegando il ballast esaminato nel video #435, non riesce ad accendere la lampada. Apro il contenitore e noto che c'è un condensatore con il pin staccato dal circuito stampato. Essendo un PCB con substrato metallico i pin sono saldati in maniera superficiale e quindi sono più suscettibili alle vibrazioni. Eseguo la saldatura e alimento il ballast con un alimentatore da banco a 12V. La lampada si accende e assorbe 3.5 Ampere. Poi esamino il filtro anti disturbo tramite multimetro ed identifico un diodo di bypass del condensatore antidisturbo ed un transil posto sui terminali + e -.
In ultimo analizzo due starter inviati sempre da Stefano. In un caso ho trovato il trasformatore Alta tensione in corto circuito. Nell'altro caso invece lo starter sembra essere integro.
