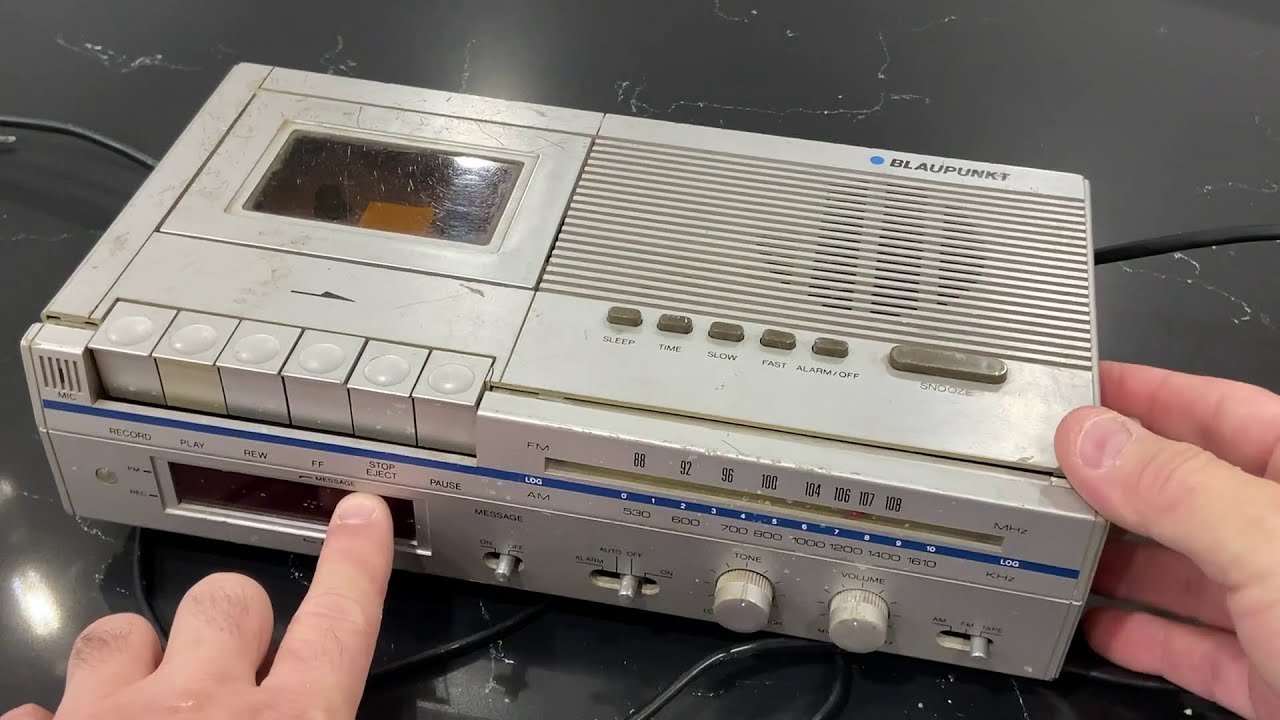

Часть 1. Разборка РЕДКОГО винтажного кассетного радиобудильника Blaupunkt HCX-150!
Автор: DevHackMod Channel
Загружено: 2025-10-04
Просмотров: 389
Описание: Работаю над починкой этого винтажного, крайне редкого кассетного радиобудильника Blaupunkt HCX-150, сделанного для Южной Африки, 220-240 В переменного тока 50 Гц, чтобы он работал от 120 В 60 Гц! (См. часть 2 исправления здесь: • Part 2 Fixing South African Friend's Rare ... ). Я нигде не могу найти ни брошюры, ни схемы, ни руководства по нему! Сначала я модифицировал шнур питания, чтобы можно было проверить его на более низком напряжении, чтобы определить номинал трансформатора и какое напряжение подается на основную плату. Он обеспечивает 4,4 - 0 - 4,4 В (средний отвод) при 120 В, что примерно равно 9-0-9 В на предполагаемом входе 240 В. Затем я заменил резиновый пассика на кассете и закрепил пружину механизма выброса. Некоторые исследования MM5402N показывают, что у него есть выбор 50/60 Гц на контакте 36, который мне также нужно будет модифицировать. Теперь мне нужно найти недорогой трансформатор со средней точкой (16 В на 18 В), рассчитанный на подходящую мощность (мощность тоже неизвестна, но, по оценкам, около 6 Вт). Если у вас есть информация об этом устройстве, инструкция, схемы или вы можете подсказать, как его починить, пожалуйста, напишите в комментариях!
