Руслан Анищук: Ремонт объектива Калейнар 3Б 150mm F/2.8

Описание: Гость блога Руслан Анищук (http://vk.com/id65923760) расскажет, как починить объектив Калйнар.
Здравствуйте, сегодня я хотел бы вам показать ,что ремонт советского объектива возможен в домашних условиях. Почему ремонтировал сам, почему мастеру не отдал. Причина ремонта неработающая диафрагма. Дело в том что мастеру я отдавал ,но мне вернули объектив в нерабочем состоянии через неделю ,уверяя меня в том, что сделать его невозможно. Основная причина не хватало винтов,а других не было у мастера. И тут я решил надо попробовать сделать ведь объектив
хороший. Ремонт у мастера мне бы обошелся в 1000 р.

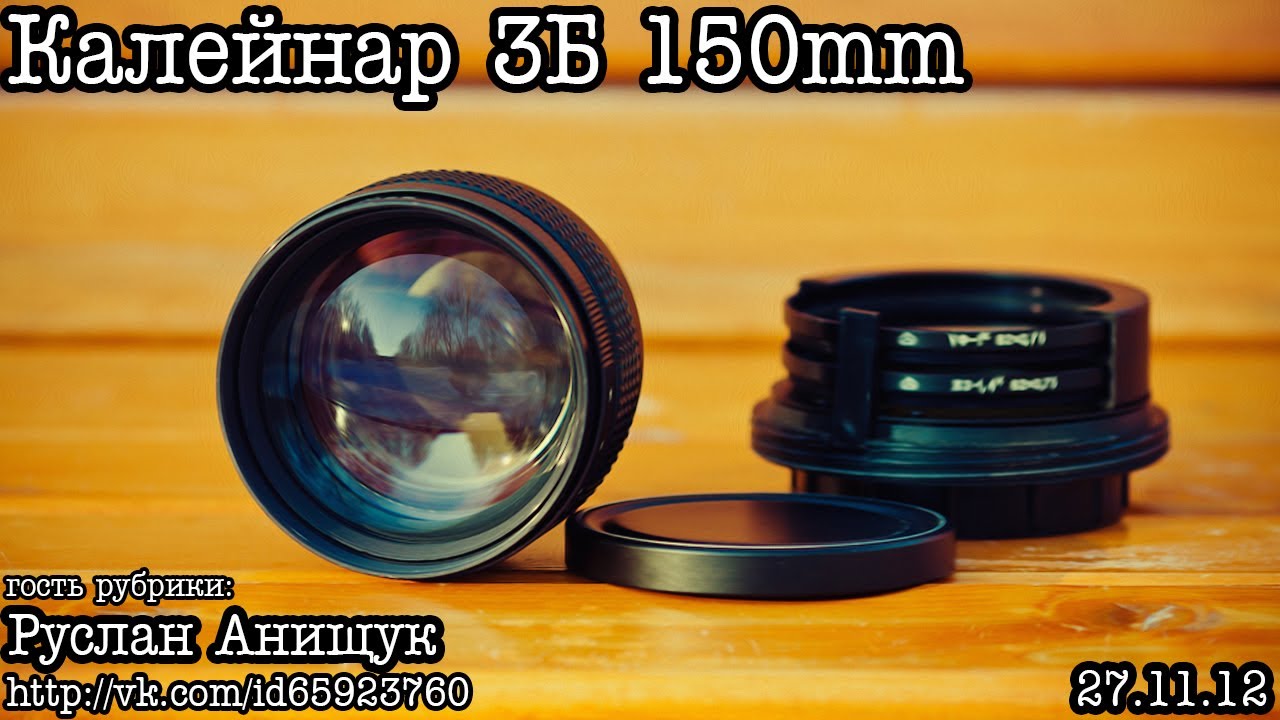

Объектив Калейнар 150мм F 2.8
1.На видео изображен уже разобранный объектив. Начинаем сборку с диафрагмы. Правильная укладка лепестков диафрагмы гарантирует вам правильную ее работу.
2.Далее прикручиваем кольцо на 3 винта, а так же закрепляем на него рычаг хода диафрагмы, он серого цвета. Далее проверяем правильное расположение лепестков диафрагмы и ее ход, она должна ходить свободно. Если ее клинит, то выполните следущее: отверните и заверните винт который крепит пружину,
Далее вы видите кольцо которое будет управлять диафрагмой, я его одел только для примера, на самом деле его нужно установить в модуль с задней линзой объектива, как это показано на видео. Так же в модуль с линзой устанавливаем бегунок, при этом нужно попасть в две прорези, как показано на видео.
Одеваем модуль в сборе на линзоблок с диафрагмой .Закручиваем 3 винта что бы соединить эти 2 модуля вместе. Еще один винт будет стопорить нашу диафрагму в максимальных ее значениях от 2.8 до 16.
3.Если у вас есть винты, то прикручивайте бегунок к 2-ум отверстиям, если они болтаются или их нет выполняем ремонт.Для этого я нашел крепкую проволоку которая с гнется с трудом и согнул ее в виде русской буквы "П" вставил в 2 отверстия где крепится бегунок и сверху расплавил паяльником припой.
4.Проверяем работает ли диафрагма.
Если вам нужен щелчковый механизм, который позволяет закрывать диафрагму на пол ступени то закрутите винт с пружинкой в отверстие, обязательно там должен быть маленький шарик, который скачет по прорезям, предоставляя нам эту функцию. Если вы хотите, что бы диафрагма двигалась плавно например, как на гелиос 44 ,то не устанавливайте этот винт с пружинкой и шариком, он ни на что больше не влияет.
5.Одеваем фокусировочное кольцо на наш собранный линзоблок, обратите внимание на прорезь на фокусировочном кольце,оно должно совпасть со штырьком прыгалки нашего линзоблока. Вкручиваем 3 винта в фокусировочное кольцо.
6.Берем хвостовик объектива и вставляем кольцо так что бы совпали отверстия.
7.Прикручиваем 3 самых длинных винта в хвостовик. Объектив полностью готов.
