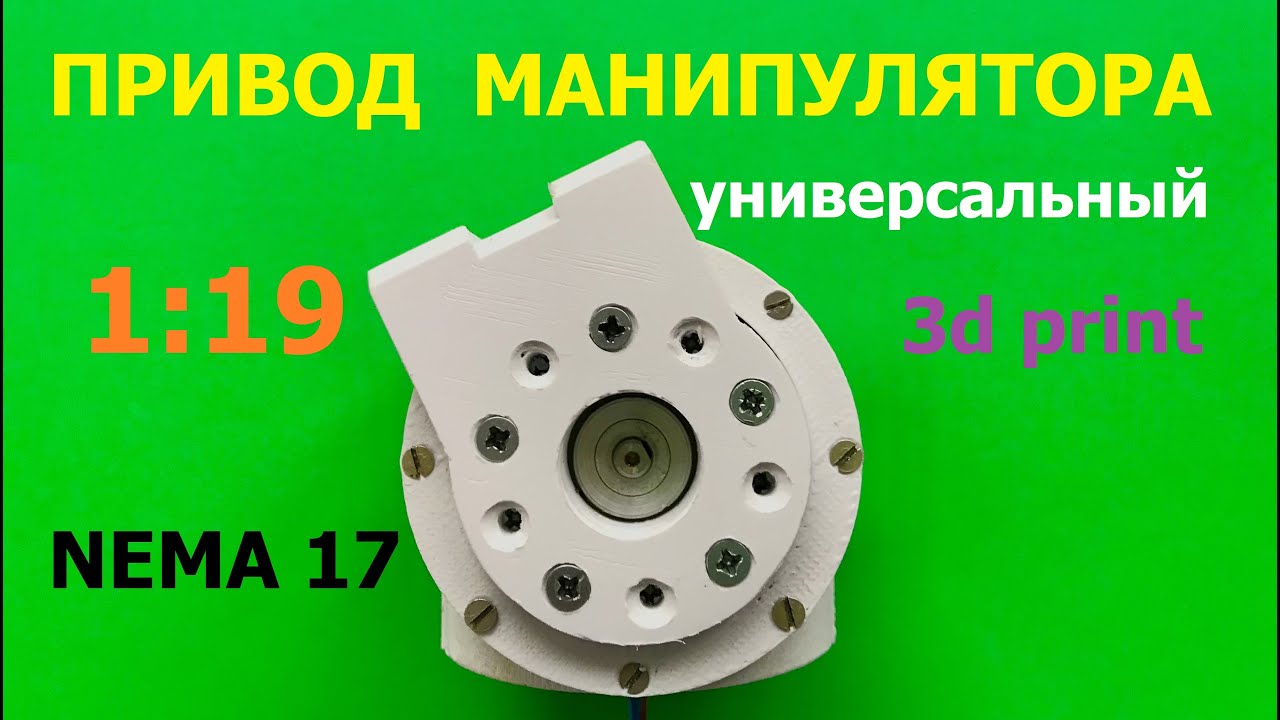

Универсальный привод манипулятора на Nema 17

Описание: Универсальный безлюфтовый волновой редуктор с промежуточными телами качения (ПТК) и передаточным числом 19 изготовлен на 3д принтере. В этом приводе могут использоваться любые шаговые моторы Нема 17! Привод создан для замены серво в манипуляторе    • ОБУЧАЕМЫЙ МАНИПУЛЯТОР (5+ осей) НА 3Д ПРИН...

В качестве тел качения используются стальные шарики для пневматики диаметром 4,5 мм.
Генератором волн в редукторе является подшипник 6805 (25х37х7).
Подшипник выходного вала 6808.
Для надежной посадки эксцентрика на вал Нема 17 используется шестерня ременной передачи 20T-GT2-D5mm.
Расчет и построение рабочего профиля можно посмотреть здесь:    • Волновой привод с ПТК 1:23 / Wave actuator...  .
Плейлист по редукторам    • Как сделать редуктор
Другие варианты оригинальных самодельных устройств можно посмотреть здесь:    / sergeydorosh

Детали редуктора изготовлены из пластика АБС (температура: сопла 240 С, стола 100 С, диаметр сопла 0,4 мм, заполнение 50%)

В связи с запретом монетизации канала и отключения рекламы получить файлы к этому видео можно за символическую плату 100 руб на карту Сбера или PayPal.
Эти деньги пойдут на поддержание канала. Заявку на файлы можно отправить на почту: [email protected]

Профессионалов прошу не подписываться на канал, мне конкуренты не нужны! )))

Детали привода изготовлены на самодельном 3д принтере    • Как сделать 3Д принтер Ч.1 / How to make a...
