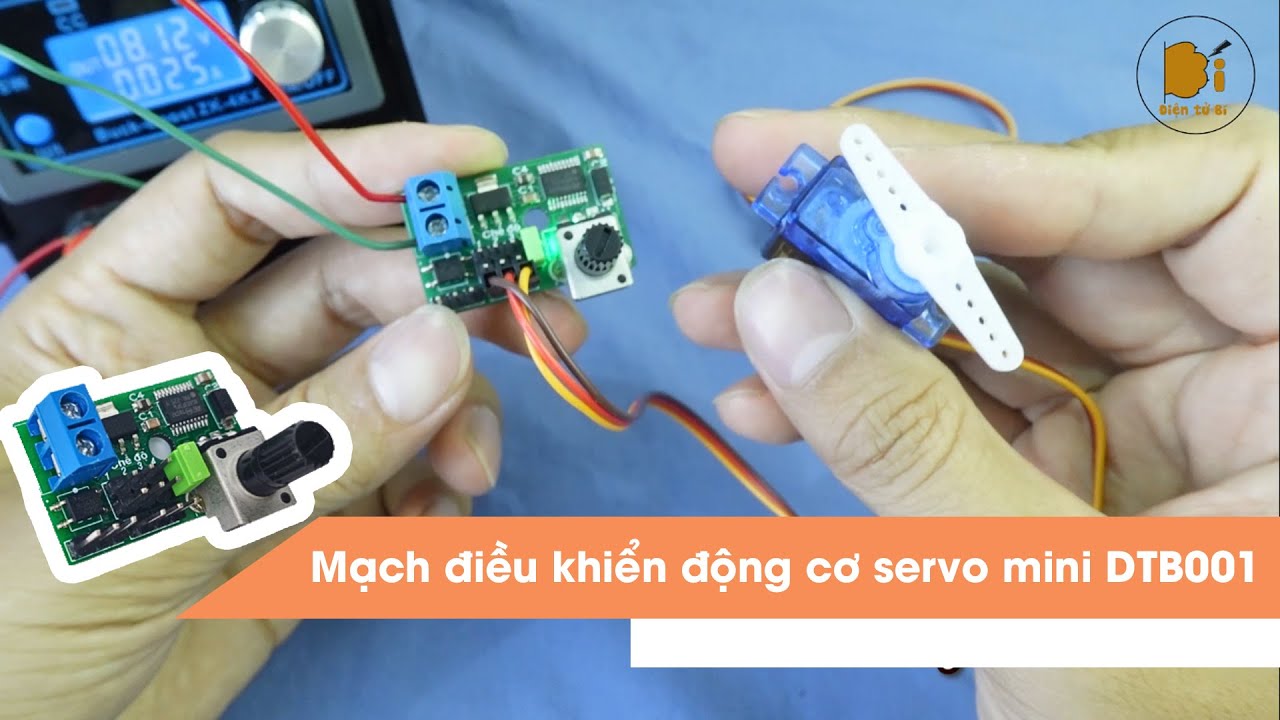

Mạch điều khiển động cơ servo mini DTB001 SG90 MG90S MG995 MG996R | Điện Tử Bí

Описание: #linhkiệnđiệntử #chếcháo #Điệntửbí
Lưu ý : Mạch không bao gồm động cơ servo
Mạch có 2 phân loại : dùng nguồn 5V và dùng nguồn từ 7V đến 12V
Mạch có 4 chức năng có thể chuyển đổi chức năng bằng jumper trực tiếp trên mạch .
mạch có thể dùng để điều khiển mô tơ servo SG90 , MG995và một số loại servo tương tự khác .
Mạch dùng để điều khiển góc động cơ khi được kích .
Mạch có thể kích bằng mức cao hoặc mức thấp bằng cách chuyển jumper trực tiếp trên mạch ,
Điều khiển góc qua chiết áp có trên mạch .
1.Chức năng M1 : có tín hiệu kích thì servo sẽ quay đến góc như đã điều chỉnh ở chiết áp và chỉ quay về vị trí ban đầu khi thả tín hiệu kích.
2.Chức năng M2 : khi có tín hiệu kích servo sẽ quay đến góc đã điều chỉnh ở chiết áp và sau 2 giây servo tự động quay về vị trí cũ cho dù tín hiệu kích vẫn còn.
3.Chức năng M3: khi có tín hiệu kích servo sẽ quay đến góc như đã điều chỉnh và khi có 1 tín hiệu kích tiếp theo thì servo sẽ quay về vị trí ban đầu và tiếp tục nếu có tín hiệu kích thì servo tiếp tục hoạt động theo quy trình trên.
4.Chức năng M4: chức năng này mạch không dùng đến tín hiệu kích , servo sẽ quay theo tín hiệu điều chỉnh từ chiết áp .
