MEDICIÓN DE RED CAN CON MULTÍMETRO y OSCILOSCOPIO
Автор: ASESORÍA TÉCNICA AUTOMOTRIZ
Загружено: 2021-04-11
Просмотров: 24249
Описание:
Indicaciones fáciles para tomar la medida de resistencia interna de la red CAN y su voltaje de operación.

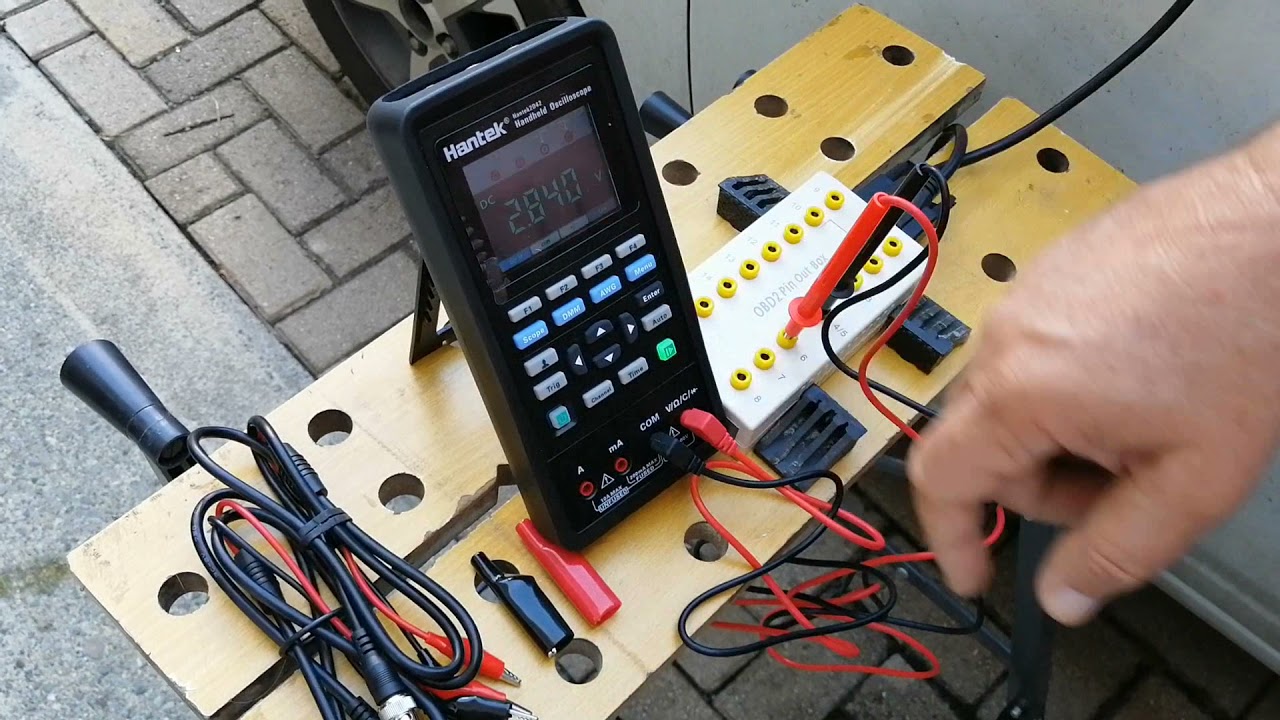

La medición fue realizada utiliando el modo de multímetro para la primera parte y el modo osciloscopio para la segunda parte.
Los valores en resistencia deben estar al rededor de 60 ohmios y el voltaje de operación para la red CAN de alta deben ser superiores a 2.5 V. Para los voltajes de operacion en la red CAN de baja, éstos deben estar por debajo de 2.5 voltios.
En la señal tomada con el osciloscopio, ambas formas de onda deben ser iguales y opuestas una con respecto a la otra (modo espejo) indicando que ambas redes estan normales. Las diferencias en tension (voltaje) o tren de pulsos con respecto una de la otra indicará una anomalía en comunicación y es posible que algún módulo no funcione correctamente. Se recomienda que para estos casos, se verifique la alimentación y la tierra del módulo afectado.
Equípo utilizado para la medicón: HANTEK 2D42 https://es.aliexpress.com/item/330341...
