Aula 10 | Dimensionamento das Tubulações de Água Fria, Casa Completa, Passo a Passo, Planilha Excel

Описание: Chegamos à Aula 10! 🏠 Depois de dominarmos o dimensionamento de bombas (Aula 8) e as perdas de carga, é hora de aplicar esse conhecimento fundamental no projeto completo de uma residência. Este vídeo foca no Dimensionamento das Tubulações de Distribuição de Água Fria de uma casa, mostrando o processo real e detalhado que você precisa seguir em seus projetos. O professor Samuel João da Silveira compartilha a terceira tentativa de gravar este material, garantindo um caminho claro e prático, esquematizado desde a caixa d'água até cada ponto de consumo (chuveiro, lavatório, pia da cozinha, máquina de lavar).

O ponto de partida é o mapeamento dos trechos. Você verá como cada segmento da tubulação (ex: Trecho Caixa-A, Trecho A-B, B-C) é definido no projeto para que as dimensões exatas possam ser retiradas. Em seguida, aplicamos a tabela de Pesos Relativos para determinar a vazão de cada ponto, como 0,3 para lavatório ou vaso sanitário e 0,7 para máquina de lavar ou pia de cozinha. O grande desafio, contudo, é o dimensionamento do diâmetro. A norma de 98 é revisitada, pois a de 2020 não especifica diretamente o dimensionamento.

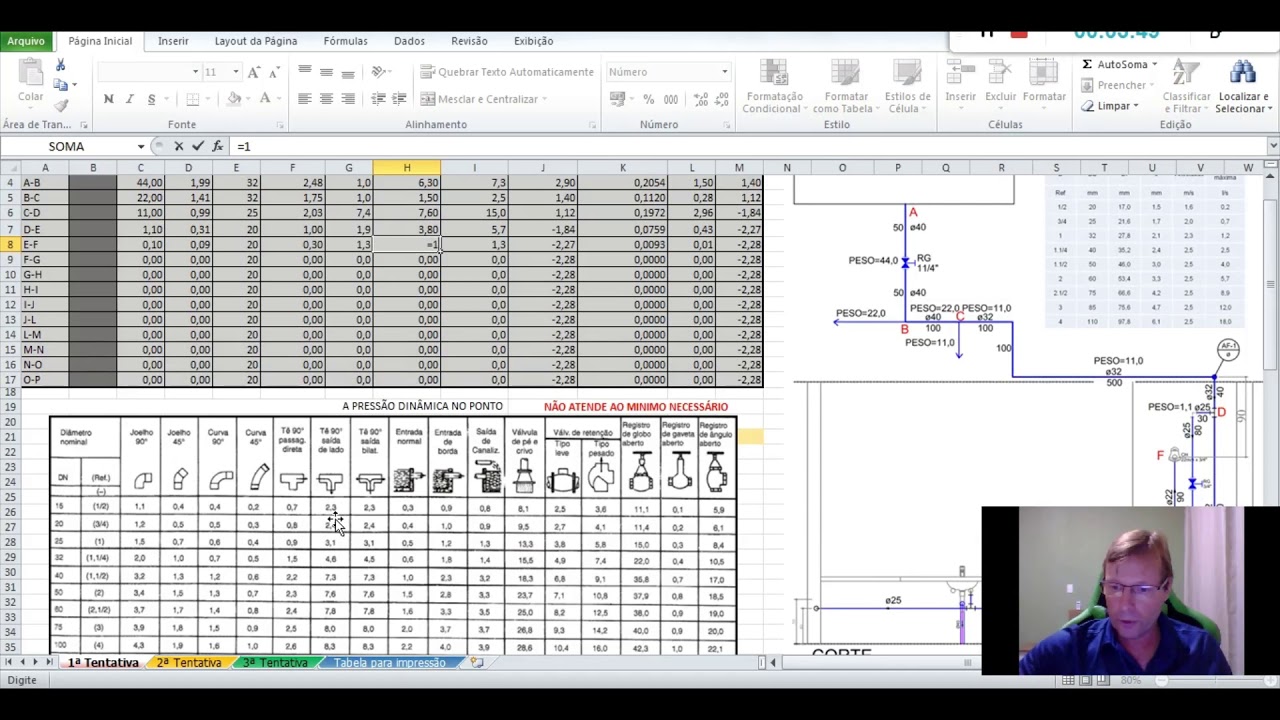

O cálculo do diâmetro é feito através de fórmulas que garantem que a velocidade da água fique abaixo de 1,5 m/s, uma prática de segurança fundamental. O segredo, novamente, é trabalhar com o diâmetro interno da tubulação, e não o nominal/comercial, que é apenas uma referência. A planilha Excel é a ferramenta de trabalho, onde o professor mostra como o diâmetro interno é utilizado para calcular a Perda de Carga Unitária ($J$) ao longo da tubulação, usando a fórmula de perda de carga que relaciona vazão e diâmetro.

O dimensionamento segue o fluxo: de cima para baixo. É crucial começar pela caixa d'água, calculando a Pressão Disponível (ou Pressão Residual) trecho a trecho. Para calcular a perda total, utilizamos o Comprimento Equivalente, convertendo cada conexão (registro, joelho, Tê) em metros lineares de tubo. Você verá como a perda de carga em um ponto específico, como o registro de pressão do chuveiro, deve ser calculada separadamente com uma fórmula específica. Este procedimento deve ser seguido até a última linha para garantir a pressão mínima em todos os pontos. Se este dimensionamento prático foi útil, inscreva-se no canal para a próxima aula sobre barriletes, curta o vídeo 👍, comente suas dúvidas sobre perda de carga no registro de pressão e compartilhe com quem precisa de um projeto impecável!


No link abaixo você poderá fazer o download da planilha que usei no exemplo do dimensionamento do apartamento completo que apresento no vídeo final dessa série.
