7.3 - Hallar el ángulo en verdadera magnitud entre recta y plano proyectante vertical.
Автор: EDUCALE . COM
Загружено: 2024-12-06
Просмотров: 208
Описание:
Web de seguimiento: https://educale.com/newdihedral/

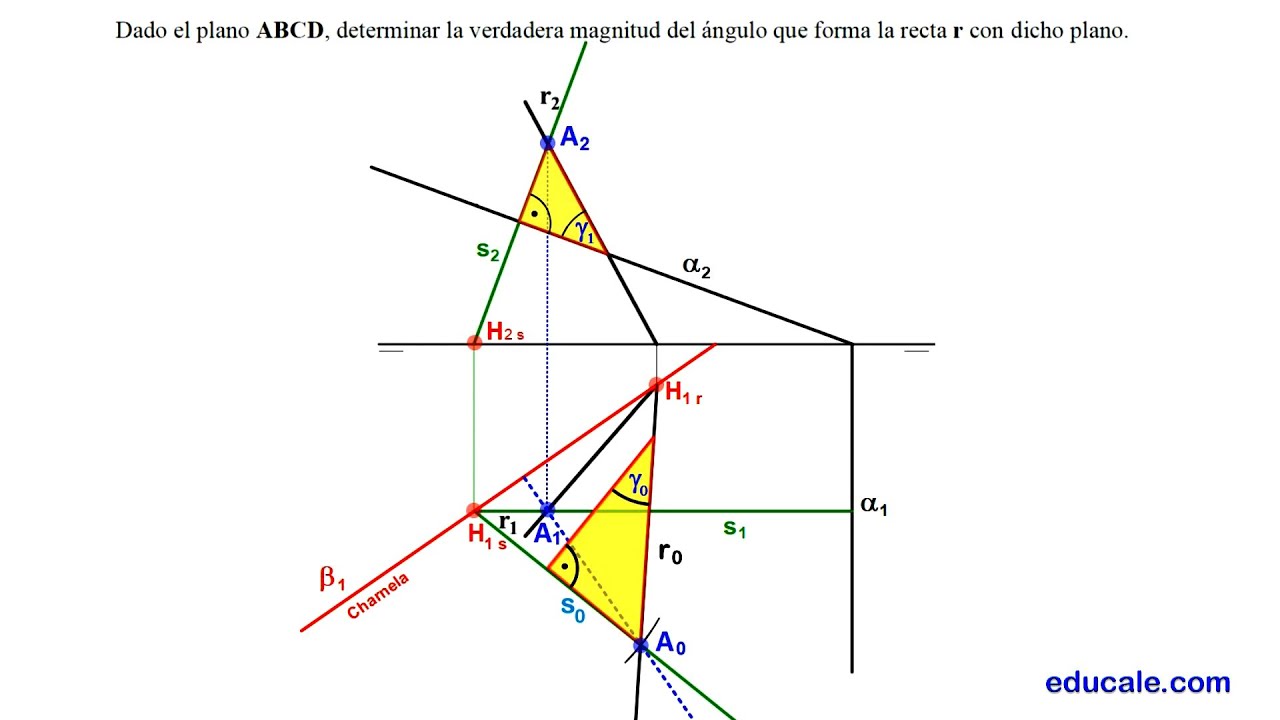

Elegimos un punto cualquiera A de la recta dada.
Por este punto, pasamos una recta s perpendicular al plano, sabiendo que la perpendicularidad entre rectas y planos es directa.
Hallamos las trazas horizontales de estas dos rectas.
Uniendo estas trazas, dibujamos la traza horizontal del plano que las contiene.
La recta s es una recta frontal del plano
Se abate el punto A mediante el método de abatimiento de la recta frontal del plano.
Unimos el punto A abatido, con las trazas horizontales de las rectas que forman este plano, para dibujar estas rectas abatidas.
Ya en abatido, por cualquier parte de la recta s perpendicular al plano, se dibuja un segmento perpendicular a ella, trazando un triángulo rectángulo solución.
El ángulo que forma la recta con el plano, es el ángulo agudo opuesto al punto A abatido de este triángulo.
