Пример 2. Развертка шестиугольной призмы с гранью, наклоненной к вертикальной плоскости, и сечени...

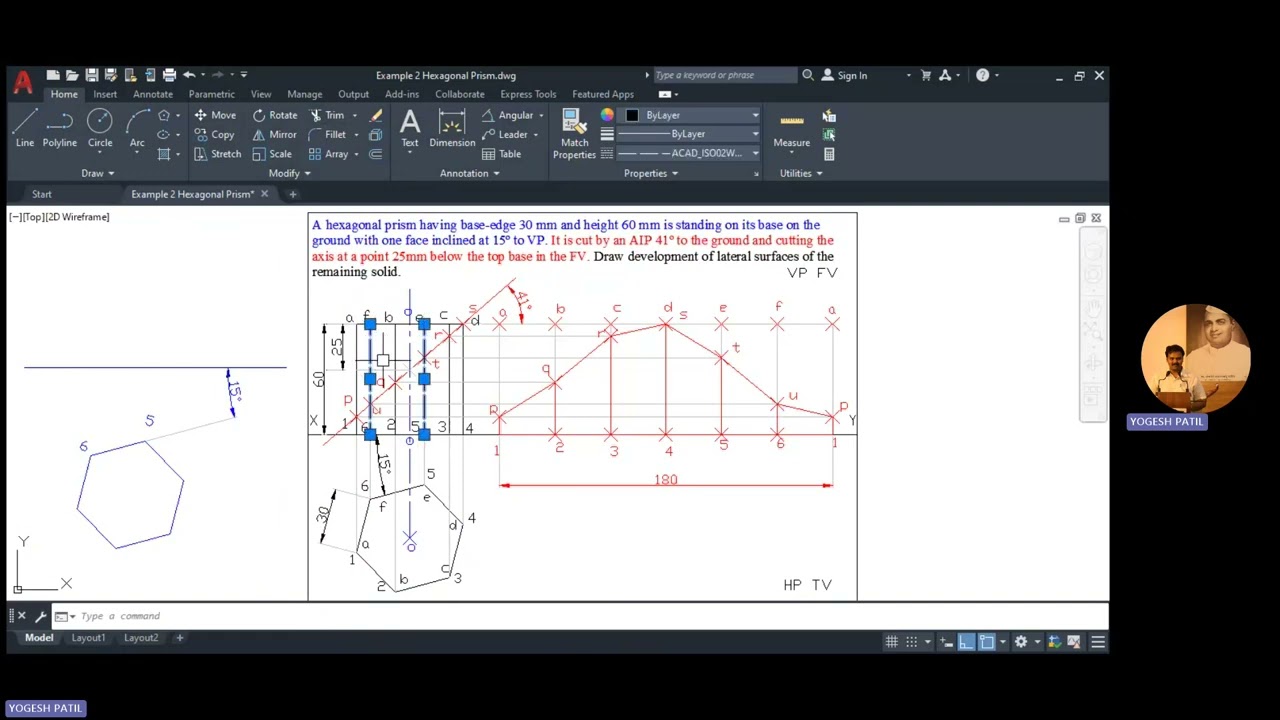

Описание: В этом уроке по AutoCAD мы шаг за шагом рассмотрим построение боковой поверхности шестиугольной призмы, грань которой наклонена к вертикальной плоскости (ВП) и пересечена вспомогательной наклонной плоскостью (ВНП).

🔹 Постановка задачи: Шестиугольная призма с основанием 30 мм и высотой 60 мм опирается основанием на горизонтальную плоскость (ГП). Одна из её вертикальных граней наклонена под углом 15º к вертикальной плоскости (ВП). Призма пересечена ВНП, наклоненной под углом 41º к ГП, и эта плоскость пересекает ось на 25 мм ниже верхней части основания на фронтальном виде (ФВ).

🧰 В этом уроке вы узнаете:

Как построить вид сверху и фронтальный вид призмы с наклонной гранью.

Как построить секущую плоскость (ВНП) на фронтальном виде.

Как определить точки пересечения секущей плоскости с гранями призмы. Как точно перенести эти точки для создания истинной формы на развертке.

Пошаговый процесс развертки боковой поверхности оставшегося твердого тела после разреза.

🎯 Это отличный пример для освоения сечений и разверток твердых тел, особенно при работе с наклонами как вертикальной, так и горизонтальной плоскости.
