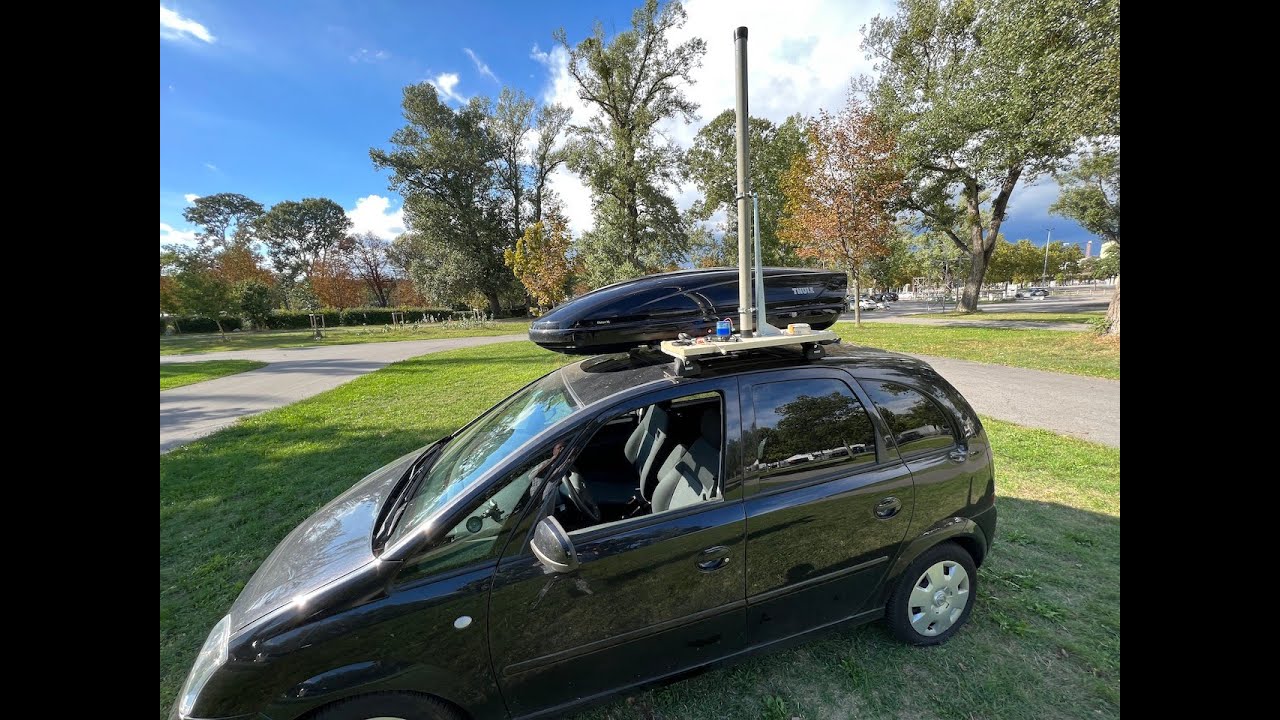

12,5m GFK-Mast am Autodach
Автор: Dilettant45
Загружено: 2022-09-10
Просмотров: 1938
Описание:
Hier mein nachmittäglicher Funkausflug. Abgeleitet von meiner Idee mit der https://antennenbau.dxfreun.de/krampf... habe ich heute meinen 12,5m GFK-Mast ebenfalls aufs Autodach verpflanzt. Damit gewinnt man 2m an zusätzlicher Höhe und kann im Schneckentempo sogar ganz vorsichtig eine Ortsveränderung durchführen. Das Brett stammt aus der Restekiste im Baumarkt, gab es um ein paar Euro. Und die dicken Nylon-Kabelbinder halten je 80 kg Zuglast aus, sprich Null Befestigungsprobleme trotz teilweise heftiger Windböen. Ebenfalls aus dem Baumarkt stammt der 60cm lange Fachträger für schwere Regale, genauso wie die gummierten Rohrschellen. Fachträger und Kabelbinder hatte ich ja bereits in der Dachbox liegen, hab also nur das Brett besorgt und gleich Vorort auf der Wiese mit dem Akku-Schrauber dann nur noch die paar Löcher gebohrt, für die Verschraubung + Kabelbinder, fertig. Meine EsayFed-Light hab ich natürlich wie immer mit https://antennenbau.dxfreun.de/krampf... auf den in der Wiese liegenden und diesmal voll ausgezogenen Mast angetapt, siehe: https://i.ibb.co/ZXYBCbn/IMG-1763.jpg ... danach dann den liegenden Mast aufgerichtet, aufs Autodach hochgehoben und in die gummierten Schellen geschnallt, steht.
GFK-Mast: https://www.dx-wire.de/gfk-masten/gfk...
Schwerlastfachträger 60cm: https://antennenbau.dxfreun.de/krampf...
Holzbrett (Restekiste Baumarkt): 80 x 30 x 3 cm
Schwerlast-Kabelbinder: https://www.amazon.de/100x-Kabelbinde...
Endgefütterte Antenne (Eigenbau, EUR 9,--): https://i.ibb.co/RQXWXbM/Bauplan-Easy... und • "Mörder Hammer", die EasyFed-Light
Bauplan Antenne: https://i.ibb.co/NTJ6KSr/Bauplan-Easy...
EasyFed vs. Grazioli G-Max: https://i.ibb.co/DGtZY4m/Grazioli-HW1...
Ermittlung Durchlassdämpfung LC-Anpassung: https://i.ibb.co/L1QrT4j/Vermessung-D...
CB-Gerät (EUR 39,--): https://antennenbau.dxfreun.de/krampf...
Akku: https://www.eremit.de/p/12v-6ah-lifep...
9,15m Verlängerungskabel HIGHFLEXX_7 (Spiegellänge für 27,205 MHz, siehe: https://antennenbau.dxfreun.de/krampf... )
PL-Stecker: https://kabel-kusch.de/UHF-Stecker/PL...
12V-Hochstromstecker (50/100A): https://www.multiplex-rc.de/produkte/...
Strombedarf der PNI 7120: https://i.ibb.co/PcPh1XX/Strom-PNI-71...
Verluste LC-Anpassung im Vergleich zu der im Amateurfunk üblichen 1:49-Anpassung: https://i.ibb.co/jJRmLJb/Verluste-FT1...
Vergleich mit einer kommerziellen EFHW: https://i.ibb.co/9TLBkV5/Vergleich-Hy...
Vergleich mit Berg-Master-5/8 (Skipperovka): https://i.ibb.co/VM3HGWn/Vergleich-Be...
Wie man sehen kann sind folgende Aspekte für ein erfolgreiches QSO (per Bodenwelle quer durch eine 2 Millionen Großstadt) Voraussetzung, und zwar in dieser Reihenfolge:
1.) Möglichst hoher und/oder freier Standort, siehe: https://i.ibb.co/0pL3Kwc/Reichweite-P...
2.) Möglichst hoher und/oder freier Standort, siehe: https://i.ibb.co/0pL3Kwc/Reichweite-P...
3.) Möglichst hoher und/oder freier Standort, siehe: https://i.ibb.co/0pL3Kwc/Reichweite-P...
4.) Möglichst hohe Antenne mit hohem Wirkungsgrad, siehe: https://i.ibb.co/DLYZ0Ts/IMG-1788.jpg
5.) CB-Gerät mit möglichst kräftiger lauter Modulation, siehe: • Kleines PNI modrifiziert (Modulation + Lei...
6.) Sendeleistung (kommt ganz am Schluss), siehe: • PNI 7120 modrifiziert 4W/10W/25W
Musste dann aber leider abbauen, Gewitter war im Anmarsch
Hochauflösende Fotos gibts natürlich wie immer auch diesmal, siehe: https://ibb.co/album/GsZwJ5?sort=name...
27 Andreas (Vespa_300 bzw. Krampfader)
PS: Also Leute, schnallt Euch auch ruhig mal Euren GFK-Mast aufs KFZ-Dach, die 2m an Höhengewinn bringen es, jeder Meter zählt
