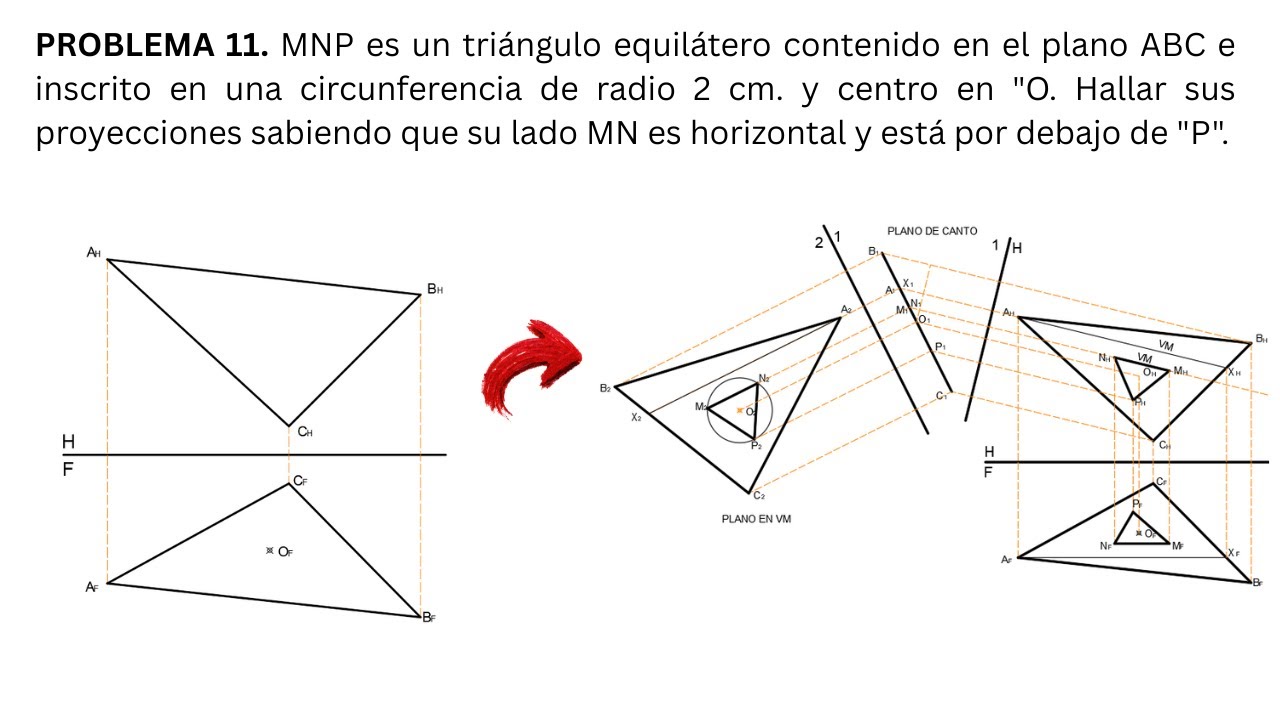

PROBLEMA 11: Proyecciones de un triángulo equilátero inscrito en una circunferencia
Автор: Matemática e Ingeniería
Загружено: 2025-12-12
Просмотров: 19
Описание:
PROBLEMA 11. MNP es un triángulo equilátero contenido en el plano ABC e inscrito en una circunferencia de radio 2 cm. y centro en "O. Hallar sus proyecciones sabiendo que su lado MN es horizontal y está por debajo de "P".
En este ejercicio se determinan las proyecciones de un triángulo equilátero MNP contenido en el plano ABC e inscrito en una circunferencia de radio 2 cm con centro en el punto O. Con la condición de que el lado MN sea horizontal y se ubique por debajo del vértice P, se procede a hallar la proyección horizontal del centro O y se selecciona una recta horizontal perteneciente al plano. Mediante la obtención de la verdadera magnitud del plano ABC, se traza la circunferencia correspondiente y se construye el triángulo equilátero respetando las condiciones geométricas dadas. Finalmente, se proyectan los puntos M, N y P para obtener todas las vistas del triángulo.
EJERCICIO RESUELTO EN AUTOCAD: https://drive.google.com/drive/folder...
