[Technical]_02_Cryogenic insulation Function on Sliding Joint installation

Описание: Sliding 공법의 수축방향
극저온 -168’C의 운전 중 PIR 자재의 수축방향을 나타내는 영상입니다.
주로 LNGC나 LPG의 배관보온에 적용되며, 완벽한 Vapor barrier를 가지는 장점이 있습니다. 극한 움직임이나 중력의 변화가 있는 선박에 주로 사용됩니다.

This video is insulation material function when cryogenc condition (-168'C ~ -200'C), LNG or L/Oxygen pipe.

Inner layer bonding also outer layer bonding but each layers did't bonding. So when cryogenic liquied move in pipe then insulation materials contraction and expansion function as play this video.
This type is materials got stress more than dry joint ype. so this type installation for LNG cargo pipe.

This video not include fastner by SUS band or filament tape due to showing function only.

Play time : 4:20
[EN]
-. Please comparison with Dry joint function on cryogenic temperature.
   • [Technical]_01_Cryogenic insulation Functi...

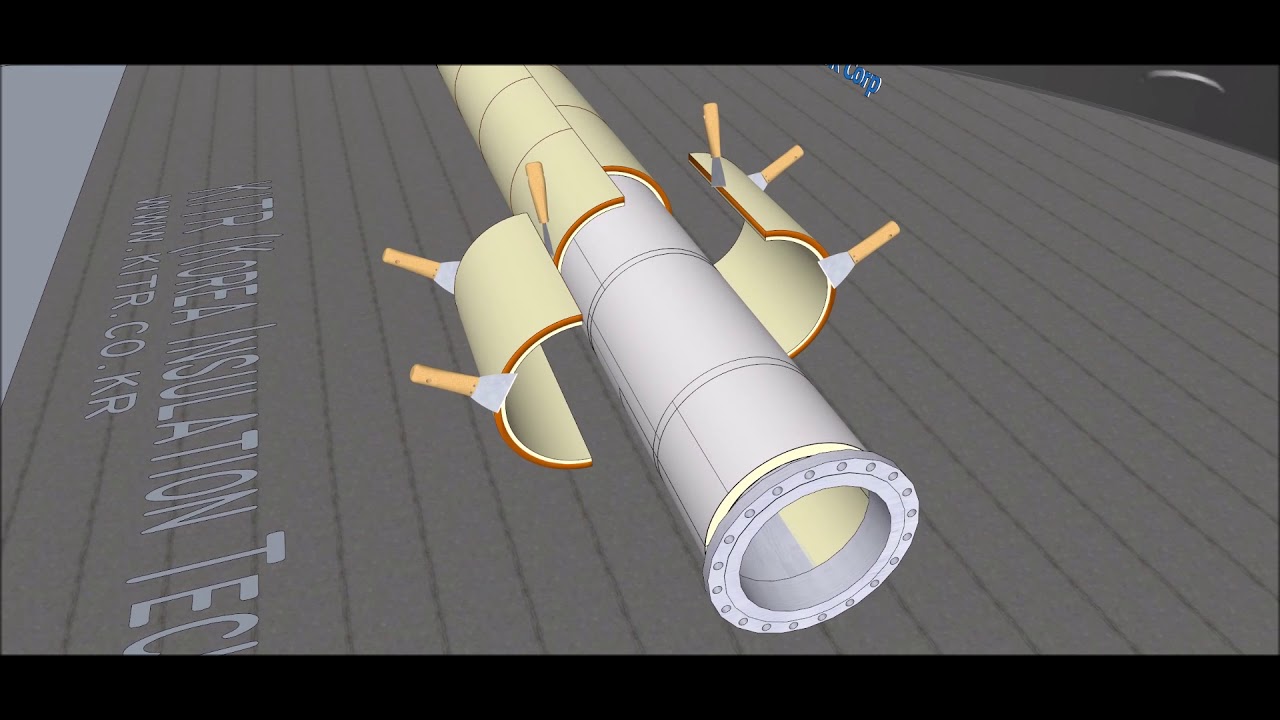

-. 1st Layer PIR material installation with bonding.
-. Aluminum sheet installation for heat capsule on 1st Layer PIR.
-. 2nd Layer PIR material installation with bonding.
-. When cryogenic liquid(-168’C~-200’C) flow inside pipe at that time we can looking contraction of insulation materials.
-. We can understand all 1st Layer material contraction means high contraction stress.
[Ko]
-. 극저온에서의 드라이 조인트의 수축 기능을 비교하시길 바랍니다.
   • [Technical]_01_Cryogenic insulation Functi...
-. 1st Layer PIR 배관자재를 본드를 사용하여 고정합니다.
-. 알루미늄 시트를 사용하여 열 캡슐 시공을 합니다.
-. 2nd Layer PIR 배관자재를 본드를 사용하여 고정합니다.
-. -168’C~200’C의 극저온이 배관을 통과할 때 보온자재의 수축방향을 보여줍니다.
-. 1st Layer의 수축 방향이 전체적으로 이루어져 수축 스트레스가 큰 것을 보여줍니다.
