Trevisan DS300/70C

Описание: Обрабатывающий центр DS300/70C позволяет обработать неподвижно закрепленную деталь.

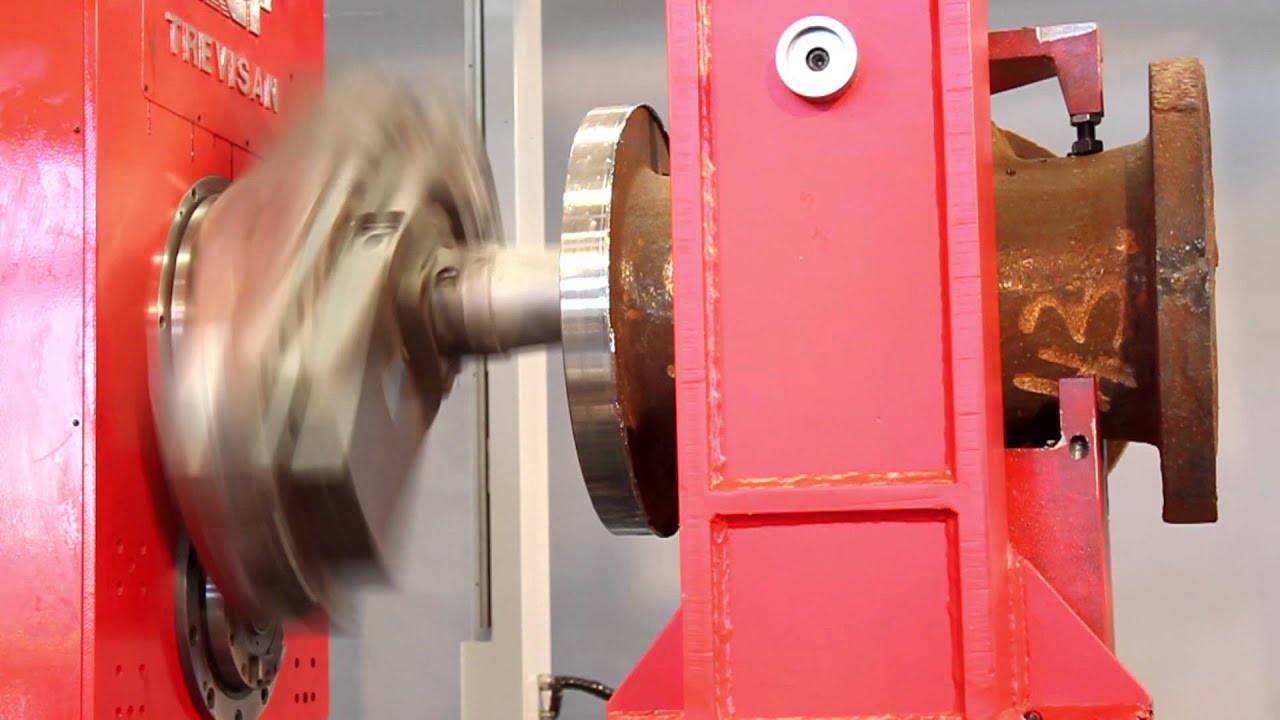

Многосторонняя обработка неподвижно закрепленной детали является основным преимуществом обрабатывающего центра DS300/70C перед станками, в которых обрабатываемая деталь вращается. Шпиндельная головка сочетает в себе 2 шпинделя: стандартный фрезерный шпиндель для операций фрезерования, сверления и нарезания резьбы и план-суппорт с управляемой системой ЧПУ осью U для выполнения операций контурного точения. Иными словами, управляемый план-суппорт может выполнить практически любой тип токарной обработки поверхности - сферической или конической, а также расточку, обратную подрезку и нарезание резьбы, используя стандартный инструмент.
Токарные операции могут быть выполнены с учетом всех особенностей стандартной токарной обработки, включая контроль постоянной скорости резания.

Современная система смазки обеспечивает постоянную смазку внутренних элементов головки шпинделя. Станина станка стальная, сварная, с предварительно снятыми напряжениями, жесткая конструкция, разработанная таким образом, чтобы обеспечить оптимальное удаление СОЖ и стружки из рабочей зоны. Головка шпинделя, колонна и салазки изготовлены из чугуна Meehanite.

Все оси станка оснащены линейными направляющими для тяжелых нагрузок, перемещаемые серводвигателями высокой производительности при помощи ШВП с большим шагом.

Обрабатывающий центр оснащен системой двух сменных паллет 600 х 600 мм, устанавливаемых на поворотный стол с непрерывным перемещением, сервоприводом и высокоточным угловым энкодером. Для крепления инструмента применяется базовый держатель типа TG2000, разработанный и запатентованный компанией Trevisan Macchine Utensili SpA. Благодаря конструкции, этот держатель инструмента обеспечивает максимальную жесткость, что позволяет снимать большое количество металла при стабильной работе режущего инструмента. Обрабатывающий центр DS300/70C оснащен инструментальным магазином на 46 позиций и манипулятором с двойным захватом инструмента.
