Warum IP3 zählt: Der versteckte Störfaktor in HF-Verstärkern
Автор: BalticLabor
Загружено: 2025-12-05
Просмотров: 15575
Описание:

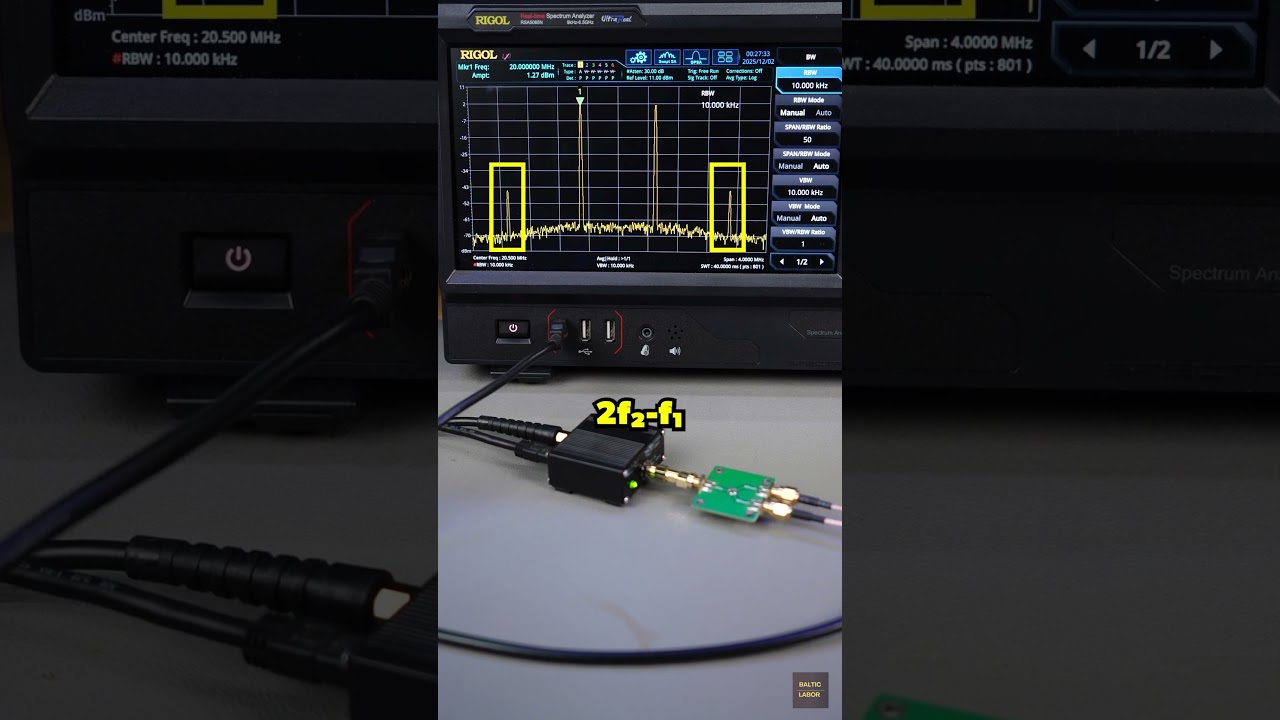

Third-Order Intercept könnte der Titel eines Actionthrillers sein, ist in Wirklichkeit aber eine zentrale Kenngröße zur Quantifizierung der Linearität eines Verstärkers. Legt man zwei Töne an, zum Beispiel 20 und 21 MHz, zeigen sich Nichtlinearitäten als Produkte dritter Ordnung bei 2f₁-f₂ und 2f₂-f₁. Diese Störenfriede wachsen in ihrer Amplitude etwa dreimal so schnell wie die gewünschten Signale und liegen unangenehm dicht an diesen an.
Zeichnet man die Ausgangsleistungen der Grundtöne und der Produkte dritter Ordnung auf und verlängert deren lineare Bereiche, erhält man den Intercept-Punkt dritter Ordnung. Ein höherer Intercept-Punkt bedeutet weniger Verzerrungen. Die Messung ist jedoch heikel: Zu viel Eingangsleistung, unzureichende Isolation oder kleinere Aufbaufehler können den scheinbaren IP3 deutlich verschieben.
#elektronik #elektrotechnik #technik #versuch #experiment #funktechnik #elektrik
