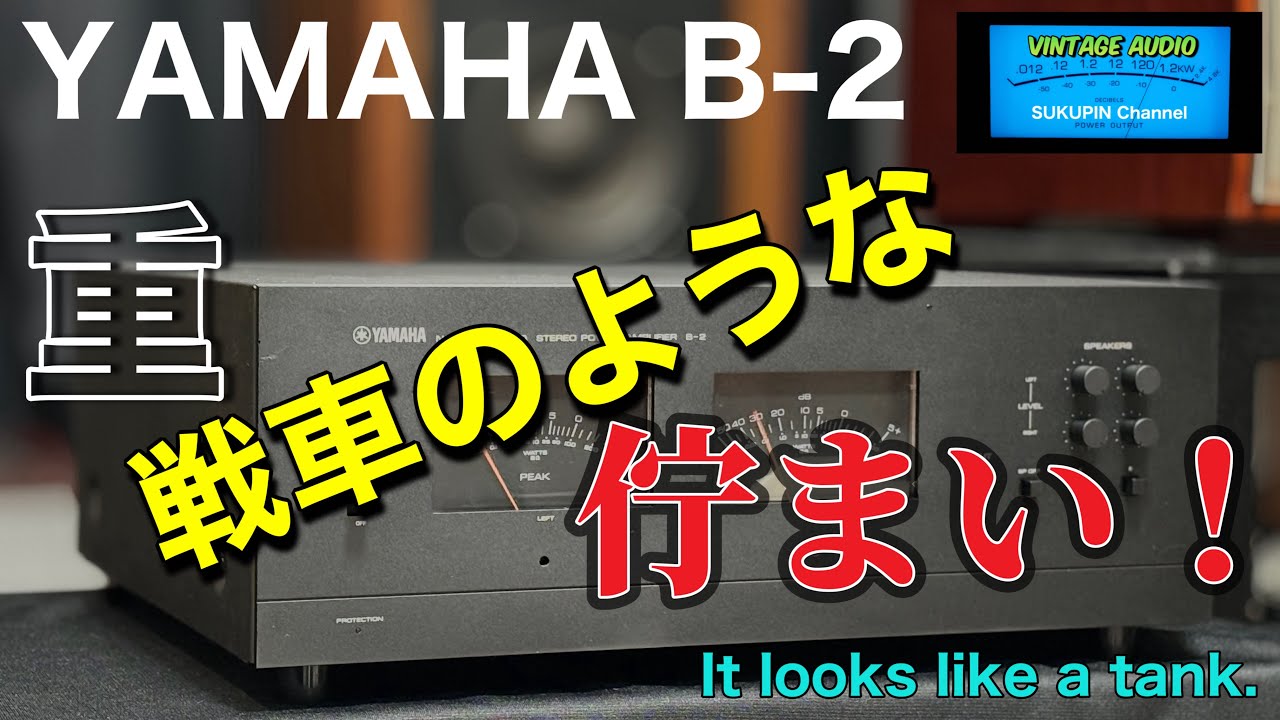

■異様な黒い塊に魅了された・・　　YAMAHA B-2

Описание: ⚫︎YAMAHA B-2 POWER AMPLIFIER
・190000年発売
・当時価格￥200,000-

当時のオーディオ全盛期に初めて買ったセパレートアンプです。
見てしまうとつい欲しくなってしまいます。
ハイファイ堂よりジャンク品での購入になります。
出品時は高かったので買うつもりはなかったのですが、その後値下げされ、一気に購入モードになってしまいました。
ただこのアンプは重いので扱いが大変なところがつらい点です。

*****************************************************************************************************

・Release date: 190000
・Price at that time ¥200,000-

This is the first separate amplifier I bought during the heyday of audio at the time.
Once you see it, you will want it.
This is a junk item purchased from Hi-Fi Do.
When it was listed, it was expensive so I had no intention of buying it, but then the price dropped and I was in a buying mode all at once.
The only drawback is that this amp is heavy and difficult to handle.


【解　説】　
ヤマハFETを用いたステレオパワーアンプ。
パワーFETにはB-2用に開発された2SK76(Nch)、2SJ26(Pch)を採用しています。
このFETはB-1用パワーFET2SK77を一回り小さくすると共にコンプリメンタリー化したもので、入力インピーダンスが高い、スイッチング速度が速いなどのFETの特長に加え、ピュアコンプリメンタリーのFETに必要なペア特性を追求し、独自の製造法及びペア選別法を考案して開発されたものです。Pch、Nchのデバイスチップサイズ、不純物濃度、ゲートメッシュ構造を充分に検討し、かつ製造工程で厳密にコントロールすることで広い動作範囲でのペア特性を合わせています。そこからヤマハ独自のペア選別法によってペアリングしています。
回路構成は初段カスコードブートストラップつきFET差動増幅、プリドライブ段カレントミラー差動プッシュプル増幅、ドライブ段ピュアコンプリメンタリーシンメトリープッシュプルドライブ、出力段スーパーペアFETピュアコンプリメンタリーパラレルプッシュプルOCLとなっています。

【機種の定格】
型式 ステレオパワーアンプ
・アンプ部
ダイナミックパワー 140W+140W(8Ω、1kHz、THD 0.1%)
実効出力 100W+100W(8Ω、20Hz～20kHz、THD 0.08%)
140W+140W(4Ω、20Hz～20kHz、THD 0.08%)
全高調波歪率
(20Hz～20kHz、8Ω) 0.08%以下(実効出力時)
0.01%以下(50W出力時)
0.008%以下(10W出力時)
混変調歪率
(70Hz:7kHz=4:1) 0.03%以下(8Ω、50W出力時)
0.03%以下(4Ω)
0.03%以下(16Ω)
周波数特性
(8Ω、1W出力時) DC～100kHz +0 -1dB(DC)
10Hz～100kHz +0 -1dB(Normal)
位相特性 +0゜、-30゜以内(10W出力時、DC～100kHz)
パワーバンド幅 5Hz～100kHz -3dB(8Ω、THD 0.5%)
ダンピングファクター(8Ω) 70(20Hz)
70(1kHz)
50(20kHz)
入力インピーダンス 25kΩ
入力感度 775mV
SN比(IHF-Aネットワーク) 115dB(入力4.7kΩショート)
残留ノイズ 0.25mV
入力端子 1、2(前面切換スイッチ)
Normal、DC(後面切換スイッチ)
出力端子 A、B(前面切換スイッチ)
・ピークメーター部
指示範囲 -50～+5dB(0dB＝8Ω/100W及び0dB＝0dBm)
指示誤差 -20～+5dB:±1.0dB
-20～-40dB:±2.0dB
-40～-50dB:±3.0dB
周波数特性 20Hz～20kHz ±1.0dB
応答速度 100μs
復帰速度 1sec
指示切換 Internal - External
感度切換 0dB＝8Ω/100W/100kΩ - 0dBm/43kΩ
・総合
使用半導体 縦型FET:8個
横型FET:4個
トランジスタ:95個
IC:2個
ダイオード:66個
電源 AC100V、50Hz/60Hz
定格消費電力 290W
外形寸法 幅436x高さ151x奥行370mm
重量 26kg

・・・From audio-heritage
