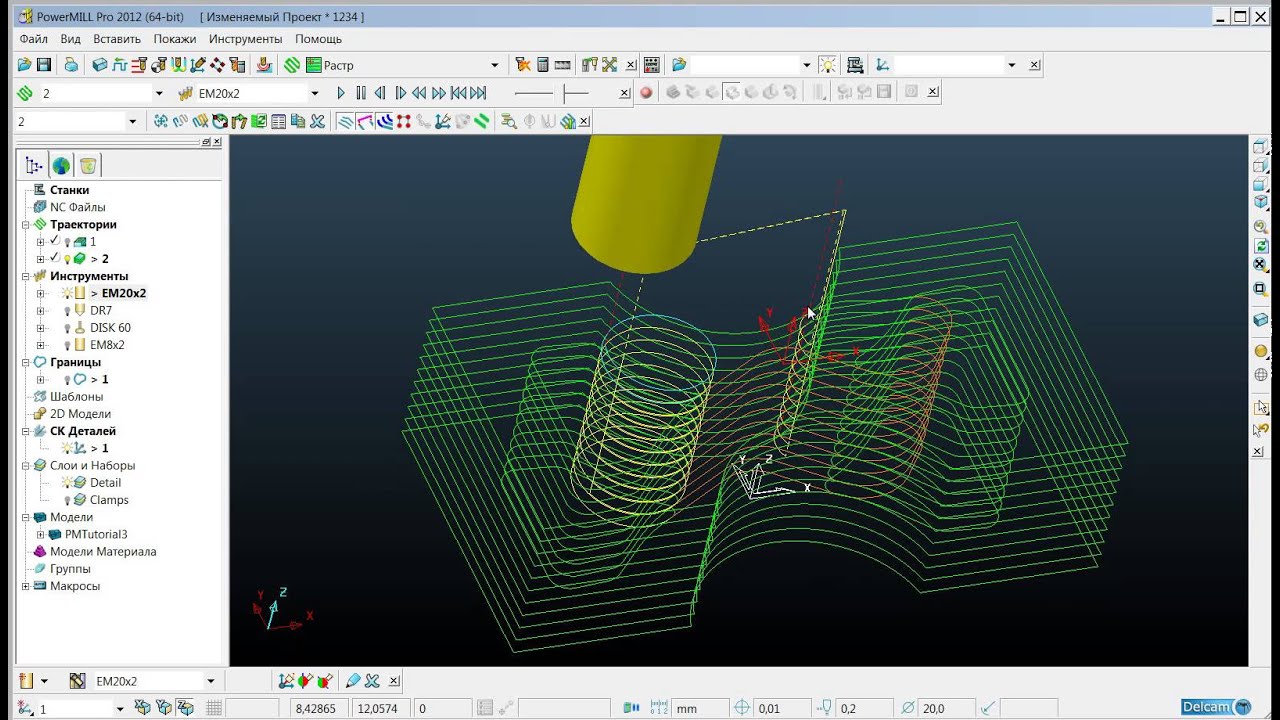

03-2 Трехосевая обработка в Power Mill (точки врезания, доработка)

Описание: Урок Дмитрия Головина.
Обучение: [email protected]
Группа ВК: https://vk.com/engineerit
Модели к урокам: https://yadi.sk/d/_P2SPgckggetf
Кошелек: http://yasobe.ru/na/cadcamtutorials#f...

Яндекс Дзен: https://zen.yandex.ru/video/watch/61a...

Описание урока.

Часть 03-1:
Работа со слоями и наборами, способы закрывания отверстий и карманов поверхностями, задание переменного припуска на отдельные элементы.

Часть 03-2:
Способы переноса точек врезания. Подводы, отводы, переходы, черновая стратегия "Выборка по профилю 3d модели" и "Доработка по профилю 3d модели"

Часть 03-3:
Обработка дисковой фрезой по шаблону, сверление.

Часть 03-4:
Обработка поднутрений дисковой фрезой по стратегии "С постоянной Z". Чистовые стратегии "С постоянной Z", "Оптимизированная Z", "По потоку".

Часть 03-5:
Чистовые стратегии "Растр", "3D Смещение", "Параметрическое смещение".

Часть 03-6:
Чистовая стратегия "Проекция поверхности", использование вспомогательной геометрии, чистовая обработка винтовых поверхностей.

Полезные сочетания горячих клавиш при работе в Power Mill:

1) Управление видами

F6 - изображение во весь экран
F2 - каркасное отображение модели
F3 - закрашенный вид модели
CTRL + 6 - вид справа (X)
CTRL + 8 - вид сзади (Y)
CTRL + 5 - вид сверху (Z)
CTRL + 4 - вид слева (-X)
CTRL + 2 - вид спереди (-Y)
CTRL + 2 - вид снизу (-Z)
CTRL + ALT + A - вид по оси активного инструмента
CTRL + ALT + S - вид сбоку активного инструмента

2) Работа в графическом окне

Средняя кнопка мыши (СКМ) - вращение
СКМ + SHIFT - перемещение относительно модели без вращения
ALT + ПКМ - приблизить область выделенную рамкой

3) Другое

CTRL + T - привязать изображение активного инструмента к курсору
CTRL + J - скрыть выделенные объекты
CTRL + K - скрыть все объекты, кроме выделенных
CTRL + L - отобразить все скрытые объекты
CTRL + D - удалить выбранные объекты
CTRL + H - перекрестие на курсор
CTRL + R - освежить вид
