Pengujian Kekuatan Pondasi II TEST PDA
Автор: Ngurah Wirajaya
Загружено: 2022-10-15
Просмотров: 11297
Описание:

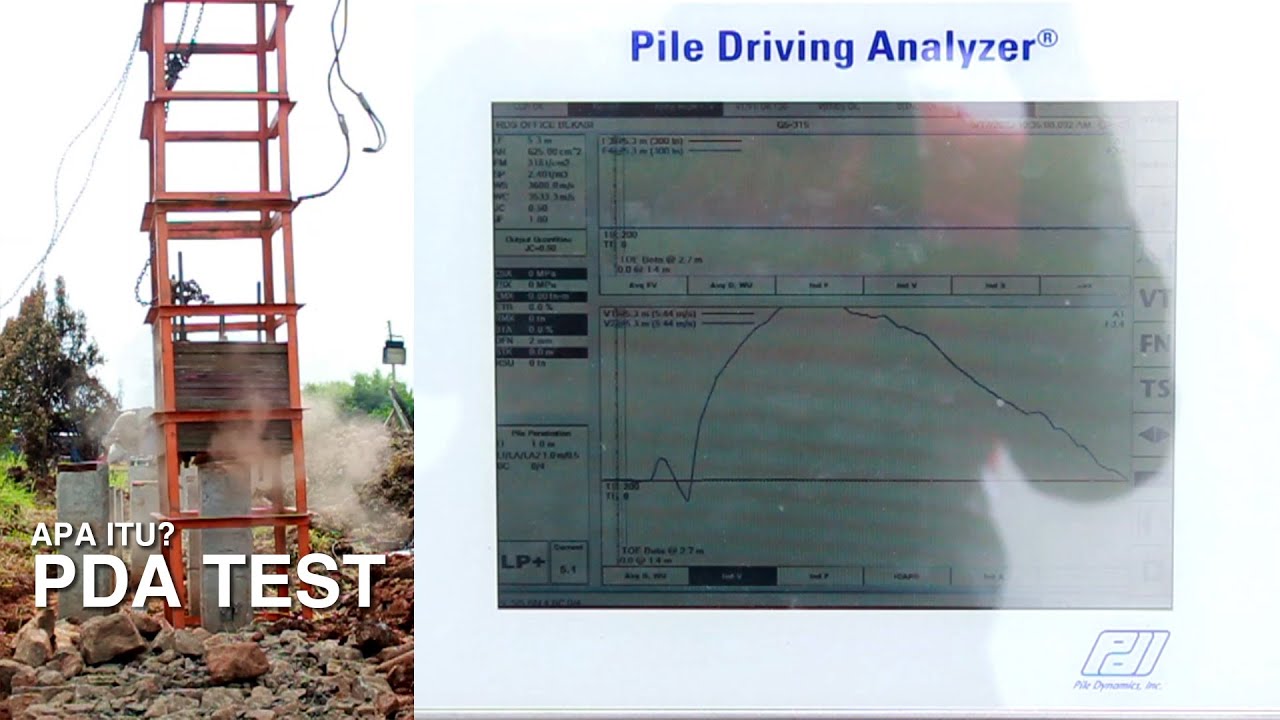

Apa itu PDA TEST :
PDA Test atau Pile Driving Alayzer Test adalah. Pengujian pondasi dalam, dengan menggunakan data digital computer. dengan memanfaatkan impact / tumbukan antara pondasi dengan hammer. yang diterima oleh sensor transducer dan Accelorometer tanpa merusak pondasi itu sendiri
Apakah tujuan dari PDA TEST?
1. Mengetahui nilai daya dukung pondasi
2. Mengetahui keutuhan tiang Pondasi
3. mengetahui penurunan / displacement pada pondasi
Alat-Alat utama yang diperlukan :
1. Pile Driving Analyzer
2. Sensor Transducer
3. Sensor Accelerometer
Pelaksanaan PDA Test
1. Penggalian tanah sekeliling kepala tiang apabila tiang rata dengan permukaan tanah
2. Palu / Hamer akan diletakan diatas kepala tiang pondasi
3. Pengeboran tiang pancang untuk pemasangan sensor transducer dan Accelorometer pada kedua sisi pancang
4. Pemasangan Sensor ke tiang pancang
5. Masukan nilai kalibrasi strain transducer dan accelerometer
6. Masukan data tiang dan palu pada PDA-PAX
7. Beban drop hammer dinaikan 1 - 1,2 m dari ujung kepala pancang
8. lalu dijatuh bebaskan ke benda uji
9. Data pun akan langsung terinput ke PDA-PAV
