Проекции линии (над HP и перед VP)

Описание: Проекции линии (выше горизонтальной плоскости и перед вертикальной плоскостью) #инженернаяграфика #инженерноечертеж #вирусноевидео

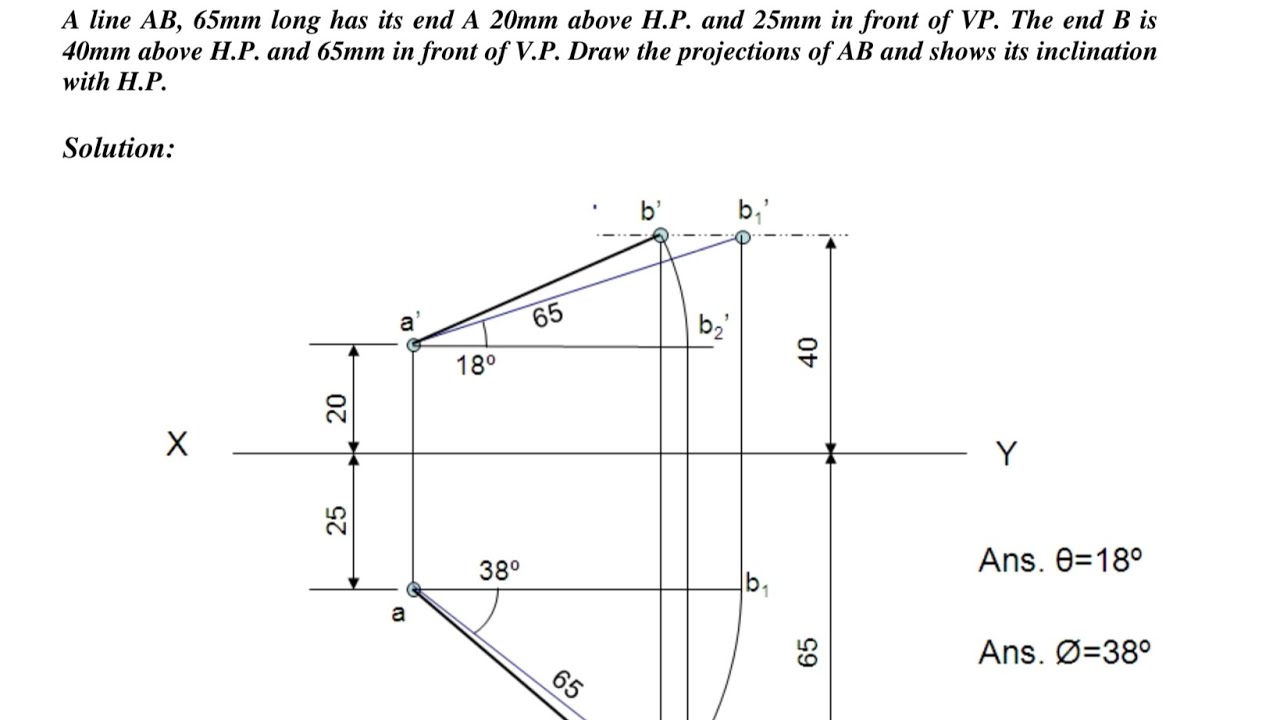

В этом видео мы решаем классическую задачу инженерной графики/инженерного черчения:

📌 Линия AB длиной 65 мм
📌 Конец A находится на 20 мм выше горизонтальной плоскости и на 25 мм перед вертикальной плоскостью
📌 Конец B находится на 40 мм выше горизонтальной плоскости и на 65 мм перед вертикальной плоскостью
📌 Рисуем фронтальный вид, вид сверху, проекции и наклон относительно горизонтальной и вертикальной плоскостей

Мы строим:
✔ Истинную длину линии
✔ Фронтальный вид (вид сбоку)
✔ Вид сверху (план)
✔ Наклон относительно горизонтальной плоскости (θ ≈ 18°)
✔ Наклон относительно вертикальной плоскости (Ø ≈ 38°)

Это пошаговое объяснение поможет студентам:
➡ Инженерной графики / Инженерного черчения
➡ Дипломного образования / B.Tech – 1 курс
➡ Учащиеся JEE B.Arch / NATA
➡ Экзамены технического совета
