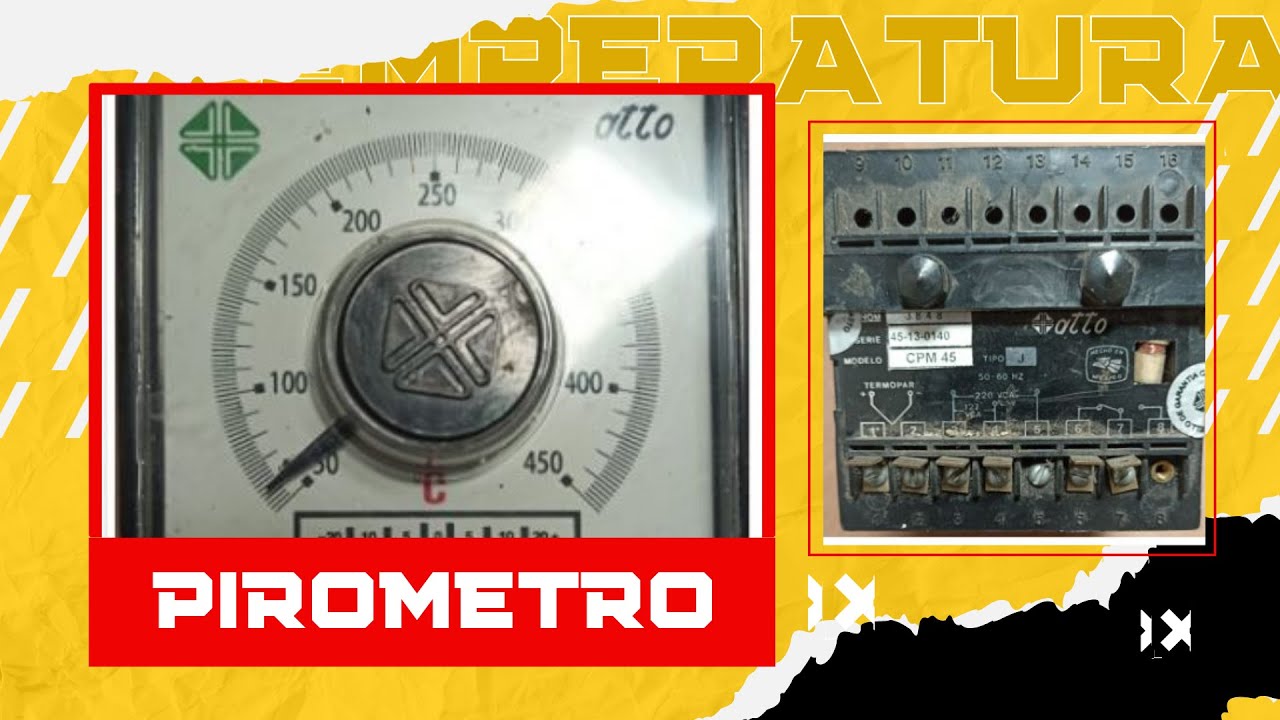

Control de temperatura Analogico CPM-45

Описание: Un controlador de temperatura es un instrumento usado para el control de la temperatura. toma una entrada de un sensor de temperatura y tiene una salida que está conectada a un elemento de regulación como calentador o ventilador.

Para regular con precisión la temperatura de proceso confía en un controlador, que acepta como entrada un sensor de temperatura como puede ser un termopar o RTD.

Compara la temperatura real con la temperatura de control deseada, o punto de ajuste, y proporciona una salida a un elemento de control. El controlador es una parte de todo el sistema de control, y se deberá analizar todo el sistema para seleccionar el controlador adecuado.

Existen tres tipos básicos de controladores: 1) encendido-apagado, 2) proporcional y 3) PID. Dependiendo del sistema a regular, el operador podrá usar un tipo u otro para regular el proceso.

Control de encendido y apagado (On-Off)

Un controlador de encendido y apagado es la forma más sencilla de un dispositivo de control de temperatura. La salida del dispositivo está ya sea encendida o apagada, sin estado intermedio. Un controlador de encendido y apagado conmutará la salida sólo cuando la temperatura cruce el punto de ajuste. Para la regulación de calentamiento la salida está encendida cuando la temperatura está por debajo del punto de ajuste, y apagada por encima del punto de ajuste. Puesto que la temperatura cruza el punto de ajuste para cambiar el estado de la salida, la temperatura de proceso estará en un ciclo continuo e irá de debajo del punto de ajuste hacia arriba, y volverá a estar debajo. En casos en los que este ciclado ocurra rápidamente, y para evitar daños a contactores y válvulas, se agrega a la operaciones del controlador un diferencial de encendido-apagado, o "histéresis". Este diferencial requiere que la temperatura se aleje del punto de ajuste en una cierta cantidad antes de que la salida se encienda o se apague otra vez. El diferencial de encendido y apagado impide que la salida haga "alharaca" o haga conmutaciones rápidas y continuas si los ciclos por encima y debajo del punto de ajuste ocurren muy rápidamente. La regulación de encendido y apagado normalmente se usa cuando no es necesaria una regulación precisa, en sistemas que no pueden manejar que la energía se encienda y apague frecuentemente, en los que la masa del sistema es tan grande que las temperaturas cambian de manera extremadamente lenta, o para una alarma de temperatura. Un tipo especial de regulación de encendido y apagado que se usa para una alarma es un controlador de límite. Este controlador usa un relé con enclavamiento, que se debe restablecer manualmente, y se usa para apagar un proceso cuando se alcanza cierta temperatura.
